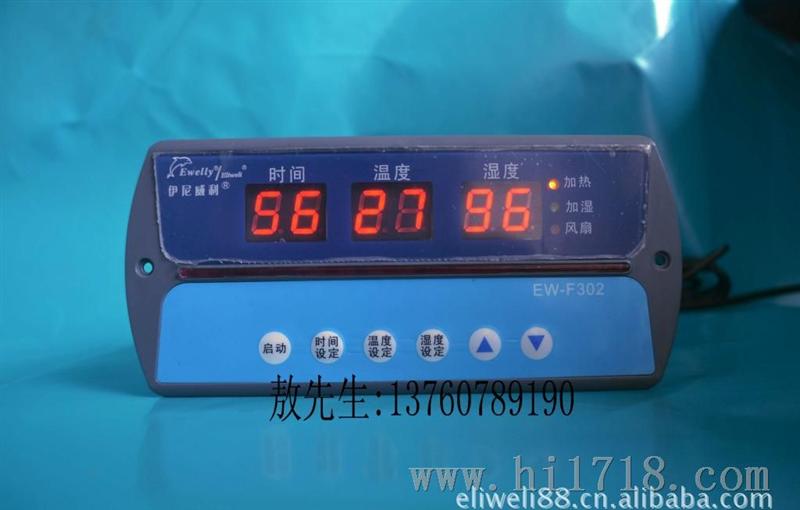

本型号基本功能是发酵箱控制。左2位数码管运行时间显示，中2位显示温度，右2位显示湿度。有3个继电器，分别是加热、加湿、风扇。

温度控制范围1℃—50℃，显示分辨率1℃，精度±1℃。正常显示为当前测量温度。加热继电器吸合时右上方指示灯亮。

湿度控制范围30%RH—96%RH，显示分辨率1%RH，±5%RH。正常显示为当前测量湿度。加湿继电器吸合时右中指示灯亮。

按运行

键进入运行状态，风扇继电器启动, 时间显示窗显示设定时间并进行到计时，温度湿度按设定值控制。设定时间到，所有继电器释放，蜂鸣器响10下。

温度传感线用10K  NTC。湿敏电阻用HR028T

按键由左至右分别为：启动键、时间设定键、温度设定键、湿度设定键、上键、下键。

1、 时间、温度和湿度的设定

按时间设定键，时间窗显示设定值，按上下键可改变设定值，范围1—99分钟；

按湿度设定键，湿度窗显示设定值，按上下键可改变设定值，范围30%RH—96%RH；

按温度设定键，温度窗显示设定值，按上下键可改变设定值，范围1℃—50℃；

一旦进入设定状态，相应窗显示闪动，无键按下，10秒后退出并保存设定值。设定状态下，按启动键无效。

2、 温度和湿度的回差参数设定

先按温度或湿度设定键再按启动键并持续6秒可进入相应参数设定。按上下键可改变参数值，无键按下，10秒后退出并保存设定值。

3、 温度和湿度的探头校正参数设定

先按温度或湿度设定键再按下键并持续6秒可进入相应参数设定。按上下键可改变参数值，负值时右下小数点亮。无键按下，10秒后退出并保存设定值。

参数设定范围：

4、 故障处理

l 温度传感线开路显示LL，短路显示HH。

l 湿度传感线故障显示E2。

l 无论何种传感线故障出现均停止运行。

l 温度超设定值10℃或加热10分钟温度仍无变化则声响报警且温度窗闪动。但仍保持正常运行控制。

l 所有故障都有蜂鸣器报警，此时按任意键可停报警至新的故障出现，但显示仍保持闪动至故障消失。

l 另设有水位检测，缺水显示E1且停止运行。如不用检测可将端口短接。

5、接线图
