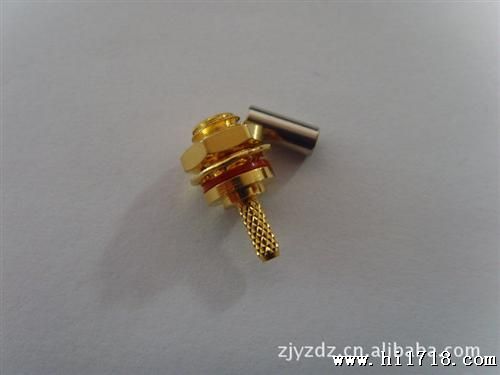

MMCX 微小型射频同轴连接器

MINIATURE MICROAX RF COAXIAL CONNECTORS

    MMCX 系列射频连接器是一种比MCX更小的微型产品。它体积小、重量轻、连接方便可靠。广泛用于对系统体积、重量都有要求的小型通讯、网络设备中连接射频同轴电缆。

    The series of MMCX radio frequency joining device is a kind of microminiaturized product smaller than MCX. It is small, light, joins convenient and reliable. Use for to system volume, serious to have small-scale communication, network equipment that require join the coaxial cable of the radio frequency extensively.

主要技术特性                   TECHNICAL CHARACTERISTICS

温度范围  Temp.range              -55～+155°C

特性阻抗  Impedance               50Ω

频率范围  Frequency Range         DC～6GHz

工作电压  Working Voltage         170V max (有效值)

耐    压  Withstand Voltage       500V rms (海平面小值)

接触电阻  Contact resistance

内导体之间 Center Contact            ≤ 5 mΩ

外导体之间 Outer Contact             ≤ 2.5 mΩ

绝缘电阻  Insulation resistance                     ≥ 1000 MΩ

电压驻波比 VSWR              直式  Straight       ≤ 1.15

                             弯式  Right angle    ≤ 1.25

耐用性    Durability(mating)                      ≥500次（cycles）

材料与涂覆  MATERIAL & PLATING

壳体       shell            黄铜         brass                    镀硬金   gold plated

弹性接触件elastic contact   铍青铜        beryllium               镀硬金   gold plated

内导体    inner conductor   铍青铜或锡青铜beryllium or tin brass  镀硬金   gold plated

绝缘体    insulator         聚四氟乙烯    PTFE

压接套    crimp ferrule     铜合金       copper alloy    镀镍或镀金 nickel or gold plated

o型密封件o-ring sealing     硅橡胶 6146  silastic
