菲尼克斯 PHOENIX 组合式直通端子 UKH 95
价格：电议
地区：江苏 南京市
电 话：86 025 83156190
传 真：86 025 86983790
-
图文详情
-
产品属性
-
相关推荐
产品价格为不含税价格，具体的价格请咨询
项目描述
组合式直通端子,连接类型:螺钉连接, AWG 4 - 3/0,宽度: 25 mm,颜色:灰色,安装类型: NS 35/15, NS 32
数据
订单号： 3010013
类型 UKH 95
EAN 401
包装单位 10 Pcs.
关税编号 85369010
Product key 101000
概述
层数 1
连接量 2
颜色 灰色
绝缘材料 PA
阻燃等级，符合UL 94 V0
尺寸
宽度 25 mm
长度 83 mm
NS 35/15高度 97,5 mm
NS 32高度 95,5 mm
技术数据
负载电流 232 A (当连接截面积为95 mm2的导线时)
额定浪涌电压 8 kV
污染等级 3
电涌电压类别 III
绝缘材料组I
连接符合标准 IEC 60947-7-1
额定电流IN 232 A
额定电压UN 1000 V
开口式侧板nein
接线数据
注意事项 注意：产品发布、接线容量和有关铝导线连接的备注可在区域中找到。
实心线小横截面 25 mm²
实心线横截面 95 mm²
多芯线小横截面 35 mm²
多芯线横截面 95 mm²
可连接导线小横截面AWG/kcmil 4
导线横截面，AWG/kcmil（） 3/0
柔性导线横截面，不带绝缘套管的小冷压头 35 mm²
柔性导线横截面，不带绝缘套管的冷压头 95 mm²
柔性导线横截面，带绝缘套管的小冷压头35 mm²
柔性导线横截面，带绝缘套管的冷压头95 mm²
具有相同横截面的2根实心导线，小 25 mm²
具有相同横截面的2根实心线， 35 mm²
具有相同横截面的2根导线，小柔性导线25 mm²
具有相同横截面的2根导线，柔性导线35 mm²
具有相同横截面的2根导线，柔性导线，不带绝缘套管的冷压头，小 16 mm²
具有相同横截面的2根导线，柔性导线，不带绝缘套管的冷压头， 35 mm²
带插拔式桥接件端子的实心线横截面 95 mm²
带插拔式桥接件端子可连接柔性导线横截面 70 mm²
连接类型 螺钉连接
剥线长度 33 mm
螺纹 M8
紧固扭矩，小 15 Nm
紧固扭矩 20 Nm
产品价格为不含税价格，具体的价格请咨询
项目描述
组合式直通端子,连接类型:螺钉连接, AWG 4 - 3/0,宽度: 25 mm,颜色:灰色,安装类型: NS 35/15, NS 32
数据
订单号： 3010013
类型 UKH 95
EAN 401
包装单位 10 Pcs.
关税编号 85369010
Product key 101000

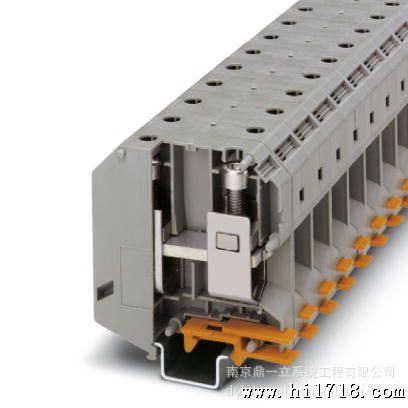

产品原图
产品尺寸图
产品电路图
产品示意图

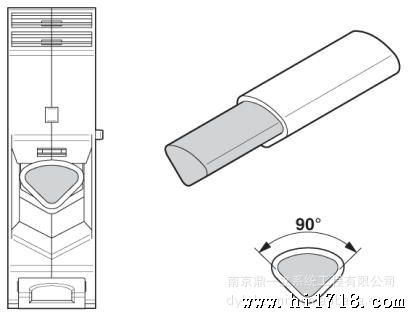

铝导线连接
概述
层数 1
连接量 2
颜色 灰色
绝缘材料 PA
阻燃等级，符合UL 94 V0
尺寸
宽度 25 mm
长度 83 mm
NS 35/15高度 97,5 mm
NS 32高度 95,5 mm
技术数据
负载电流 232 A (当连接截面积为95 mm2的导线时)
额定浪涌电压 8 kV
污染等级 3
电涌电压类别 III
绝缘材料组I
连接符合标准 IEC 60947-7-1
额定电流IN 232 A
额定电压UN 1000 V
开口式侧板nein
接线数据
注意事项 注意：产品发布、接线容量和有关铝导线连接的备注可在区域中找到。
实心线小横截面 25 mm²
实心线横截面 95 mm²
多芯线小横截面 35 mm²
多芯线横截面 95 mm²
可连接导线小横截面AWG/kcmil 4
导线横截面，AWG/kcmil（） 3/0
柔性导线横截面，不带绝缘套管的小冷压头 35 mm²
柔性导线横截面，不带绝缘套管的冷压头 95 mm²
柔性导线横截面，带绝缘套管的小冷压头35 mm²
柔性导线横截面，带绝缘套管的冷压头95 mm²
具有相同横截面的2根实心导线，小 25 mm²
具有相同横截面的2根实心线， 35 mm²
具有相同横截面的2根导线，小柔性导线25 mm²
具有相同横截面的2根导线，柔性导线35 mm²
具有相同横截面的2根导线，柔性导线，不带绝缘套管的冷压头，小 16 mm²
具有相同横截面的2根导线，柔性导线，不带绝缘套管的冷压头， 35 mm²
带插拔式桥接件端子的实心线横截面 95 mm²
带插拔式桥接件端子可连接柔性导线横截面 70 mm²
连接类型 螺钉连接
剥线长度 33 mm
螺纹 M8
紧固扭矩，小 15 Nm
紧固扭矩 20 Nm
