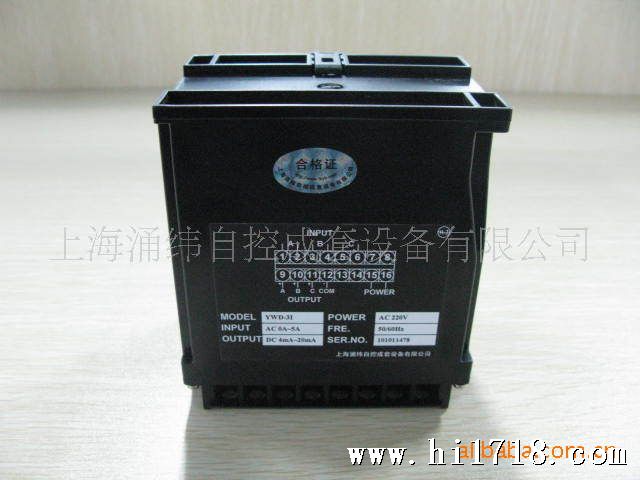

三组合交流电流（电压）变送器

型号：YWD-3I(U)

一、概述
　　交流电流（电压）变送器是一种能将被测交流电流（交流电压）转换成按线性比例输出直流电压或直流电流的仪器，广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统。
交流电流、电压变送器具有单路、三路组合结构形式，其特点为：
　　1、准确度高（典型：0.2%　0.05%）。
　　2、整个量程范围都有极高的线性度。
　　3、集成化程度高，结构简单，优良的温度特性和长期工作稳定性，使变送器免于定期校验。

二、主要技术指标

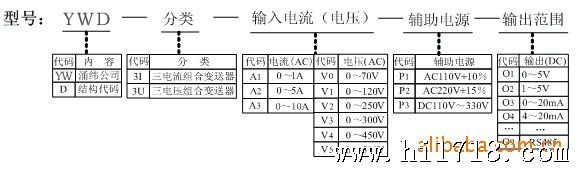

三、产品选型表

例2：YWD-3U-V3-P2-O4
YWD-3U型有源三电压组合变送器?输入：0～300VAC?辅助电源：220VAC±15%?输出：4～20mADC

四、接线图

五、产品调试

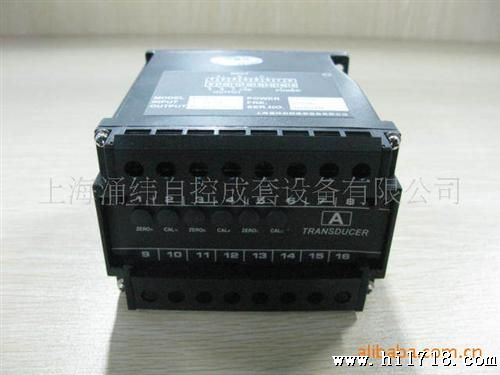

　　找到对应于变送器面板上相应的ZEROA、CALA、ZEROB、CALB、和ZEROC、CALC六个调试孔，其内的电位器分别为A、B、C三路的零点和满度调校电位器，调校时用小螺丝刀慢慢旋转至所需即可。

六、注意事项
　　1、输入、输出、辅助电源接线必须正确，不能错位。
　　2、使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在，海拔高度小于2500米。
　　3、产品出厂时已调校好零点和，请勿随意调整。
