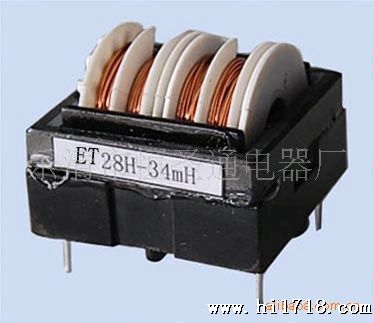

ET28共模电感滤波器(日字型)
价格：电议
地区：浙江 乐清市
电 话：86 0577 62621209
手 机：13736380516
传 真：86 0577 62620648

乐清市恒圣通电器厂

免费会员 营业执照未上传

>
全部产品 进入商铺



产品特点：



1.  小尺寸大电流；  2.  高可靠性；  3.   封闭磁路,电感量高,电感偏差小；  4.  优良的抗ENI性能; 5. 分布电容小，纹波系数低:



典型应用范围:

    广泛应用于电源适配器、VCR、LCD、CRT、传真机、PC、照明、医疗电源、开关电源、充电器等电子产品中。

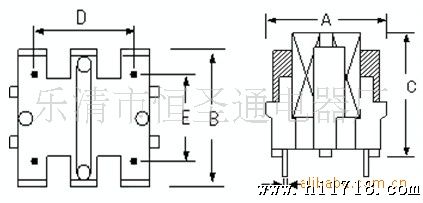

尺寸规格: (单位: mm)



产品型号

磁路结构

外形

A

B

C

D

E

ET2424

V立式



25.5MAX.

18.0MAX.

30.0MAX.

10.0

13.0

ET2424

H卧式

2

26.0MAX.

26.0MAX.

22.0MAX.

15.0

21.0

ET2828

V立式

1

32.0MAX.

22.5MAX.

36.0MAX.

10.0

13.0

ET2828

H卧式



30.0MAX.

30.0MAX

26.0MAX.

20.0

24.0

ET3535

V立式



22.0MAX.

20.0MAX.

28.5MAX.

10.0

13.0



特性参数:( at25℃)

产品型号

电感规格(1kHz)

电感平横度(1kHz)

额定电流

备 注

ET2424V(H)-252

2.5mH MIN.

100μH MAX.

2.0A MAX.



ET2424V(H)-103

10.0mH MIN.

300μH MAX.

1.0A MAX.



ET2424V(H)-353

35.0mH MIN.

800μH MAX.

650mA MAX.



ET2828V(H)-182

1.8mH MIN.

100μH MAX.

2.6A MAX.



ET2828V(H)-682

6.8mH MIN.

200μH MAX.

1.6A MAX.



ET2828V(H)-123

12.0mH MIN.

400μH MAX.

1.2A MAX.



ET2828V(H)-683

68.0mH MIN.

850μH MAX.

600mA MAX.



ET3535V-222

2.2mH MIN.

100μH MAX.

4.50A MAX.



ET3535V-902

9.0mH MIN.

300μH MAX.

2.50A MAX.



ET3535V-303

30.0mH MIN.

450μH MAX.

1.50A MAX.



 * 以上标的参数仅为常用典型参数,可以根据客户实际使用情况调整。

* 额定电流是指在封闭静止的环境下面,两边绕组串联后,加固定的直流电流,产品温度上升不大于40℃
