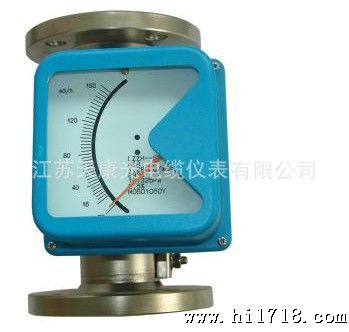

TKLZ系列金属管浮子流量计

概述：
TKLZ系列金属管浮子流量计（又称金属转子流量计）分为TKLZ^Z_DH和TKLZ^Z_D两大系列，具有结构简单、工作可靠、适用范围广、较高、安装方便等特点。该系列流量计与玻璃转子流量计比较，具有耐高压、高温、安全感强，读数简明等特点。并可适用于不透明介质和腐蚀性介质的流量测量。仪表管体及法兰采用不锈钢（1Cr1 8Ni9Ti或316L（日、美）0Cr18Ni12Mo2Ti)。TKLZ^Z_DH系列：常规型的孔板、浮子采用不锈钢，防腐性的孔板、浮子及管体内衬采用防腐材料PTFE及F46。TKLZ^Z_D系列：浮子、锥形管采用不锈钢，该系列无防腐型。

TKLZ^Z_DH系列由仪表管体、标准孔板、锥形浮子和磁转换仪组成；

TKLZ^Z_D系列由仪表管体、标准浮子、锥形管和磁转换仪组成。

本系列仪表的工作参数及其换算、修正由仪表计算软件提供标准的计算方法，保证仪表的计量准确性。

测量原理：

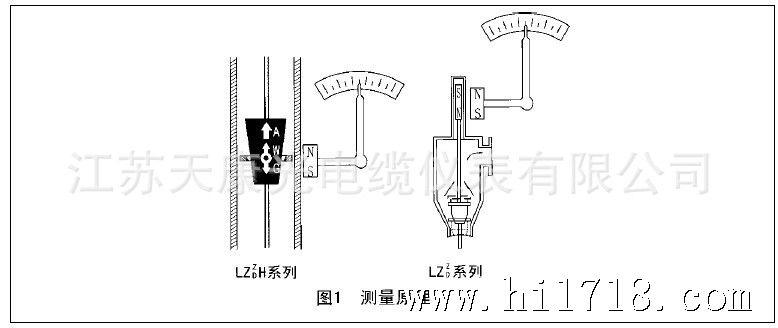

 TKLZ系列金属管浮子流量计为变面积式流量计，即在流量计的垂直测量管中，当流体向上流经管子时，浮子向上移动，在某一位置浮子所受升力与浮子重力达到平衡，此时浮子与孔板（或锥管）间的流通环隙面积保持一定。环隙面积与浮子的上升高度成比例，即浮子的某以高度代表流量的大小。浮子上下移动时，以磁耦合的形式将位置传递到外部指示器，使指示器的指针跟随浮子移动，并借助凸轮板使指针性地指示流量值的大小，参见图1.

电远传型是在指针现场指示流量的同时再通过角位移传感器及电变送电路，把流量值地转换成0～10mA或4～20mA的标准信号。

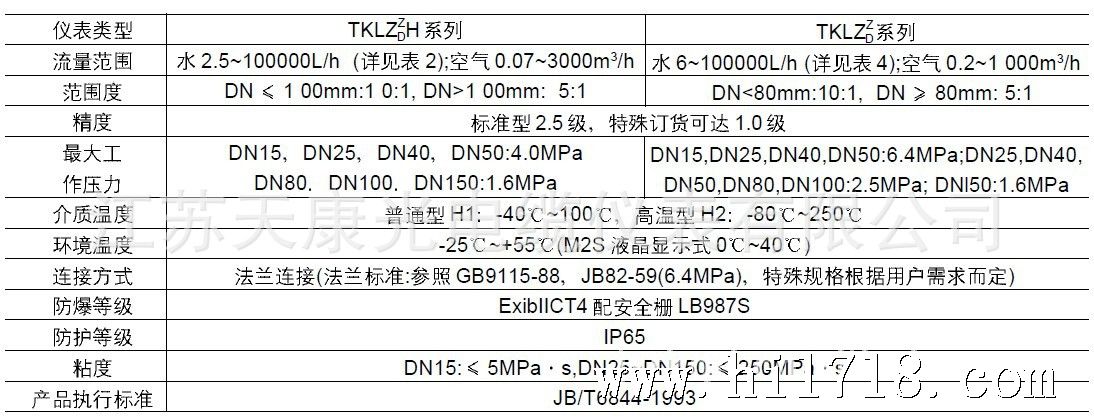

技术参数：

TKLZ^ZDHx系列规格：

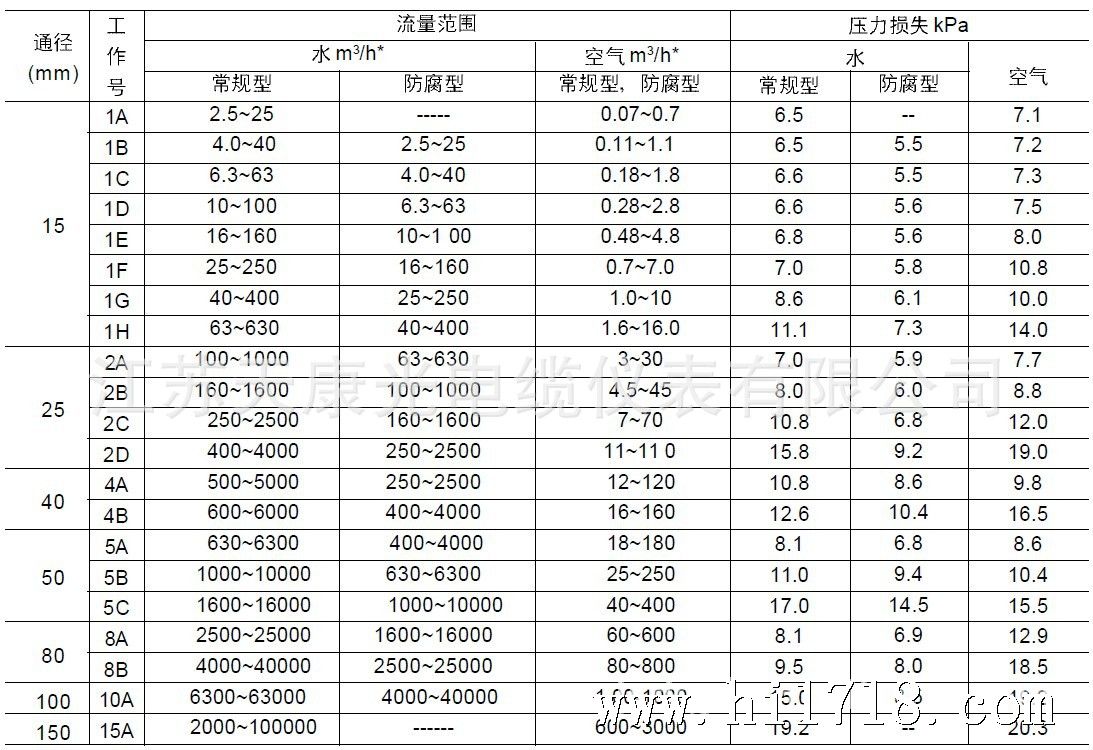

注：水20℃，空气0.1013MPa、20℃；特殊流量可特别订货。DN150口径，水流量可达180m³/h，气流量可达4500m³/h。

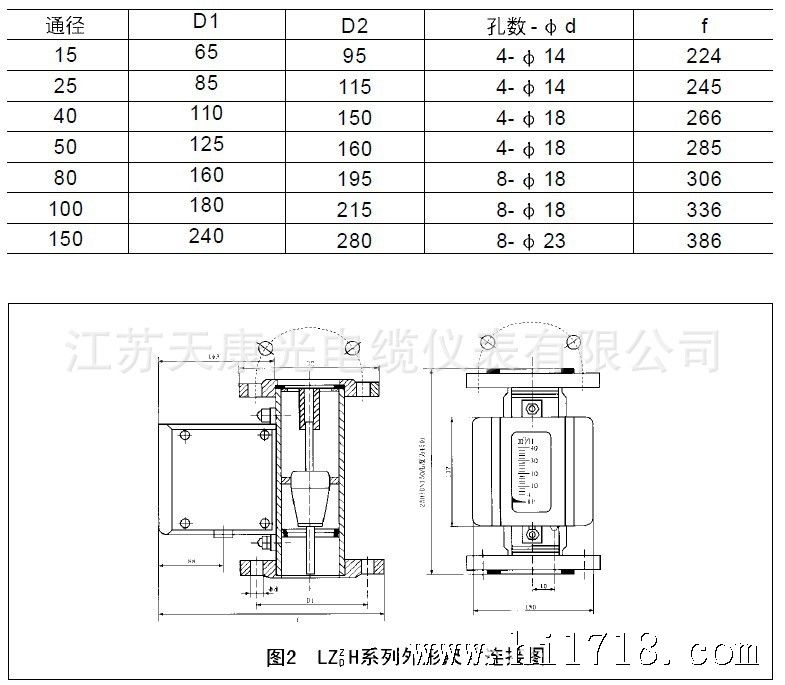

TKLZ^Z_DH系列流量计安装尺寸（mm）：

TKLZ^Z_D系列规格：

_{注：水20℃，空气0.1013MPa、20℃；特殊流量可特别订货。DN150口径，水流量可大180m³/h。}

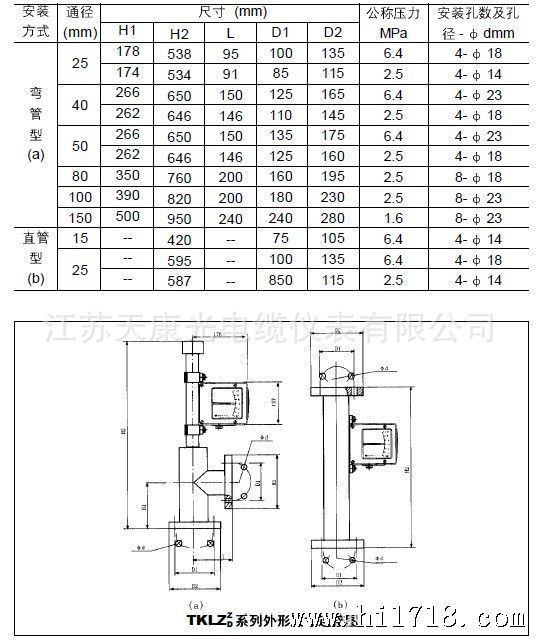

TKLZ^Z_D系列流量计安装尺寸（mm）：

主要机构及尺寸：

结构尺寸：每台仪表主要包括测量管与仪表传感指示器

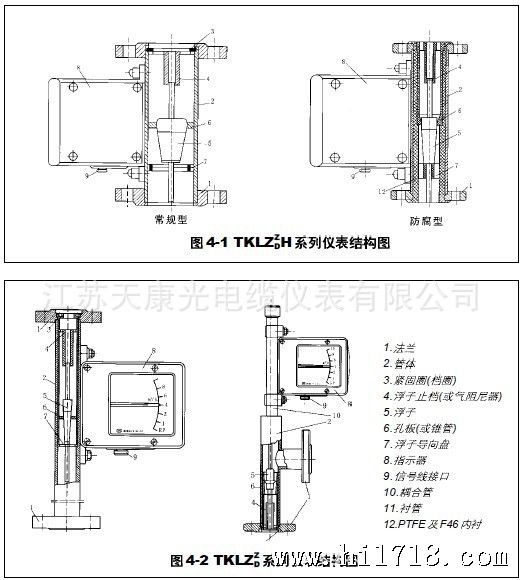

测量管由图5中1～7，10～11零部件组成，它主要保证流量与浮子位置的准确关系。指示器能把浮子所在的位置通过磁钢耦合，及指示器内的高轴承和凸轮板线性地换成流量由指针在度盘上指示，或通过位移传感器及电变送电路将流量值地转换成4～20mA或0～10mA的标准信号输出。

电远传性能及接线图：

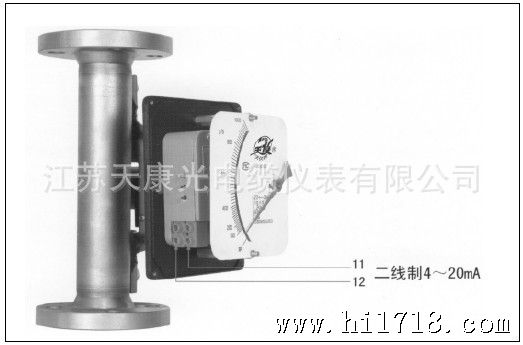

M₂指示器电变送接线示意图：

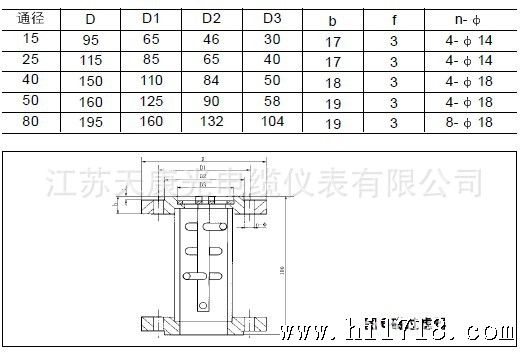

磁过滤器法兰尺寸（mm）：

安装及使用：

安装前准备

a.流量计用塑料袋和纸箱（或木箱）加防震泡沫（或纸屑）等包装，开箱后，用户应按附录（装箱单）检查流量计及有关部件是否齐全、相符。查看流量计在运输过程中有否损坏。如有不符或运输中造成损坏，请与公司联系。

b.本仪表为了防止在运输过程中的算坏，在仪表的指示器中装有固定指针的橡皮筋，安装前请打开指示器左盖（LZ^Z_D兼列及M2表头请打开前盖），把橡皮筋轻轻地取走，不要使指针位置变动，微型轴承轻松可靠的搁在凸轮曲线板上。

c.取出在运输中防止浮子振动的阻动件，用手指顶动浮子体，使浮子能上下移动自如，并观察指针也能随之上下移动。

d.电远传型仪表打开右盖，按电变送电路接线图姐先后，旋紧左右盖的紧固螺钉，以保证指示器密封。电缆线穿过信号线接口装置后，旋紧压紧螺母，使电缆固定。

e.本公司生产的电远传型仪表，每台都有预引出线，以便用户使用前对电流信号进行校验，使用时也可以直接在预引出线上接线并用百粘胶带密封，但要求信号线之间绝缘良好，红色（或棕色）线已内接“11”端，双色（或黄色）线已内接“12“端，蓝色线已内接“13“端（0～10mA)。

f.流量计检查或安装时不允许把测量管和指示器分开，否则浮子和指示器相对位置变化会造成大测量误差甚至无法使用。

安装

a.流量计必须垂直安装，进出口保证5倍仪表口径的主管段。对于新安装的管路，流量计安装前应将管道冲洗干净。

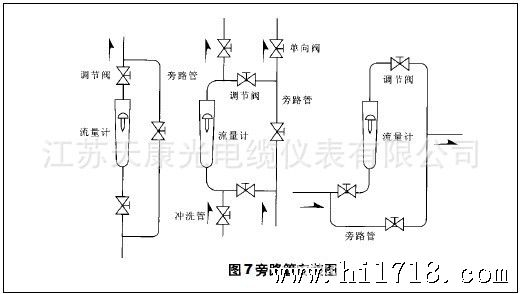

b.为便于检修、维护、更换流量计及清洗管路，本流量计按图所示的方式安装旁路管。

c.在流量计上有应安装阀门，在下游5～10倍仪表通径处安装流量调节阀，对于小口径（DN≤25）仪表上游应安装磁过滤器及滤网过滤器。被测介质中若含有磁性物质的。测一定要在流量计前安装过滤器。（磁过滤器外形尺寸见图6或表6）

使用

a.流量计使用时应缓慢开启进口阀门至全开，然后用流量计出口的调节阀节流量，流量计停止使用时，应先缓慢关闭进口阀门，然后关闭流量计出口的流量调节阀。

b.使用时应避免被测流体压力有急骤变化。

c.使用时如果发现法兰密封面渗漏，应均匀地拧紧联接螺栓、螺母或更换密封垫片。

d.当被测介质较脏时，应及时清洗管子和浮子。浮子体从流量计上出口处（或下进口处）拆掉挡圈和止档后小心取出，清洗后原样装好。

e.被测挤制的物理状态（密度、温度、压力等）与流量计分度时状态不同，必须对示值进行修正（特别是气体测量时）。详见有关修正说明。

防爆型流量计使用注意事项：

a.流量计外壳有接地端子，位置在信号输出线出口旁，符号为，仪表在安装使用时必须可靠接地。

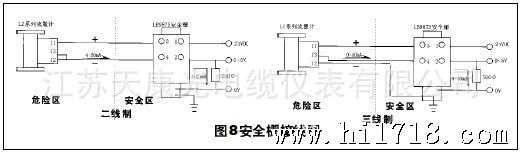

b.流量计作为本安设备使用时必须与关联设备安全栅一起配用，按下列接线图连接：

c.仪表的安装和电缆布线环境尽可能排除外界电磁干扰的影响，使电缆的分布参数控制在安全栅规定的参数以内。

d.安全栅的安全接线，必须遵循安全栅的使用说明书。

e.仪表的现场安装使用应遵守《中华人民共和国爆炸危险场所电气安全规程》的有关规定。

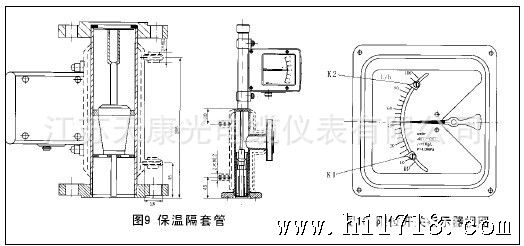

隔套管和限位开关：

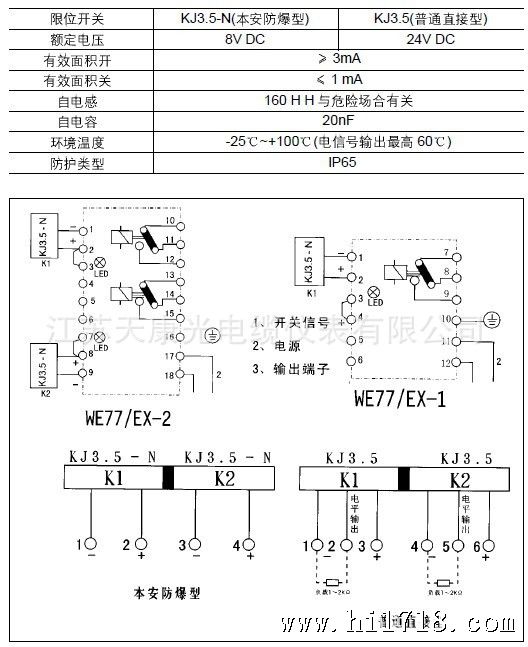

限位开关技术参数

指示器内可装一个或两个限位开关（K1,K2），当流量达到限定值时输出报警信号。报警开关在出厂时已按用户要求设置了控制流量点，或用户通过打开M2指示器盖，自行随意设置K1、K2对应位置。K3.5-N限位开关为本安防爆型，应与晶体管放大器（WE77/EX1.2需单独订货）配套使用。KJ3.5限位开关为普通直接型，DC24V供电，三线制直接输出越23.5V电平信号，进PLC调节系统。

流量计示值修正：
如果用户在订货时已详细告知使用介质名称、密度、粘度及使用状态下的压力、温度，我公司可以帮助用户进行修正，并按用户需要直接把修正后的流量值和使用介质名称、条件、信号等参数绘在流量计标尺上，用户使用时可不必再进行修正！但用户必须注意：实际使用状态必须与标尺上所示修正状态相同！

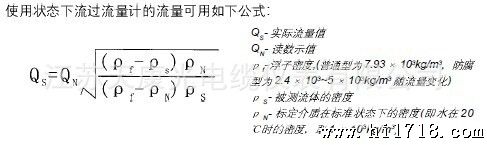

流量计使用时的流体和状态，往往与流量计标定时的流体和状态不同，因此，使用时读取的流量计示值并不是流过流量计的流体的真实流量，此时必须对示值进行修正，才能得到真是的流量值。

我公司生产的流量计，测量液体的用水标定，测量气体的用空气标定，示值按标准状态（水20℃；气20℃，0.1013MPa）的容积流量分度。因此，修正均以标准状态分度为准。

测量液体时的密度修正：

测量液体时的粘度修正： 被测液体的粘度对测量有一定的影响，影响量与流量计浮子形状及尺寸有关，是非线性关系没有定型公式可以计算，必须与我公司联系，通过相关计算软件进行换算。

测量气体时的修正：

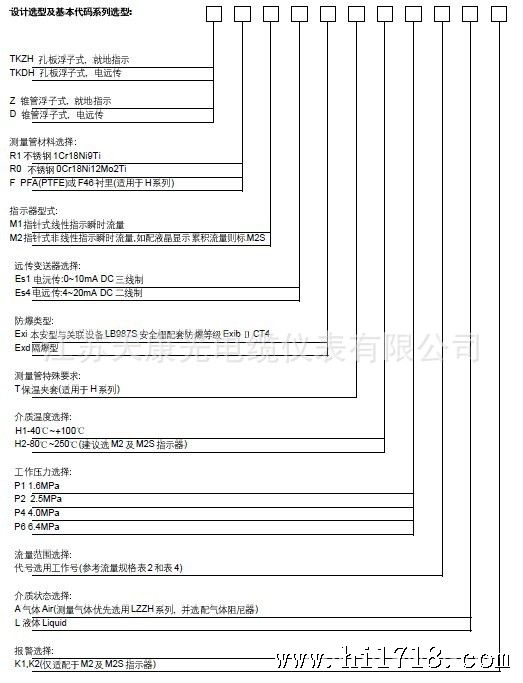

型号选择及说明：
