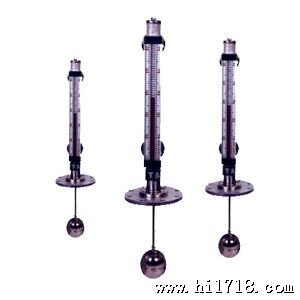

顶装式磁翻板液位计适用于低温到高温，真空到高压等各种环境，是石油、化工等工业部门的理想液位测量产品。根据在容器中安装位置的不同，提供侧装和顶装两种形式。根据工作介质不同，提供不锈钢和ABS、PP-R工程塑料三种材质，其中ABS、PP-R材质适用于酸、碱等腐蚀性介质。
|
特点
| |
1、以浮子为测量元件，磁钢驱动翻柱显示，无需能源。
2、配上下限开关输出，可实现远距报警，限位控制。
3、配变送器可实现液位远距报指示，检测与控制。
|
结构及工作原理:
| |
1、基本型
根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的磁钢通过耦合作用，驱动红、白色翻柱翻转180°，液位上升时翻柱由白色转为红色，下降时由红色转为白色，从而实现液位指示。
2、电远传
在浮子液位计上安装变送器，通过浮子上下移动，经磁耦合作用使导杆内测量元件依次动作，获得电阻信号变化，转换成0～10mA或4～20mA的标准信号输出，与显示仪表或计算机连接，达到远传目的。
3、上下限开关输出
在液位计立管上由用户设定上、下限位置安装控制器，控制器内带有自保持作用的舌簧开关，利用磁性浮子随液位移动使簧片开关动作时，实现报警或限位控制。
|
 |
| 系统构成及接线: |
1、上下限开关输出
由具有自保持作用的舌簧开关和转换器组成，舌簧开关和转换器分别安装于现场和控制室，由转换器提供三对触点开关。
2、电远传
由测量单元和变送单元两部分组成。
3、本安防爆
a 带本安防爆，上、下限开关输出型
防爆开关由舌簧开关和带继电器触点的安全栅组成，可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。（图三）
b 带本安防爆远传型
适合使用于∏类电气设备（工厂用）、C级气体，表面温度组别T4（135℃）。（图四）
c 使用注意事项
①变送器外壳设有外接地，用户使用时必须可靠接地。
②安全栅的使用应遵守有关使用说明内容。
③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆，芯线截面积＞0.5m ，电缆允许分布电容为0.8μF |
 |
| 法兰选型： |
| 安装形式 | 主体材质 | 公称直径 | 公称压力 | D | D1 | D2 | n | d | f | b | | 侧装 | 不锈钢 | 20 | 4.0 | 105 | 75 | 56 | 4 | 14 | 2 | 16 | | ABS | 20 | 10 | 105 | 75 | 56 | 4 | 14 | 2 | 16 | | 顶装 | 不锈钢 | 200 | 2.5 | 360 | 310 | 274 | 12 | 26 | 3 | 32 | | ABS | 200 | 0.6 | 320 | 280 | 274 | 8 | 8 | 3 | 32 |
|
