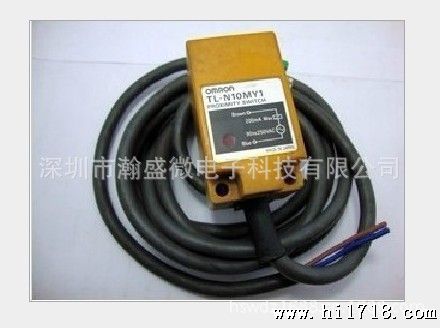

是否提供加工定制:否 品牌:OMRON/欧姆龙 型号:TL-N20ME2 TL-N20MY1 TL-N20MY15 TL-N20MY2 种类:位置 材料:金属 材料物理性质:磁性材料 材料晶体结构:多晶 制作工艺:薄膜 输出信号:开关型 防护等级:详见说明 线性度:详见说明(%F.S.) 迟滞:详见说明(%F.S.) 重复性:详见说明(%F.S.) 灵敏度:详见说明 漂移:详见说明 分辨率:详见说明 TL-N/TL-Q/TL-G 方柱型标准型接近传感器 机种丰富,可适用于各种用途 1、安装简单,可用于高速脉冲发生器、高速旋转控制等。 2、可金属直接安装(-N型)。 3、种类丰富,适用于各种限制控制、计数控制等(-N型)。 额定值/性能 直流2线式 项目型号 TL-Q5MD□ TL-N7MD□ TL-N12MD□ TL-N20MD□ 检测距离 5mm±10% 7mm±10% 12mm±10% 20mm±10% 设定距离 0~4mm 0~5.6mm 0~9.6mm 0~16mm 应差距离 检测距离的10%以下 检测物体 磁性金属(非磁性金属回降低检测距离。参考「特性数据」→851页) 标准检测物体 铁18×18×1mm 铁30×30×1mm 铁40×40×1mm 铁50×50×1mm 响应频率 * 500Hz 电源电压 (使用电压范围) DC12~24V 脉动(p-p)10%以下(DC10~30V) 漏电流 0.8mA以下 控制 输出 开关容量 3~100mA 残留电压 3.3V以下(负载电流100mA、导线长2m时) 显示灯 D1型:动作显示(红色)、设定显示(绿色) D2型:动作表示(红色) 动作状态(检测 物体接近时) D1型:NO D2型:NC 详见「输入输出段回路图」的时间图→852页 保护回路 负载短路保护、浪涌吸收 环境温度 工作时、保存时:各-25~+70℃(不结冰、结露 ) 环境湿度 工作时、保存时:各35~95%RH(不结露 ) 温度的影响 -25~+70℃温度范围内, +23℃时检测距离的±10%以下 电压的影响 额定电源电压±15%范围内,额定电源电压时检测距离的±2.5%以下 绝缘电阻 50MΩ以上(DC500V兆欧表)充电部整体与外壳间 耐电压 AC1,000V 1min 充电部整体与外壳间 振动(耐久) 10~55Hz 上下振幅1.5mm X、Y、Z各方向 2h 冲击(耐久) 500m/s2 X、Y、Z各方向3次 1,000m/s2 X、Y、Z各方向 10次 保护结构 IEC规格 IP67 〔JEM规格IP67g (耐浸型、耐油型)〕 连接方式 导线引出式(标准导线长2m) 质量(捆包状 态) 约45g 约145g 约170g 约240g 材质 外壳 耐热ABS 检测面 附件 使用说明书 金属安装配件、使用说明书 *直流开关部的响应频率为平均值。 测定条件为:有标准检测物体时,检测物体的间隔为标准检测物体的2倍,设定距离为检测距离的1/2。 直流3线式 项目型号 TL-Q2MC1 TL-Q5MC□ TL-G3D-3 检测距离 2mm±15% 5mm±10% 7.5±0.5mm 设定距离 0~1.5mm 0~4mm 10mm 应差距离 检测距离的10%以下 检测物体 磁性金属(非磁性金属回降低检测距离。参考「特性数据」→851页) 标准检测物体 铁8×8×1mm 铁15×15×1mm 铁10×5×0.5mm 响应时间 —— 2ms以下 1ms以下 响应频率 * 500Hz 电源电压 (使用电压范围) DC12~24V 脉动(p-p)10%以下 (DC10~30V) DC12~24V 脉动(p-p)5%以下 消耗电流 15mA以下(DC24V、无负载时) 10mA以下(DC24V时) 2mA以下(DC24V、无负载时) 控制 输出 开关容量 NPN集电极开路 100mA以下(DC30V以下) NPN集电极开路 50mA以下(DC30V以下) NPN集电极开路 20mA以下 残留电压 1V以下(负载电流100mA 及导线长2m时) 1V以下(负载电流50mA 及导线长2m时) —— 显示灯 检测显示(红色) —— 动作状态(检测 物体接近时) NO C1型:NO C2型:NC NO 详见「输入输出段回路图」的时间图→853页 保护回路 逆向连接保护、浪涌吸收 浪涌吸收 环境温度 工作时、保存时:各-10~+60℃ (不结冰、结露) 工作时、保存时:各-25~+70℃ (不结冰、结露) 环境湿度 工作时、保存时:各35~95%RH(不结露) 温度的影响 -10~+60℃温度范围内,+23℃时检测 距离的±10%以下 -25~+70℃温度范围内,+23℃时检测 距离的±20%以下 -10~+55℃温度范围内,+23℃时检测 距离的±10%以下 电压的影响 额定电源电压±10%范围内,额定电源电压时检测距离的±2.5%以下 绝缘电阻 50MΩ以上(DC500V兆欧表)充电部整 体与外壳间 50MΩ以上(DC500V兆欧表)充电部整体与外壳间 耐电压 ΑC1,000V 1min 充电部整体与外壳间 AC500V 50/60Hz 1min 充电部整体与外壳间 振动(耐久) 10~55Hz 上下振幅1.5mm X、Y、Z各方向2h 冲击(耐久) 1,000m/s2 X、Y、Z各方向 10次 200m/s2 X、Y、Z各方向 10次 保护结构 IEC规格 IP67 〔JEM规格IP67g (耐浸 型、耐油型)〕 IEC规格 IP67 〔JEM规格IP67g (耐浸型)〕 IEC规格 IP66 〔JEM规格IP66g (耐水型)〕 连接方式 导线引出式(标准导线长2m) 质量(捆包状 态) 约30g 约60g 约30g 材质 外壳 耐热ABS 聚基酥米(PPO) 检测面 附件 使用说明书 —— *直流开关部的响应频率为平均值。测定条件为,有标准检测物体时,检测体的间隔为标准检测物体的2倍,设定距离为检测距离的1/2。 直流3线式/交流2线式 项目型号 TL-N5ME□、TL-N5MY□ TL-N10ME□、TL-N10MY□ TL-N20ME□、TL-N20MY□ 检测距离 5mm±10% 10mm±10% 20mm±10% 设定距离 0~4mm 0~8mm 0~16mm 应差距离 检测距离的15%以下 检测物体 磁性金属(非磁性金属回降低检测距离。参考「特性数据」→851、852页) 标准检测物体 铁30×30×1mm 铁40×40×1mm 铁50×50×1mm 响应频率 *1 E型:500Hz Y型:10Hz E型:40Hz Y型:10Hz 电源电压*2 (使用电压范围) E型:DC12~24V 脉冲(p-p)10%以下(DC10~30V) Y型:AC100~220V(AC90~250V)50/60Hz 消耗电流 E型:8mA以下(DC12V时)、15mA以下(DC24V时) 漏电流 Y型:参考「特性数据」→850页 控制 输出 开关容量 E型:100mA以下(DC12V时)、200mA以下(DC12V时) Y型:10 ~200mA 残留电压 E型:1V以下(200mA时) Y型:「特性数据」→850页 显示灯 E型:检测显示(红色) Y型:动作显示(红色) 动作状态(检测 物体接近时) E1、Y1型:NO E2、Y2型:NC 详见「输入输出段回路图」的时间图→853页 保护回路 E型:逆向连接保护、浪涌吸收 Y型:浪涌吸收 环境温度 工作时、保存时:各-25~+70℃ (不结冰、结露) 环境湿度 工作时、保存时:各35~95%RH(不结露) 温度的影响 -25~+70℃温度范围内, +23℃时检测、距离的±10%以下 电压的影响 E型:额定电源电压±10%范围内,额定电源电压时检测距离的±2.5%以下 Y型:额定电源电压±10%范围内,额定电源电压时检测距离的±1%以下 绝缘电阻 50MΩ以上(DC500V兆欧表)充电部整体与外壳间 耐电压 E型:AC1,000V 50/60Hz 1min 充电部整体与外壳间 Y型:AC2,000V 50/60Hz 1min 充电部整体与外壳间 振动(耐久) 10~55Hz 上下振幅1.5mm X、Y、Z各方向2h 冲击(耐久) 500m/s2 X、Y、Z各方向 10次 保护结构 IEC规格 IP67 〔JEM规格IP67g (耐浸型、耐油型)〕 连接方式 导线引出式(标准导线长2m) 质量(捆包状 态) 约145g 约170g 约240g 材质 外壳 耐热ABS 检测面 附件 E型:金属安装配件、使用说明书 Y型:使用说明书 *1. 直流开关部的响应频率为平均值。测定条件为:有标准检测物体时,检测体的间隔和为检测物体的2倍,设定距离为检测距离的1/2。 *2. E型(直流开关型)可用DC24V±10%(平均值)的全波整流电源。 ■TL-Q/N/G
