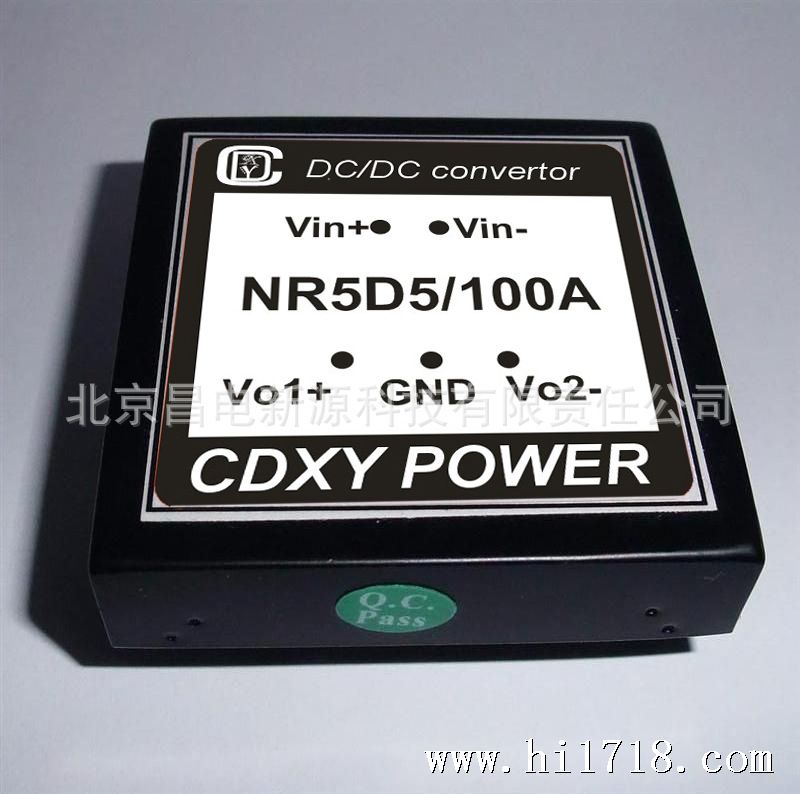

厂家直供 电压模块电源 隔离模块电源
价格：电议
地区：北京
电 话：86 010 52878575
手 机：13701309705
传 真：86 010 68400290

北京昌电新源科技有限责任公司

免费会员 营业执照未上传

>
全部产品 进入商铺






产品基本特征

       ● 内置滤波器                  ● 低纹波、噪声                ● 板上直焊式



       ● 宽工作温度范围              ● 高隔离电压                  ● 低辐射噪声

所有参数均在标称输入电压，标称负载，环境温度25摄氏度下测得，特殊注明除外。

输入参数



输入电压范围 ……… 标称值 ±5％

输出参数



     输出电压………………… ±3%温漂系数 ………………±0.03%/ 0C



        纹波、噪声 …………………  ＜1%Vp-p输入电压调整率 ………±0.5%



        负载调整率 …………………  ±0.5%短路保护 ……………… 短时

一般参数



隔离电压 ………… 输入-输出    >500 Vdc/1Min/5mA，可做高隔离电压产品



        开关频率 ………………50KHz隔离电阻 ………………10的9次方欧姆

环境参数



 工作环境温度 … -150C≤T≤+700C存储温度 …… -250C≤T≤+1050C



        冷却方式 ………… 自然空气

物理参数



壳体材质……………无辐射涂黑金属



       外形尺寸………… A：（25.40mm×25.40mm×10.20mm）；B：（25.40mm×50.80mm×10.20mm）



                      C：（38.10mm×50.80mm×10.20mm）

下表为典型产品基本参数:



型号

输入电压范围

输出电压/电流



VO1

VO2

VO3



V

mA

V

mA

V

mA

NRXXS5/100A

5V(4.75~5.25V)



12V(11.40~12.60V)



15V(14.25~15.75V)



24V(22.80~25.20V)



5

100



NRXXS12/100A



12

100



NRXXS15/100A



15

100



NRXXS24/50A



24

50



NRXXS5/200A



5

200



NRXXD5/100A



+5

100

-5

100



NRXXD5/200A



+5

200

-5

200



NRXXD12/50A



+12

50

-12

50



NRXXD12/100A



+12

100

-12

100



NRXXD15/50A



+15

50

-15

50



NRXXD15/100A



+15

100

-15

100



NRXXS5/500B



5

500



NRXXS12/400B



12

400



NRXXS15/300B



15

300



NRXXS24/200B



24

200



NRXXD5/300B



+5

300

-5

300



注: XX代表输入电压标称值，表中只列出常规品种，也可为用户定制特殊品种
