一．流量计组成和型式

1，流量计的组成

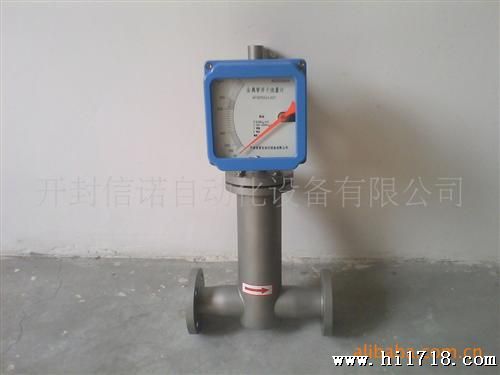

          AF系列浮子式流量计一般由传感器和转換显示器两大部份组成，转换器直接安装在传感器壳体的外壁上。

为适应多种工况条件，传感器有多种结构型式；按用户各种不同转换和显示功能要求，转换和显示器也有多种型式。因此AF系列浮子式流量计就有多种组成型式。

2． 传感器的型式

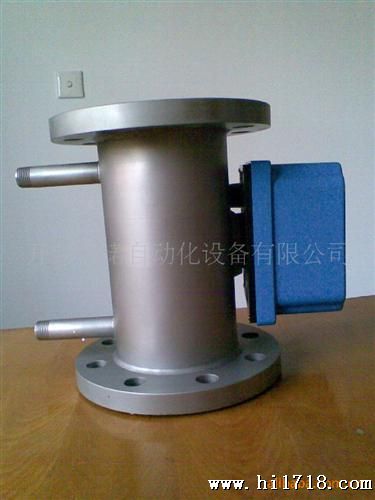

流量计按传感器测量介质不同分型式有：测量液体型、测量气体型、基型、防腐型、夹套（保温或降温）型和阻尼型等多种。

流量计按传感器介质流向分型式有：下进上出型、下进上横出型、平进平出型及下横进上横出等多种型式。

流量计按传感器接触流体零部件材质分有：1Cr18Ni9Ti（304L）、 Mo2Ti（316L）、 Ti、  內衬四氟(PTFE)等多种型。此外，还可提供用戶要求其它特殊材质的浮子流量计。

流量计按转換显示器的功能分有：指针度盘指示、液晶数字显示、上限或下限或上下限报警、4—20mA电流信号远传、被测介质工况密度现场修正与总量积算、非防爆、本安防爆型（ibⅡCT5）等等

本公司生产有上列传感器与转換显示器各种组合型式的浮子式流量计供用户选用.

用户选用时请參看附表1“AF系列浮子式流量计选型编码表”

二,特点及用途

 1，特点

AF系列浮子流量计(下称“流量计”)的主要特点有:

1) 结构简单牢固,工作可靠；体积小重量轻，日常维护量小。

2) 适用介质广泛可测各种液体(导电或不导电、无腐蚀性或强腐蚀的) 、气体、 蒸汽的流量。

3） 非常适合低雷诺数（R_e≤500）和低流速（0.1m/s）和小流量

（小2.5L/h），是目前常用流量计中可测的小流量。

4）流量计前后可不需要直管段，需要安装空间小。

5）直接现场指示流量，醒目直观。

   6）品种、规格多，功能强大、齐全，带有密度予置功能。
