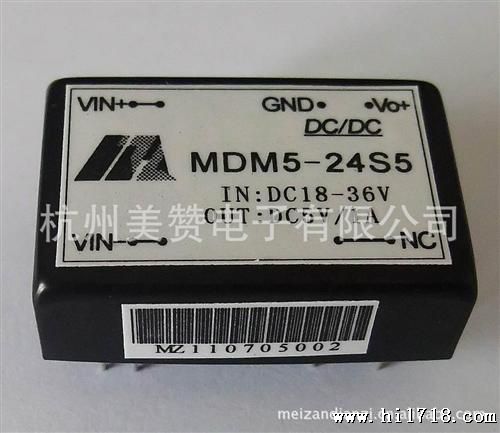

DC-DC 电源模块 3W-5W 直流转直流 小功率电源 微功率模块
价格：电议
地区：浙江省 杭州市
电 话：86-0571-88857292
手 机：15355442580
-
图文详情
-
产品属性
-
相关推荐
典型性能：
l 2：1或4:1输入电压范围
l 单、双路输出
l 小体积、高可靠性
l 可直接安装到PCB板上
l 长期短路保护、自恢复
输出特性：
输出电压 单、双路输出电流均载 +1.0% 双路输出电流不均载 Vo1：+1.0% Vo2：+3.0% |
| 温度系数 +0.02%/°C |
源效应 +0.2% |
| 纹波与噪声 50mVp-p Vo≤5Vdc 100mVp-p other |
负载效应 +0.5% |
|
其它特性:
隔离电压 500VDC（普通型） |
| 冷却方式 自由空气 |
开关频率 300kHz |
| 壳材 低辐射塑料和涂黑金属两种 |
平均无故障间隔时间(MTBF) 2x105h |
| 效率 70%~80% |
满载工作温度（壳温）范围 -25°C~+75°C（低辐射塑料） -25°C ~+95°C（涂黑金属） |
| 存储温度范围 -45°C ~+105°C
|
技术参数:

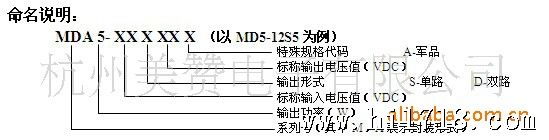

产品型号 | 输入电压标称值 （VDC） | 输入电压范围 （VDC） | 标称输出电压 （VDC） | 标称输出电流 （A） |
MDM（A）3-xx S5 | 12、24、48、110 | 9~18,18~36 36~72，72~144 | 5.0 | 0.6 |
MDM（A）3-xx S12 | 12.0 | 0.25 | ||
MDM（A）3-xx S15 | 15.0 | 0.2 | ||
MDM（A）3-xx S24 | 24.0 | 0.125 | ||
MDM（A）3-xx D5 | 5.0/-5.0 | 0.3/0.3 | ||
MDM（A）3-xx D12 | 12.0/-12.0 | 0.125/0.125 | ||
MDM（A）3-xx D15 | 15.0/-15.0 | 0.1/0.1 | ||
MDA（M）5-xx S5 | 12、24、48、110 | 9~18,18~36 36~72，72~144 | 5.0 | 1.0 |
MDA（M）5-xx S12 | 12.0 | 0.42 | ||
MDA（M）5-xx S15 | 15.0 | 0.32 | ||
MDA（M）5-xx S24 | 24.0 | 0.21 | ||
MDA（M）5-xx D5 | 5.0/-5.0 | 0.5/0.5 | ||
MDA（M）5-xx D12 | 12.0/-12.0 | 0.208/0.208 | ||
MDA（M）5-xx D15 | 15.0/-15.0 | 0.167/0.167 |
备注：xx表示可选择的输入电压值，输入/输出电压/输出电流值可根据客户的特殊要求订制。
双路输出的产品两路输出电流可以不同，输出电压可稳压也可不稳压。
外形尺寸及管脚底视图：
MDM-(M封装)电源模块管脚定义及尺寸（国际标准尺寸）：1.25²x0.8²x0.4²（31.75mmⅩ20.32mmⅩ10.16mm）
管脚编号 | 单路 | 双路 |
2 | Vin- | Vin- |
3 | ||
22 | Vin+ | Vin+ |
23 | ||
9 | NC（无连接的空管脚） | COM |
10 | NC（无连接的空管脚） | |
11 | Vo2- | |
14 | Vo1+ | Vo1+ |
15 | NC（无连接的空管脚） | NC（无连接的空管脚） |
16 | GND | COM |

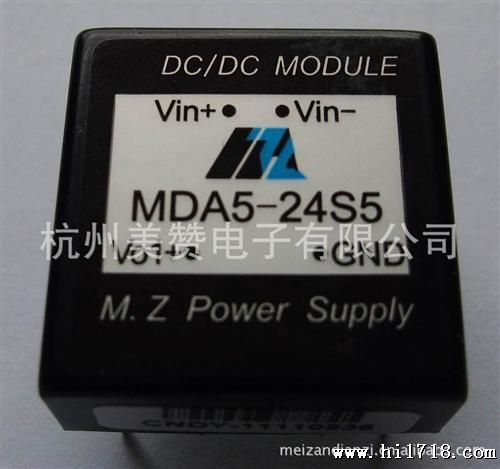

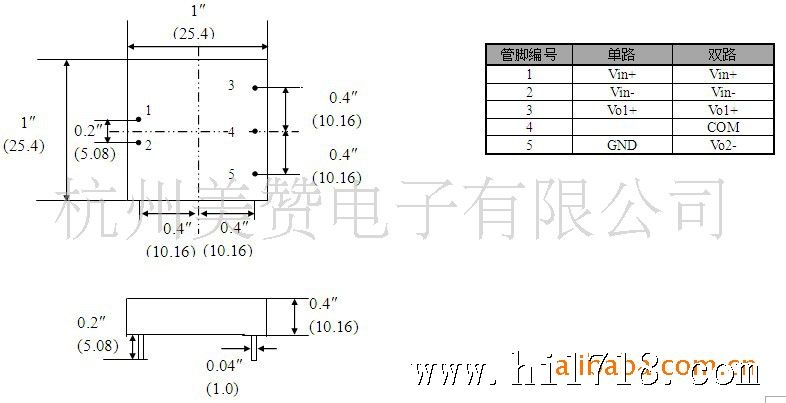

MDA-（A封装）电源模块管脚定义及尺寸（国内常用尺寸）：1²x1²x0.4²（25.4mmⅩ25.4mmⅩ10.16mm）
