一、概述
LDBE型智能电磁流量计是我公司采用国内外先进技术研制开发的全智能型电磁流量计，其全中文电磁转换器内核采用高速中央处理器。计算速度非常快、高、测量性能可靠。转换器电路设计采用国际新技术、输入抗阻高达10的15次方欧姆，共模抑制比优于100db,对于外来干扰以及60Hz/50Hz干扰抑制能力优于90db，可以测量更低电导率的流体介质流量。其传感器采用非均匀磁场的新技术及特殊的磁路结构，磁场稳定可靠，而且大大的缩小了体积，减轻了重量，使流量计具有小型轻量化的特点。使客户“买的放心，用的省心，服务称心”是我公司的宗旨。
二、产品特点
☆管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
☆测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
☆在现场可根据用户实际需要在线修改量程。
☆高清晰度背光 LCD 显示，全中文菜单操作，使用方便，操作简单，易学易懂。
☆采用SMD器件和表面贴装（SMT）技术，电路可靠性高。
☆采用16 位嵌入式微处理器，运算速度快高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。
☆全数字量处理，抗干扰能力强，测量可靠，高，流量测量范围可达 150 ： 1
☆超低 EMI 开关电源，适用电源电压变化范围大，抗 EMC 性能好。
☆内部具有三个积算器可分别显示正向累计反向累计量及差值积算量，内部设有不掉电时钟，可记录 16 次掉电时间。
☆具有RS485 、RS232 、Hart 和Modbus等安息字通讯信号输出。
☆具有自检与自论断功能
三、工作原理
电磁流理计所依据的基本理论是法拉第电磁感应定律。当导体切割磁力线运动时，导体内将产生感应电动势。根据该原理，可测量管内流动的导电流体的体积，如图1所示，导电流体流动的方向与电磁场的方向垂直，在导管垂直方向施加一个交变的磁场，并在有绝缘衬里的导管内壁两侧安装一对电极，两电极的连线既与导管轴线垂直，又与磁场方向垂直，当导电液体流经导管时，因切割磁力线，两个电极上就产生感应电动势Uk。传感器导管内径D是固定的，通过励磁线圈的励磁电流是恒定值时，磁感应强度B也是恒定值，因此，平均流速V或流量Qv（Qv=πD2/4.V）与感应电动热Ue的大小成正比例关系。
式中：
| E--------为电极间的信号电压（v） B--------磁通密度（T） d--------测量管内径（m） v--------平均流速（m/s） |  |
四、主要技术参数
| ◆公称通径系列DN(mm) 管道式四氟衬里： 10,15,20,25,32,40,50,65,80,100,125 150,200,250,300,350,400.450,500,600 管道式橡胶衬里： 40，50，65，80，100，125，150，200，300 350，400，500，600，800，1000，1200 注：特殊规格可以定制 ◆流动方向 正，反，净流量，量程比：150：1 重复性误差：测量值的±0.1% ◆等级：管道式：0.5级，1.0级 ◆被测介质温度： 普通橡胶衬里：-20~+60℃ 高温橡胶衬里：-20~+90℃ 聚四氟乙烯衬里：-30~+100℃ 高温型乙烯衬里：-30~+180℃ ◆额定工作压力： 管道式：DN10—DN65≤2.5Mpa, DN80—DN150≤1.6Mpa, DN200—DN1200：≤1.0Mpa ◆流量测量范围： 流量测量范围对流速度范围是0.3—15m/s | ◆电导率范围： 被测流体电导率≥5μs/cm 大多数以水为成份的介质，其导电率在200-800μs/cm范围内，均可选用电磁流量； ◆输出电流及负载电阻： 4~20mA全隔离负载电阻＜750欧姆脉冲频率0-1KHZ光电隔离OCT外接电源≤35V导通时 集电极电流为25mA ◆电极材料： 含钼不锈刚、钛（Ti）、钽（Ta）、哈氏合金（H）、铂（Pt）或其他特殊电极材料 ◆防护等级： 潜水型： IP68，其他型 IP65 ◆供电电源： 85~265V， 45~63HZ ◆直管段长度： 管道式：上游≥5DN，下游≥2DN ◆连接方式： 流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB9119-88的规定。 ◆防暴标志：mdllBT4 ◆环境温度： -25℃~+60℃ ◆相对温度：5%~95% ◆消耗总功率：小于20W |

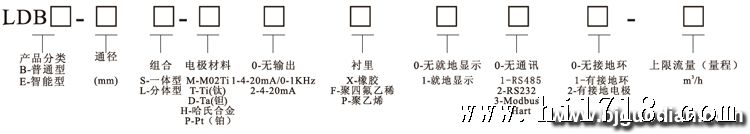

五、电磁流量计的型号命名
常用介质电导率表
| 液体 | 电导率（us/cm） | 液体 | 电导率（us/cm） |
| 各种酸 | 10×104～80×104 | 啤酒 | 600～800 |
| 碱液 | 8×104～30×104 | 麦芽汁 | 500～1000 |
| 蒸馏水 | 0.01～5 | 牛奶 | 200～300 |
| 水及饮料 | 200～800 | 水果酱 | 400～1000 |
六、电极、接地环材料的选择
应根据被测介质的腐蚀性，由用户负责选定，对一般介质，可查有关防腐蚀手册，选定电极材料，对混酸等成份复杂的介质，应做挂片试验
| 电极材料 | 耐腐蚀性能 | 被测液体举例 |
| (316L不锈钢) | 不耐无机酸、有机酸、氯化钠的腐蚀，用于非腐蚀性或弱腐蚀性介质 | 生活及工业用水、污水、矿浆、泥浆、糖浆 |
| 含钼不锈钢 00Cr17Ni14Mo2 | 对于浓度小于5%，室温下的硝酸、硫酸，沸腾的磷酸、蚁酸、碱溶液，在一定压力下的亚硫酸醋酸等介质，有较强的耐腐蚀性，可广泛用于石油化工、尿素、维尼纶等工业。适用于弱酸、弱碱。 | 磷酸、烧碱、海水醋酸、蚁酸、亚硝酸 |
| 铂(Pt) | 适用于几乎所有酸、碱、盐溶液(包括发烟硫酸、发烟硝酸)，不适用于王水、铵盐 | 浓硫酸、热碱溶液 |
| 哈氏合金C(Hc) | 能耐氧化性酸，如硝酸、混酸或铬酸与硫酸的混合物的腐蚀，也耐氧化性的盐类，如Fe+++，Cu++ak 或含其他氧化剂的腐蚀。如高于常温的次氩酸盐溶液，海水的腐蚀。 | 乙醛、乙酸、海水、盐水、弱酸、弱碱、氢氧化钠 |
| 钛(Ti) | 能耐海水，各种氯化物和次氯化盐，氧化性酸(包括发烟硝酸)，有机酸、碱等的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀，但如果酸中含有氟化剂时，则腐蚀大为降低。 | 冷冻盐水、海水、氨水、双氧水、乙酸 |
| 钽(Ta) | 具有优良的耐腐蚀性，和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐一切化学介质腐蚀。 | 盐酸、王水、硝酸、硫酸 |
●衬里材料选择说明
应根据被测介质的腐蚀性，磨损性和温度来选择内衬材料
| 衬里材料 | 主要性能 | 适用范围 |
| 聚四氟乙烯 PTFE
| 1.它是塑料中化学性能稳定的一种材料，能耐沸腾的盐酸、硫酸、硝酸和王水、也能耐浓碱和各种有机溶剂 2.耐磨性和粘接性能差。 | 1.-40℃-+180℃ 2.酸、碱等强腐蚀性介质 3.卫生类介质 4. 不适用于负压管道 |
| 氯丁橡胶Polychloroprene | 1.有极好的弹性、高强的扯断力、耐磨性能好 2.耐一般低浓度酸、碱、盐介质的腐蚀不耐氧化性介质的腐蚀 | 1.＜65℃ 2.测一般水、污水、泥浆、矿浆 |
| 聚胺酯橡胶Polyurethane | 1、有极好的耐磨性能(相当于天然橡胶十倍) 2、耐酸耐碱性能较差 | 1.≤65℃ 2.中性强磨损的矿浆、煤浆、泥浆 |
氯丁橡胶，可耐一般的弱酸、弱碱腐蚀，耐温65℃，氯丁橡胶有耐磨性。聚四氟乙烯几乎能耐除热磷酸以外的强酸、碱腐蚀，介质温度可达180℃但不耐磨损。聚胺酯橡胶有好的耐磨性能，但耐酸耐碱性能较差。
●测量范围的选择
流量和小流量必须符合下表中的数值。
| 内径（mm） | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
| Qmi(m3/h) Qma(m3/h) | 0.0283 4.24 | 0.0636 9.54 | 0.12 16.96 | 0.176 26.5 | 0.29 43.42 | 0.452 67.85 | 0.7 106.0 | 1.19 179.0 |
| 内径（mm） | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| Qmi(m3/h) Qma(m3/h) | 1.8 271.0 | 2.28 424.0 | 4.41 662.0 | 6.36 954.0 | 11.3 1690 | 17.6 2650 | 25.4 3810 | 34.6 5190 |
| 内径（mm） | 400 | 450 | 500 | 550 | 600 | 700 | 800 | 900 |
| Qmi(m3/h) Qma(m3/h) | 45.2 6780 | 57.2 8570 | 77.6 10600 | 85.8 12800 | 101.0 15200 | 138.0 20700 | 180.0 27100 | 229.0 34300 |
| 内径（mm） | 1000 | 1100 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 |
| Qmi(m3/h) Qma(m3/h) | 282.0 42400 | 342.0 51300 | 407.0 61000 | 554.1 83121 | 732.7 108566 | 916.0 137404 | 1131.0 169635 | 1368. |
●分体转换器外观及安装尺寸
 |  |  |
| 分体转换器 | 转换器安装尺寸（墙壁挂式） | 转换器外观尺寸165×215×70（宽高厚） |
●流量计的外形尺寸
| 外形尺寸 | DN | a | D | Do | n*A |
 | 10 | 150 | 90 | 60 | 4×14 |
| 15 | 150 | 95 | 65 | 4×14 | |
| 20 | 150 | 105 | 75 | 4×14 | |
| 25 | 150 | 115 | 85 | 4×14 | |
| 32 | 150 | 140 | 100 | 4×18 | |
| 40 | 200 | 150 | 110 | 4×18 | |
| 50 | 200 | 165 | 125 | 4×18 | |
| 65 | 200 | 185 | 145 | 4×18 | |
| 80 | 200 | 200 | 160 | 8×18 | |
| 100 | 250 | 220 | 180 | 8×18 | |
| 125 | 250 | 250 | 210 | 8×18 | |
| 150 | 300 | 285 | 240 | 8×22 | |
| 200 | 350 | 340 | 295 | 8×22 | |
| 250 | 400 | 395 | 350 | 12×22 | |
| 300 | 460 | 445 | 400 | 12×22 | |
 | 350 | 500 | 505 | 460 | 16×22 |
| 400 | 600 | 565 | 515 | 16*26 | |
| 450 | 600 | 615 | 565 | 20×26 | |
| 500 | 600 | 670 | 620 | 20×26 | |
| 600 | 600 | 780 | 725 | 20×30 | |
| 700 | 700 | 895 | 840 | 24×30 | |
| 800 | 800 | 1015 | 950 | 24×33 | |
| 900 | 900 | 1115 | 1050 | 28×33 | |
| 1000 | 1000 | 1230 | 1160 | 28×36 | |
| 1200 | 1200 | 1405 | 1340 | 32×33 | |
| 1400 | 1400 | 1630 | 1560 | 36×36 | |
| 1600 | 1600 | 1830 | 1760 | 40×36 | |
| 1800 | 1800 | 2045 | 1970 | 44×39 | |
| 2000 | 2000 | 2265 | 2180 | 48×42 | |
| 2200 | 2200 | 2405 | 2315 | 52×45 |
