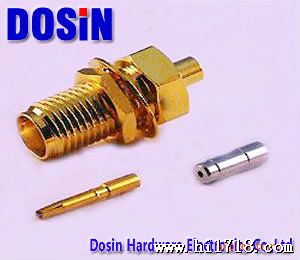

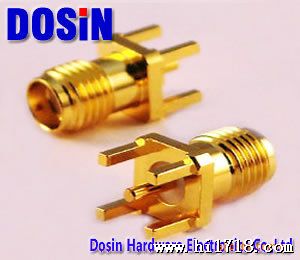

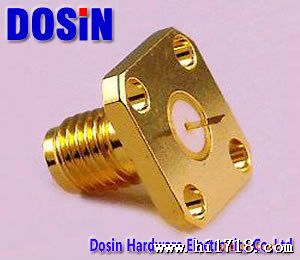

SMA直插180度连接器，SMA法兰式转母头插座
价格：电议
地区：广东 东莞市
电 话：86 769 89789911
手 机：13929458912
传 真：86 769 81875836

东莞市德索五金电子有限公司

免费会员 营业执照未上传

>
全部产品 进入商铺
主要技术特性                TECHNICAL CHARACTERISTICS
温度范围  Temp.range                   -65～+165°C (PE Cable  -40～+85°C)
振    动  Vibration                    MIL-STD-202,Method 213
特性阻抗  Impedance                    50Ω
频率范围  Frequency Range              DC～12.4GHz(半刚电缆 0～18GHz)
工作电压  Working Voltage              335V  max  (有效值)
耐    压  Withstand Voltage            1000V rms  (海平面小值)
接触电阻  Contact resistance
内导体之间 Center Contact              ≤ 3 mΩ
外导体之间 Outer Contact               ≤ 2 mΩ
绝缘电阻  Insulation resistance        ≥ 5000 MΩ
插入损耗 Insertion loss                ≤0.15 dB/6GHz
电压驻波比 VSWR              直式  Straight     软电缆   ≤1.10+0.002f
                                                半刚电缆 ≤1.05+0.001f
                             弯式  Right angle  软电缆   ≤1.20+0.003f
                                                半刚电缆 ≤1.10+0.001f
耐用性    Durability(mating)            ≥500次（cycles）

材料与涂覆  MATERIAL & PLATING
壳体      shell             黄铜        brass           镀硬金     gold plated
插针      contact pin       黄铜        brass           镀硬金     gold plated
插孔      socket            铍青铜      beryllium       镀硬金     gold plated
弹性接触件elastic contact   铍青铜      beryllium       镀硬金     gold plated
绝缘体    insulator         聚四氟乙烯  PTFE
压接套    crimping suite    铜合金      copper alloy    镀镍或镀金 nickel or gold plated
o型密封件o-ring sealing    硅橡胶6146  silastic

适用技术标准  APPLICABLE STANDARD
MIL-C-39012;
CECC 22110;
IEC 60169-15.
