GD2200智能电力监测仪
一、概述
GD2200是一款“”仪表，可以测量一回路线路的全部电力参数和各相电压、电流的谐波含量。有4个扩展插口，可安装4种模块:485通讯、开入(遥信)开出(遥控)、电能脉冲及DC4～20mA输出模块，多4个模块随意组合，满足各种场合的复杂需求。
二、产品功能及特点
测量3I、3V、3U、PF、F、S、P、±∑Wh、±∑Qh等参数
大屏幕数显LCD显示
通过插入不同的模块，使仪表实现DC4~20mA、开关量、谐波测量、脉冲输出等功能，多同时接入4个模块
体积小
三、仪表后端可拔插的模块名称、型号、和功能
通讯（模块）
YM-485模块提供RS-485接口，32（128）台组网，复合国际标准的ModBus-RTU通信协议。
采集控制模块
每个YM-K2模块可采集2路干接点计数，每个YM-K2模块有2个继电器常开接点输出。可配置成由通讯遥控或由某个测量参数自动控制。
脉冲模块
YM-E2模块提供1个有功电能脉冲和1个无功电能脉冲，共有6种脉冲常数选择，范围：0.1~10000kWH/kvarh，输出为干接点（1A*100V）
模拟量输出模块
每个YM-A20模块提供2路4~20mA输出。对应于某一个测量参数，函数关系可设。
四、技术指标
| 引用标准 | GB/TIEC688:1992 DL/T721-2000 IEC61000-4 | ||
| 显示单位 | V/kV/MV，A/KA，W/kW/MW/GW，Hz，var/kvar/Mvar，VA/kVA/MVA/GVA、Wh/kWh/MWh/varh/kvarh/Mvarh | ||
| 测量参数 | 相电压、线电压、有功功率、无功功率、功率因素、视在功率、频率、电流 | ||
| 计量 | 正向有功电能、反向有功电能、正向无功电能、反向无功电能 | ||
| 准确度 | 频率 | 0.1% 45~60Hz | |
| 电压 | 0.2%±0.1V 30~600V | ||
| 电流 | 0.2%±0.001A 0~6A | ||
| 功率 | 0.5%±0.4W | ||
| 功率因素 | 0.5%±0.001 -1~0~1 | ||
| 电能 | 0.5%；1.0% | ||
| 输入 | 量程 | 电压 | 5～120V/600V（600V） |
| 电流 | 0～1A/5A（6A） | ||
| 吸收功耗 | 每路电压 | ＜0.4VA（347V）/0.2VA（150V） | |
| 每路电流 | ＜0.1VA（5A） | ||
| 过载能力 | 电压 | 750V连续/1000V10秒/1200V3秒 | |
| 电流 | 2倍额定连续/10倍额定30秒 | ||
| 测量系统接线方式 | 三相四线/三相三线/一相二线或一项三线/三相三线平衡/三相四线平衡，可通过键盘及串行口用软件设定选择 | ||
| 可编程设定 | 编程模式 | （口令） | |
| 测量系统选择 | 三相四线/三相三线/一相二线或一项三线/三相三线平衡/三相四线平衡 | ||
| CT、PT变化 | 1～10000 | ||
| 显示内容 | 换页时间/画面选择 | ||
| 通讯 | 波特率：1200/2400/4800/9600/19200 | ||
| 校验位 | 奇/偶/无校验位 | ||
| 地址 | 1～247 | ||
| 电能累加复位 | （口令） | ||
| 通讯 | 串行口 | RS485（标准）/RS232（可选） | |
| 通讯规则 | MODBUS-RTU | ||
| 绝缘强度 | 对象 | 在输入/输出/电流之间 | |
| 试验方法 | AC2kV1分钟 漏电流2mA | ||
| 电磁兼容 | 1.2/50-8/20μs浪涌 | 电源：4kV（1.2×50μs）I/O线：2kV | |
| 快速瞬变脉冲串 | 电源：4kV 2.5kHz I/O线：2kV，5kHz | ||
| 静电放电 | 接触放电：6kV 气隙放电：8kV | ||
| 射频电磁场 | 10V/m中等强度的电磁辐射（如距离不少于1米的手提对讲机） | ||
| 储藏条件 | 温度 | -25～75℃ | |
| 湿度 | 20～95%（无凝露） | ||
| 工作电源 | 电源电压 | AC85~265V 50/60Hz DC85~330V（标准） AC30~60V 50/60Hz DC18~90V（可选） | |
| 整机功耗 | ＜4W | ||
| 外形尺寸 | 外形尺寸 | 面板：96mm×96mm 盘面厚：20mm 盘内深：60（不含模块） 80mm（含模块） | |
| 安装开孔尺寸 | 92mm×92mm | ||
五、端子图

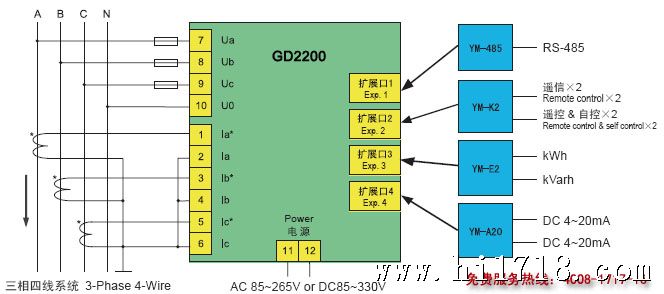

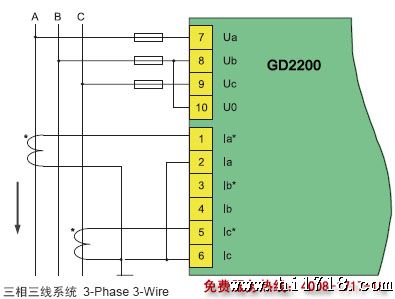

六、典型接线图
GD2200的模块
GD2200的模块有4种：通讯、遥信遥控、电能脉冲、模拟输出。用户可根据实际需要选择合适的模块与GD2200配合使用，可实现更多的功能(多可同时使用4个模块)。
单个尺寸：高×宽×厚: 65mm×22mm×49mm
 | ◆通讯模块：YM-485 ☆RS-485 (ModBus-RTU通信协议) ☆速率至19.2kbps ☆32(128)台组网 | |
 | ◆遥信遥控模块：YM-K2 ☆2DI+2DO (一个模块具备2路遥信输入和2路遥控输出) ☆开关量输入(DI)：干接点 ☆开关量输出接点(DO)：5A×250V DO可配置成自控输出，29个参数可任选其一为自控参量，设定动作值、返回值、动作延时、动作保持时间、返回延时等。本模块多可同时使用3个 | |
 | ◆电能脉冲模块：YM-E2 ☆一个有功电能脉冲和一个无功电能脉冲输出 ☆6种脉冲常数选择：0.1~10000kWh(或kVarh)/脉冲 ☆输出方式：接点(1A×100V) | |
 | ◆模拟量输出模块：YM-A20 ☆两路相互隔离完全独立的DC4～20mA输出 ☆可单独配置输出：29个参数可任选其一，输出上下限对应参数分别可设。 ☆本模块多可同时使用2个 | |
