D型滤波转接器
价格：电议
地区：北京
电 话：86 010 84785066
手 机：18610072080
传 真：86 010 950507/80115555

北京科力亚特电子有限公司

免费会员 营业执照未上传

>
全部产品 进入商铺

产品特点

D形滤波转接器主要用于信号线、直流电源线的高频滤波，其滤波器件采用频率特性优良的贴片电容器，具有低成本的特点；结合良好的滤波性能，为电子设备提供了一种非常好的解决电磁干扰方式；该产品的外形和安装尺寸与普通的D形连接器兼容，可以非常方便的替换普通D形连接器。

适用场合：

该产品用于计算机串联通讯口、打印口、微处理器应用产品和外围终端设备，以及仪器等电子设备的对外连接。消除数据传输线缆的共模干扰。




技术参数

1.额定电流： 5A
2.接插针数： 9、15、25和37
3.接触电阻： ≤ 10mΩ
4.绝缘电阻： Ri ≥ 1×109Ω
5.滤波电容量： 10pF ~ 4.7nF
6.介质损耗： tgδ ≤ 2.0 %
7.额定工作电压：UR= 50、100、200VDC
8.耐压： UT = 2.5UR 持续1分钟，应无击穿或飞弧现象；
9.温度范围： (a) 工业级 -25~+85℃
(b) 普军级-40~+125℃ 高温老化、筛选，温度冲击试验
(c) 军用级-55~+125℃ 高温老化、筛选，温度冲击试验

材料特性

1.接触件材料： 铜合金（车制），镍 - 金镀层
2.外壳材料： 钢、黄铜，光亮镍镀层
3.绝缘板材料： 阻燃热塑性工程塑料，黑色
4.安装配套件： 安装螺柱
5.环保： 符合欧洲Rohs 指令
6.产品标识： 激光刻印产品型号、批次，公司标识
7.采用标准： 连接器符合GJB-142A-94

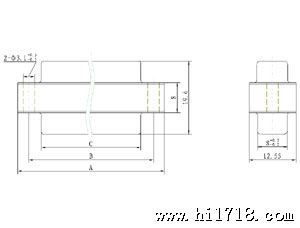

外型尺寸

LLDH

LLDTZ

LLDTK

接触点数

A

B

C（针）

D（孔）

9

30.8

25.0

18.0

16.4

15

39.2

33.3

26.6

24.8

25

53.0

47.0

40.0

38.4

37

69.7

63.5

56.4

54.8

LLDH

接触点数

A

B

C（针）

9

30.8

25.0

18.0

15

39.2

33.3

26.6

25

53.0

47.0

40.0

37

69.7

63.5

56.4

LLDTZ

接触点数

A

B

D（孔）

9

30.8

25.0

16.4

15

39.2

33.3

24.8

25

53.0

47.0

38.4

37

69.7

63.5

54.8

LLDTK

插入损耗

标称电容量
pF

插入损耗 dB 频率：MHz

0.01

0.1

1

10

100

300

500

1000

100

-

-

-

-

24

35

50

35

470

-

-

-

3

37

50

56

30

1000

-

-

-

6

45

50

43

30

2200

-

-

2

11

58

45

48

32

3300

-

-

2

15

57

45

45

30

4700

-

-

3

18

57

41

50

30

标识含义

LLDH

09

A

0102

050

J

产品系列标识

连接器芯数

引线连接形式

电容量代码
容量误差：±20%

额定电压
(Max)

使用温度等级

H–一侧为针，一侧为孔

09 – 9芯
15 – 15芯
25 – 25芯
37 – 37芯

A –锁紧螺纹位于针方向
B –锁紧螺纹位于孔方向

0101 – 100pF
0471 – 470pF
0102 – 1nF
0222 – 2.2nF
0332 – 3.3nF
0472 – 4.7nF

050 – 50V
100–100V
200- 200V

无:工业级 -25~+85℃
J :普军级-40~+125℃
JJ :军用级-55~+125℃

命名方法举例1： LLDH15A
表示：15芯D型滤波转接器，锁紧螺纹位于针方向，滤波电容值为1000pF
额定电压为100VDC ，工业级产品

命名方法举例2： LLDH09BJ
表示：9芯D型滤波转接器，锁紧螺纹位于孔方向，滤波电容值为1000pF
额定电压为50VDC ，普军级产品
