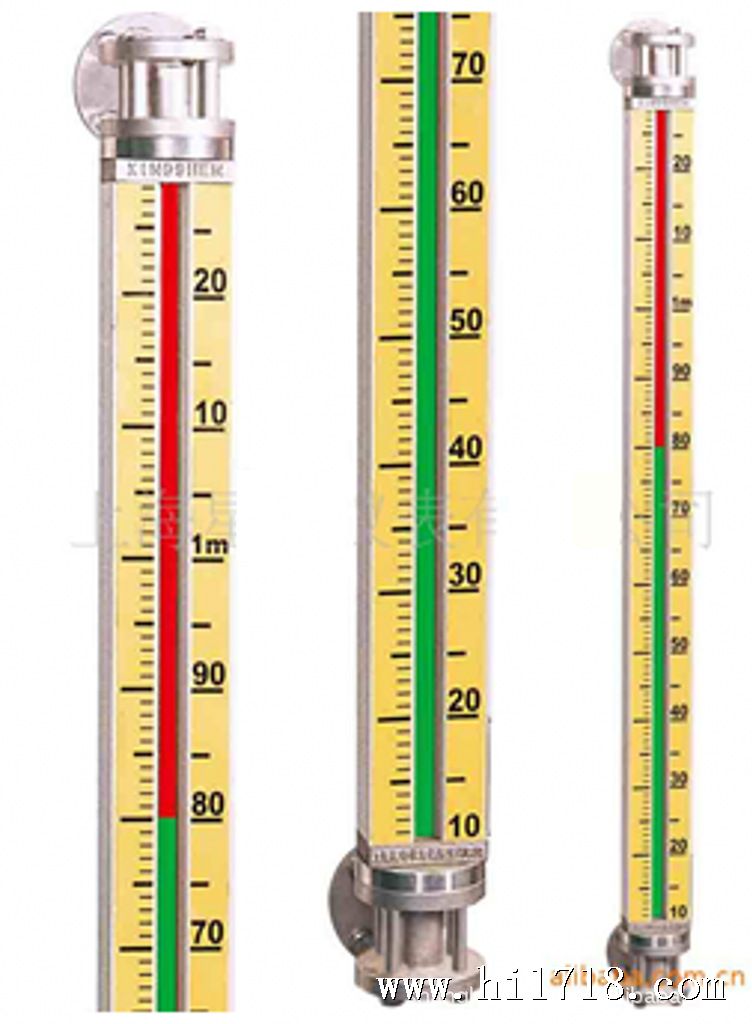

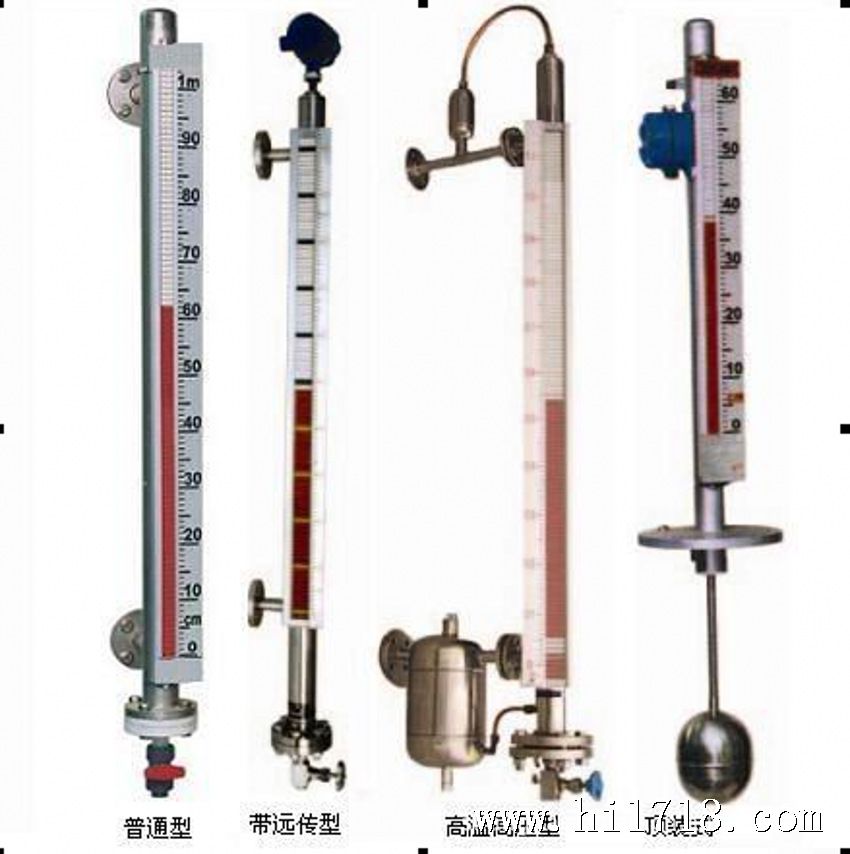

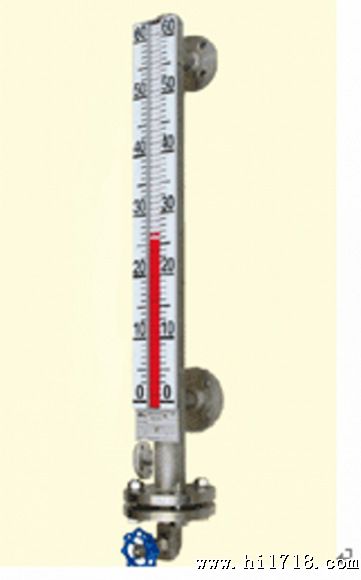

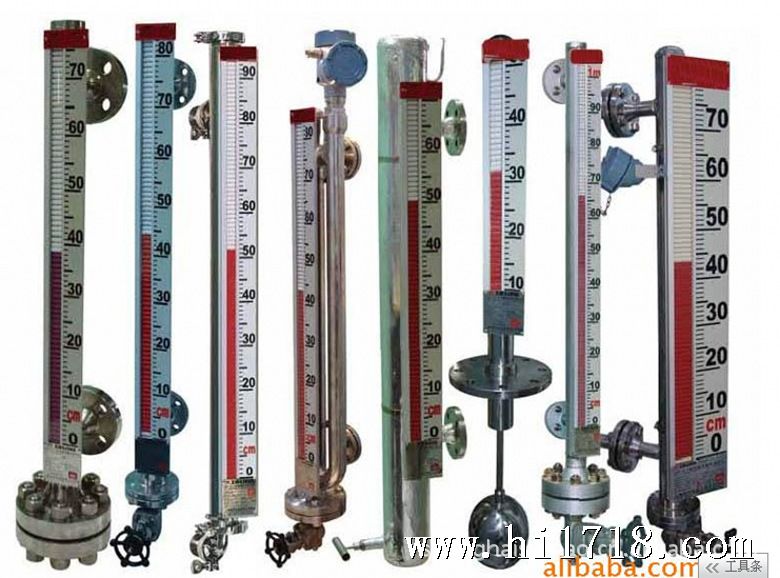

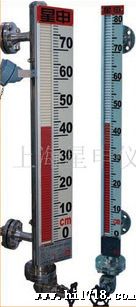

UHZ-518C系列侧装式磁翻柱液位计

一、概述

  UHZ-518C系列侧装式磁翻柱液位计，是本公司引进、吸收国外同类产品，并加以吸收，消化，提高，按原化学工业部颁布的磁性液位计标准HG/T21584-95研制生产的产品。可用于各种塔、罐槽、球形容忍器和锅炉等设备的介质液位检测。该系列磁性液位计可以做到高密封，防泄漏和适应高压高温、腐蚀性条件下的液位测量，具有可靠的安全性，它弥补了玻璃板（管）液位计指示不清晰、易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。全过程测量无盲区，显示醒目、读数直观，且测量范围大。特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒有害、强腐蚀性介质，更显其优越性。因此，它比传统的玻璃管，板式液位计具有更高的可高性、安全性、先进性、实用性。

    侧装式磁翻柱液位计的显著特点是液体介质与指示器完全隔离，所以在任何情况下都非常安全、可靠、耐用，而且各种型号的液位计配上液位报警、控制开关，可实现液位或界位的上、下限越位报警，控制或连锁；配上静压式液位变送器或干簧-电阻式液位变送器，可将液位，界位信号转换成二线制4-20mADC标准信号，实现远距离指示、检测、记录与控制。该系列侧装式磁翻柱液位计可广泛适用于电力、石油、化工冶金环保、船舶、建筑、食品等各行各业生产过程中的液位测量与控制。

二、结构原理

    侧装式磁翻柱液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。

三、特点

1．适合容器内液体介质的液位、界位的测量。除现场指示，还可配远传变送器、报警开关、控制开关，检测功能齐全。

2．指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。

3．测量范围大，不受贮槽高度限制。

4．指示机构与被测介质完全隔离，因而密封性好，可靠性高，使用安全。

5．结构简单，安装方便，维护费用低。

6．耐腐蚀、无需电源、防爆。

四、主要技术参数

    测量范围：300-15000mm

    准确度：±10mm，±16mm

    翻柱直径：10mm，16mm

    工作压力：≤2.5MPa（2.5Mpa以上可另行设计）防腐型≤0.6Mpa

    介质密度：≥0.45g/cm³

    介质密度差：≥0.15g/cm³（测量界位）

    介质温度：-20°+250℃（特殊要求可达450°）

    介质粘度：≤0.4pa·S，对于粘度大的介质或温度低时易结晶的介质，可根据用户要求选用加热型夹套式液位计。

  环境振动：频率≤25Hz，振幅≤0.5mm

    跟随速度：≤0.08m/s

    本厂出厂连接法壮尺寸：DN25，PN1.0（公制管）

五、安装、使用和维护

1．侧装式磁翻柱液位计安装必须垂直，以保证磁性浮子在主导管内上下运动自如。

2．侧装式磁翻柱液位计与容品之间应装有截止阀，以便清洗和检修时切断物料。

3．侧装式磁翻柱液位计筒体周围不容许有导磁体靠近，否则会直接影响液体计正常工作。

4．液位计出厂时一般不保温，但可根据用户需求代为保温。如用户自行采用伴热管路时，必须选用非导磁材料。

5．为防止运输途中磁性浮子在主导管内高速滑动而被撞击，液位计出厂前，用卡丝将磁性浮子固定在下引液管处，用户在安装使用前应先抽去卡丝方能安装。

6．液位计安装完毕后，需用磁钢进行校正，对磁翻柱导引，使零位以下显示红色，零位以上显示白色。

7．液位计投入运行时，应先打开上引液管阀门，然后慢慢开启下引液管阀门，让液本介质平稳地进入主导管，避免液体介质带着浮子急速上升，造成磁翻柱翻转失灵或翻乱（若遇此现象，可用磁钢重新校正）

8． 打开底法兰闷板，装入磁性浮子时，应注意重端带磁性一端向上，不能倒装！

9． 液位计筒体不应有固体杂质和磁杂质进入，以免对浮子造成卡阻及减弱浮力。

10．      根据介质情况，可定期清洗主导管，清除管内沉积物杂质。
