一、产品概述

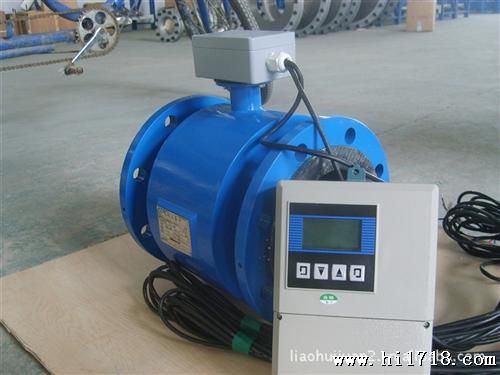

     智能电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。

     广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。

二、技术参数

公称通径（mm）：管道式四氟衬里：DN10～DN600   管道式橡胶衬里：DN40～DN1200

流动方向：正，反，净流量

量程比：150：1

重复性误差：测量值的±0.1%

等级：管道式：0.5级，1.0级

被测介质温度：普通橡胶衬里：－20～＋60℃

高温橡胶衬里：－20～＋90℃

聚四氟乙稀衬里：－30～＋100℃

高温型四氟衬里：－20～＋180℃

额定工作压力：（高压可定制）DN6－DN80：≤1.6MPa  DN100－DN250：≤1.0MPa

DN300－DN1200：≤0.6MPa

电导率范围：被测流体电导率≥5μs/cm

电流输出，负载电阻：0～10mA：0～1.5kΩ  4～200mA：0～750 kΩ

数字频率输出：输出频率上限可在1～5000HZ内设定带光电隔离的晶体管集电极开路双向输出。

供电电源：AC220V或DC24V

要求直管段长度：上游≥5DN，下游≥2DN

连接方式：流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB11988的规定

防爆等级：mdIIBT4

防护等级：IP65，特殊订制可达IP68

环境温度：－25～＋60℃

相对温度：5%～95%

消耗总功率：小于20W
