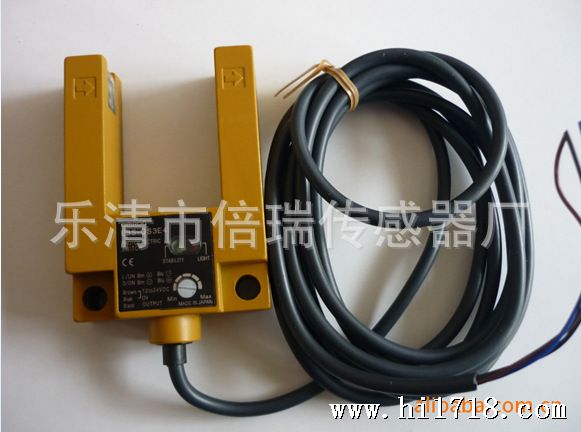

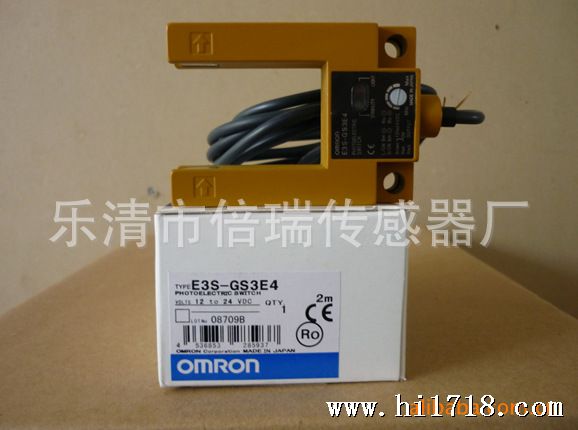

：欧姆龙(OMRON)光电开关 E3S-GS30E4 【图】
价格：电议
地区：浙江 乐清市
电 话：86 0577 61762735
手 机：18057703293
传 真：86 0577 62735231
-
图文详情
-
产品属性
-
相关推荐
供应OMRON欧姆龙接近开关 E3JK E3JM E3S E3R E3F2 E3X E32 E3S E3Z EE-SX671-672 系列
欢迎来电咨询，竭诚为您服务 ；张先生24 QQ. 额定值 / 性能
| 检测方式 项目 型号 | 对射型 | 回归反射型(带M.S.R功能) | 扩散反射型 | ||||||
| E3JM-10□4(T) | E3JM-R4□(T) | E3JM-DS70□(T) | |||||||
| 检测距离 | 10m | 4m （E39-R1使用时） | 700mm(白纸200×200mm) | ||||||
| 标准检测物体 | φ14.8mm以上的不透明体 | φ75mm以上的不透明体 | —— | ||||||
| 差动距离 | —— | 检测距离20％以下 | |||||||
| 指向角 | 投·受光器：各3～20° | 1～5° | —— | ||||||
| 光源(发光波长) | 红外光二极管(950nm) | 红色发光二极管(660nm) | 红外光二极管(950nm) | ||||||
| 电源电压 | DC12～240V±10％ 脉动(p-p)10％以下、AC24～240V±10％ 50/60Hz | ||||||||
| 消耗电流 | DC | 3W以下 | 2W以下 | ||||||
| AC | 3W以下 | 2W以下 | |||||||
| 控制输出 | 继电器输出(E3JM-□□M4(T))：1c接点 AC250V 3A(cosφ=1)以下、DC5V 10mA以上 DC无接点输出(E3JM-□□S4(T))：DC48V 100mA以下 （残留电压2V以下） 入光时ON/遮光时ON 开关转换式 | ||||||||
| 寿命(继电器 输出) | 机械 | 5,000万次以上（开闭频率18,000次/小时） | |||||||
| 电气 | 10万次以上（开闭频率1,800次/小时） | ||||||||
| 响应时间 | 继电器输出 | (E3JM-□□M4(T))动作·复位： 各30ms以下 | |||||||
| DC无触点输出 | (E3JM-□□S4(T))动作·复位： 各5ms以下 | ||||||||
| 灵敏度调整 | —— | 单转电位器 | |||||||
| 使用环境照明度 | 受光面照度 白炽灯：3,000lx以下 | ||||||||
| 使用环境温度 | 动作时：-25～+55℃、保存时：-30～+70℃ （不结冰、不结露） | ||||||||
| 使用环境湿度 | 动作时：45～85％RH、保存时：35～95％RH （不结露） | ||||||||
| 绝缘电阻 | 20MΩ以上（DC500V兆欧表） | ||||||||
| 耐电压 | AC2,000V 50/60Hz 1min | ||||||||
| 振动 | 耐久 | 10～55Hz 上下振幅 1.5mm X、Y、Z各方向 2h | |||||||
| 误操作 | 10～55Hz 上下振幅 1.5mm X、Y、Z各方向 2h | ||||||||
| 冲击 | 耐久 | 500m/s2 X、Y、Z各方向 3次 | |||||||
| 误操作 | 100m/s2 X、Y、Z各方向 3次 | ||||||||
| 保护结构 | IEC规格 IP66 | ||||||||
| 连接方式 | 端子板式 | ||||||||
| 质量（捆包状态） | 约270g | 约160g | |||||||
| 材料 | 外壳 | ABS | |||||||
| 透镜部 | 丙烯酸酯树脂 | ||||||||
| 保护罩 | 聚碳酸酯 | ||||||||
| 安装金属配件 | 铁 | ||||||||
| 附件 | 安装配件（带螺钉）、螺母、端子保护罩、导线安装螺母 （「-US」型除外）、使用说明书，反射板 （限回归反射型） | ||||||||
* 带定时器功能传感器（E3JM-□□□4T）的定时器功不能设为无效。
E3JK
| 检测方式 型号 项目 | 对射型 | 回归反射型 | 扩散反射型 | 扩散反射型 | |||||
| E3JK -5M□ | E3JK -5S3 | E3JK -R2M□ | E3JK -R2S3 | E3JK -R4M□ | E3JK -R4S3 | E3JK -DS30M□ | E3JK -DS30S3 | ||
| 检测距离 | 5m | 2.5m （E39-R1使用时） | 4m（E39-R1使用时） | 300mm （白纸100×100mm） | |||||
| 标准检测物体 | φ14.8mm以上的不透明体 | φ75mm以上的不透明体 | —— | ||||||
| 差动距离 | —— | 检测距离的20％以下 | |||||||
| 指向角 | 投·受光器：各3～20° | 1～5° | —— | ||||||
| 光源(发光波长) | 红外光二极管(950nm) | 红色发光二极管(660nm) | 红外光二极管(950nm) | ||||||
| 电源电压 | DC12～240V±10％ 脉动(p-p)10％以下、AC24～240V±10％ 50/60Hz | ||||||||
| 消耗电流 | DC | 3W以下 | 2W以下 | ||||||
| AC | 3W以下 | 2W以下 | |||||||
| 消耗电压 | 投·受 | 20mA以下 | |||||||
| 控制输出 | 继电器输出： AC250V 3A (cosφ=1) 以下、DC5V 10mA以上 | DC SSR 负公共端 DC48V 100mA以下 漏泄电流 0.1mA以下 带负载短路 保护 | 继电器输出： AC250V 3A (cosφ=1) 以下、DC5V 10mA以上 | DC SSR 负公共端 DC48V 100mA以下 漏泄电流 0.1mA以下 带负载短路 保护 | 继电器输出： AC250V 3A (cosφ=1) 以下、DC5V 10mA以上 | DC SSR 负公共端 DC48V 100mA以下 漏泄电流 0.1mA以下 带负载短路 保护 | 继电器输出： AC250V 3A (cosφ=1) 以下、DC5V 10mA以上 | DC SSR 负公共端 DC48V 100mA以下 漏泄电流 0.1mA以下 带负载短路 保护 | |
| 寿命 (继电器 输出) | 机械 | 5,000万次以上（开闭频率18,000次/小时） | |||||||
| 电气 | 10万次以上（开闭频率1,800次/小时） | ||||||||
| 应答时间 | 30ms以下 | 10ms以下 | 30ms以下 | 5ms以下 | 30ms以下 | 5ms以下 | 30ms以下 | 5ms以下 | |
| 灵敏度调整 | —— | 单回转开关 | |||||||
| 使用环境照度 | 受光面照度 白炽灯：3,000lx以下 | ||||||||
| 周围环境温度 | 动作时：-25～+55℃、保存时：-30～+70℃ （不结冰、不结露） | ||||||||
| 周围环境湿度 | 动作时：45～85％RH、保存时：35～95％RH （不结露） | ||||||||
| 绝缘电阻 | 20MΩ以上（DC500V兆欧表） | ||||||||
| 耐电压 | AC1,500V 50/60Hz 1min | ||||||||
| 振动 | 耐久 | 10～55Hz 上下振幅 1.5mm X、Y、Z各方向 2h | |||||||
| 误操作 | 10～55Hz 上下振幅 1.5mm X、Y、Z各方向 2h | ||||||||
| 冲击 | 耐久 | 500m/s2 X、Y、Z各方向 3次 | |||||||
| 误操作 | 100m/s2 X、Y、Z各 方向 3次 | 500m/s2 X、Y、Z各 方向 3次 | 100m/s2 X、Y、Z各 方向 3次 | 500m/s2 X、Y、Z各 方向 3次 | 100m/s2 X、Y、Z各 方向 3次 | 500m/s2 X、Y、Z各 方向 3次 | 100m/s2 X、Y、Z各 方向 3次 | 500m/s2 X、Y、Z各 方向 3次 | |
| 保护结构 | IEC规格 IP64 | ||||||||
| 连接方式 | 导线引出式（标准导线长2m） | ||||||||
| 质量(捆包状态) | 约420g | 约250g | |||||||
| 材质 | 外壳 | ABS | |||||||
| 透镜部 | 丙烯酸酯树脂 | ||||||||
| 金属安装配件 | 铁 | ||||||||
| 附属品 | 金属安装配件（带螺钉）、螺母、使用说明书、反射板（仅限回归反射型） | ||||||||
