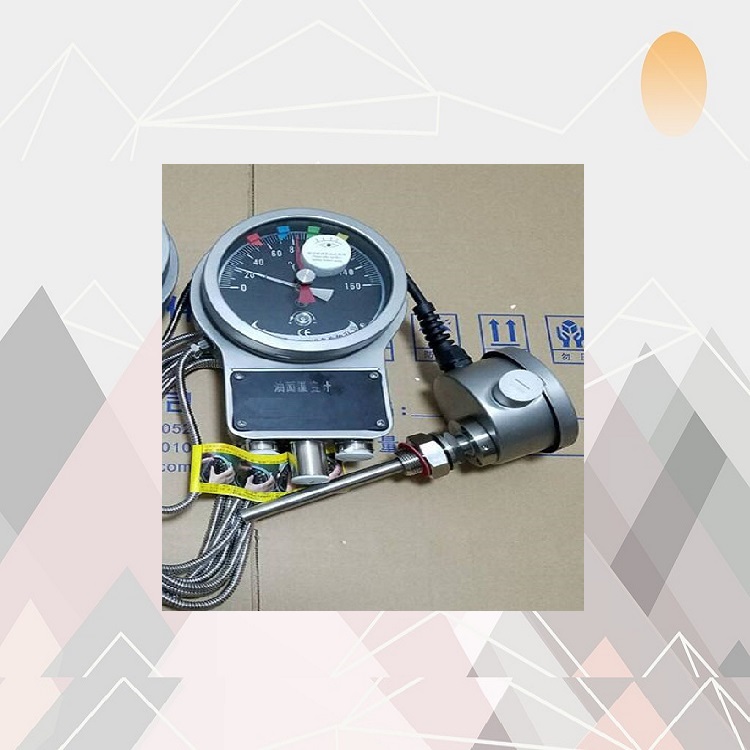

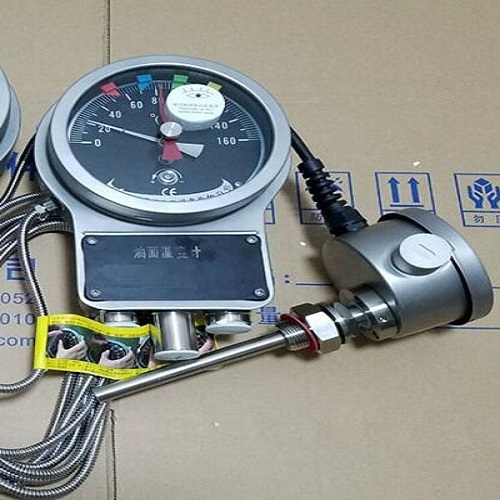

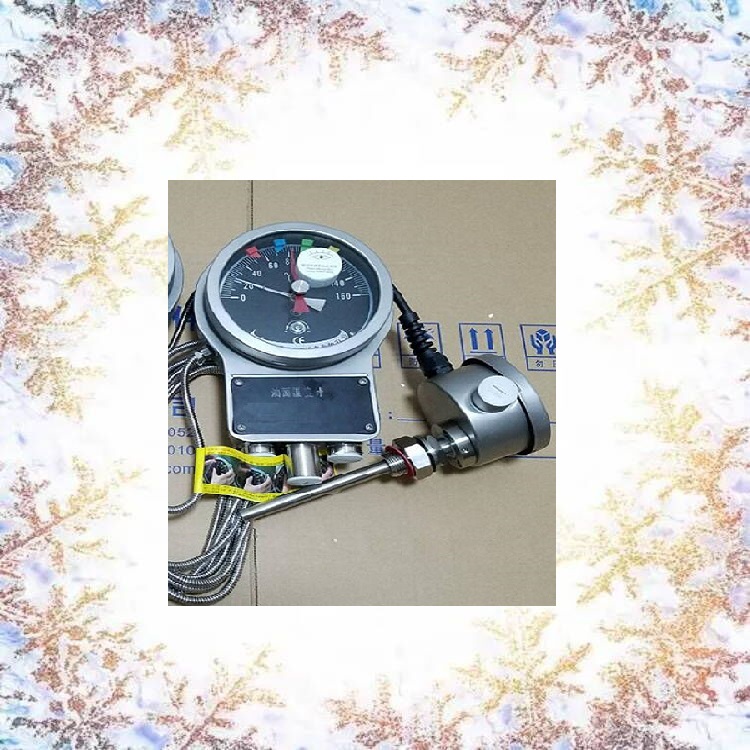

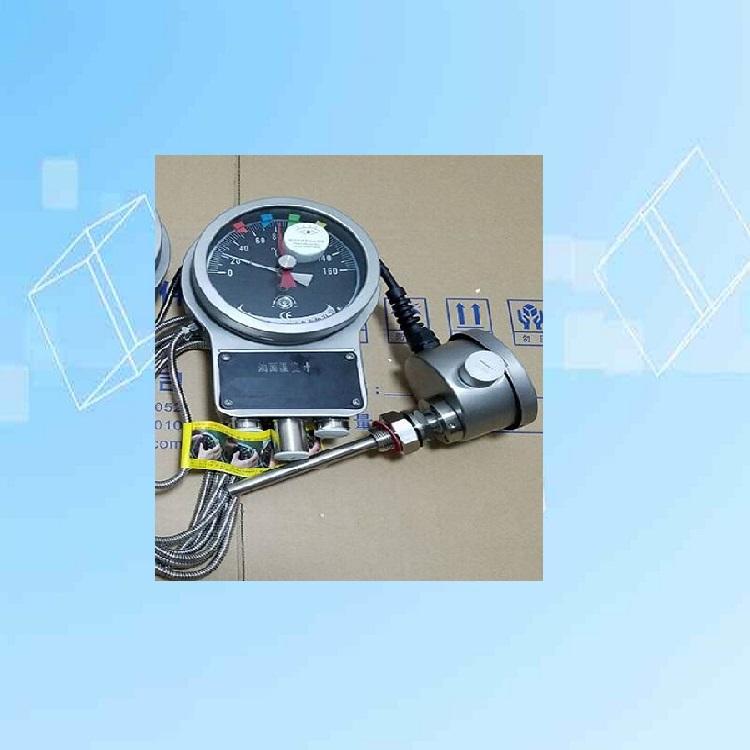

变压器油面温控器DS04-BWY2-804AJ(TH)变压器油面温控器DS04-BWY2-804AJ(TH)

BWY2－804AJ（TH）系列变压器油面温控器是采用复合温升原理而设计的变压器仪表。适用于变压器及其它设备的温度检测和控制。该仪表具有良好的防护性能，能在户外条件正常工作，仪表内装有四至六组可调控制开关，可别用于变压器的冷却系统控制与信号报、温跳闸等。通过嵌装在一次表内的温度变送器或Pt100铂电阻，能输出与温度值对应的DC（4-20）mA电流信号或Pt100铂电阻信号，供计算机系统和二次仪表使用，实现无人电站管理。

变压器油面温控器，主要由弹性元件、传感导管、感温部件、温度变送器和数显仪组成。由弹性元件、传感导管和感温部件构成的密封系统内充满感温介质，当被测温度变化时，感温部件内的感温介质的体积随之变化，这个体积增量通过传感导管传递到仪表内弹性元件，使之产生一个相对应的位移，这个位移经机构放大后便可指示被测温度，并驱动微动开关，输出开、关控制信号以驱动冷却系统和温报、温跳闸，达到控制变压器温升的目的。

主要技术指

工作条件：环境温度（-40～+55）℃ 相对湿度：≤95%RH

准确度：1.5级(依据准JB/T8450-2005)

测量范：（0～160）℃

开关性能：四组可调开关，开关均能在量程内任意设定（按用户要求多可达6组开关）

开关动作点：K1=55℃，K2=65℃，K3=100℃， K4=120℃

开关额定功率：AC220V / ，DC220V/3A

温包尺寸：Φ15,插入深度不小于150 mm

安装螺纹：(M27×2)mm或(M33×2)mm

毛细管长度：6m，按用户要求长可制作18 m

防护等级：IP55

保护功能：短路保护(自恢复)；过热保护(自恢复)
