一、YGHLC高数字接触回路电阻测试仪的用途及特点

按新《电力设备交接和预防性试验规程》要求，各种开关设备导电回路电阻的测量，其测试电流不得小于100A/200A。对此我公司按新规程要求设计开发出新一代智能回路电阻测试仪产品，该产品适用于测试高低压开关的主触头接触电阻值，高低压电缆线路的直流电阻值等。智能回路电阻测试仪采用100A/200A恒流输出。输出电压达10V可采用载面细的测试线，大大减轻了现场测试人员的劳动强度。测试过程全部由单片控制自动实施，高，复测性好，简单易行，测试数据液晶显示，结果打印。适用于不同的工作环境。

二、YGHLC高数字接触回路电阻测试仪主要技术指标及使用条件

?        测量范围：0-1999μΩ 分辨率：1μΩ

?        测量电流：＞100A /200A DC

?        显示方式：液晶显示、结果打印

?        工作温度：-10℃~50℃

?        工作电流：AC220V±10%

?        体 积：445×285×230

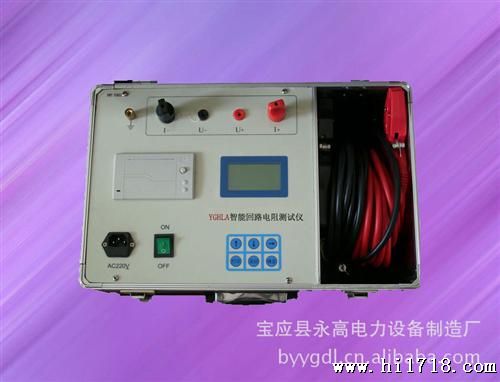

三、YGHLC高数字接触回路电阻测试仪面板及各键功能介绍（如图一）

 ●      +I  -I接线柱：输出电流端子

●      +U  -U接线柱：电压采样端子

●      AC220V：电源插座及开关

●       ┻ ：仪器接地端子

●      液晶屏：显示数据和操作提示

●      打印机：打印测试结果

●      按键：主要功能详见（使用方法）

四、YGHLC高数字接触回路电阻测试仪使用方法

4.1、接通仪器的电源线，将随机配备的专用测试线取出并接好，其中红、黑两把测试钳分别夹到接地线两端线鼻子上，并用力摩檫接触点，确保接触良好，测试线另一端与仪器的接线端子对应接好（注意红、黑的颜色对应，并粗线接电流端子，细线接电压端子）。

4.2、确认无误后，接通电源开关，显示：

 按“→”键，进入测试时间

   按“↑↓”键，选择测试时间

4.3设置好各项参数，按确定键后,仪器自动测试，并显示结果：

4.4按“打印”键，仪器打印测试结果。

4.5若重新测试，请按“返回”键，重新测试。

本机内置100A开关电源，使之达到恒流100A两套回路实时跟踪测试。保证测试结果正确。

 4.6如显示电流无回路请检查接线是否正确或被测品超量程。

 4.7测试结束后请关掉电源。

 4.6测试钳请爱护。

五、YGHLC高数字接触回路电阻测试仪配套

?        主机一台

?        测试线             1套

?        保险丝10A         2只

?        电源线             1根

?         产品使用说明书    1份

六、YGHLC高数字接触回路电阻测试仪本产品自售出之日起保修三年，终生维护。
