流量计概述

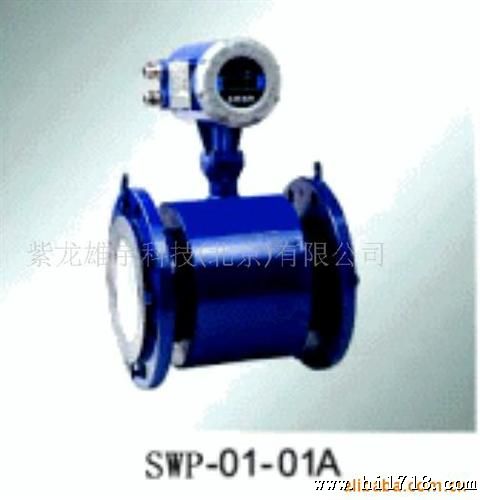

SWP系列电磁流量计是采用微智能化技术开发的一种高技术产品。它分为现场显示型（一体型）和远传显示型（分体型）两大类，它能测量导电液体介质，包括酸、碱、盐等强腐蚀性及液固两相体的体积流量。

测量原理
测量原理是基于法拉第电磁感应定律。即：导电液体在磁场中作切割磁力线运动，导体中产生感应电动势，其感应电动势E为：
E＝KBVD
K＝仪表常数
B＝磁感应强度
V＝测量管截面的平均流速
D＝测量管的内直径

测量流量时，液体流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速（亦即体积流量）成正比的电压，因此要求被测的流动液体具有限度的电导率。其感应通过二个与液体直接接触的电极检出，并通过电缆传送至放大器，然后转换成统一输出信号。

这种测量方式具有如下优点：

1、测量管内无阻流件，因此无附加压力损失。
2、由于信号在整个充满磁场的窨中形成，它是管道截面上的平均值。因此，从电极平面间所需直管段相对较短，长度为5譊N（DN为导管的内直径）。
3、只有管道和电极与被测液体接触。因此，只要合理选择电极及管道内衬材料，即可达到耐腐蚀、耐磨损的要求。
4、传感器输出信号是一个与平均流速成线性关系的电动势。
5、测量结果与液体的压力、温度、密度、粘度、电导率（不少于低电导率）等物理参数无关，所以测量高、工作可靠



口　　　　　径　　　　　　　　　DN10-200DN10-2000
电　极　材　料　　　1Cr18Ni9Ti,oCr18Ni12Mo2Ti,Hb,Hc,Ti,Ta1Cr18Ni9Ti,oCr18Ni12Ti,Hb,Hc,Ti,Ta
内　衬　材　料　　　　　　　PTFE、氯丁橡胶、聚氨脂　　　　　　　　　　　PTFE、氯丁橡胶、聚氨脂
介　　　　　质　　　　　　　　导电性液体（含固液二相）　　　　　　　　　　　导电性液体（含固液二相）
测　量　误　差　　　　　?0.2％/?0.5％?1.0％流量（按口径分）　　　　?0.2％/?0.5％/?1.0％流量（按口径分）
介质电导率　　　　　　　＞5礢/cm（水＞20礢/cm）　　　　　　　　　　＞5礢/cm（水＞20礢/cm）
流　速　范　围　　　　　　0.3～12m/s（流量单位可选择）　　　　　　0.3～12m/s（流量单位可选择）
连　接　法　兰　　　　　　　　　　国标GB9115国标GB9115
介　质　温　度　　　　　　　-25℃至150℃（橡胶衬里65℃）　　　-25℃至150℃（橡胶衬里65℃）
额　定　压　力　　　0.6MPa-4.0MPa（更高压力可特殊订货）　　0.6MPa-4.0MPa（更高压力可特殊订货）
传感器型号　　　　　　　　　　　SWP SWP
防　护　等　级　　　　　　　IP65；IP67；IP68（分体）　　　　　　　　　　IP65；IP67；IP68（分体）
转换器型号　　　　　　SWP-01/SWP-01ASWP-01/SWP-01A
输　出　信　号　
通　　　　　讯　　　　　　RS485RS485
应　　　　　用　　　　　　酸，碱，给排水，食品，纸浆，矿浆等　　　　酸，碱，给排水，食品，纸浆，矿浆等
显　　　　　示　流速，流量，百分比，电导比，累计流量，故障报警　　酸，碱，给排水，食品，纸浆，矿浆等
语　　　　　言　　中文　　　　　　　　　　　　　　　　　　　　　中文
供　电　电　源　　　220VAC，24VDC 220VAC，24VDC
安　装　形　式　　　　　一体式或分体式　　　　　　　　　　　　　　　　一体式或分体式

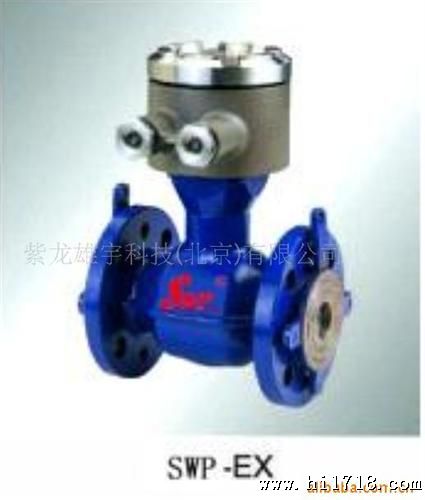

防　爆　认　证　　　　Exdm(ib)ⅡBT5~T6(适用分体)Exdm(ib)ⅡBT5~T6(适用分体)
安　联　设　备　　　　　LB910P齐纳安全栅　　　　　　　　　　　　　　LB910P齐纳安全栅
选　　择　　体　　　　　　　磁棒编程（配SWP-01A）　　　　　　　　　　磁棒编程（配SWP-02B）
企　业　标　准　　　　　　　Q/SWSM1-2002 Q/SWSM2-2002
