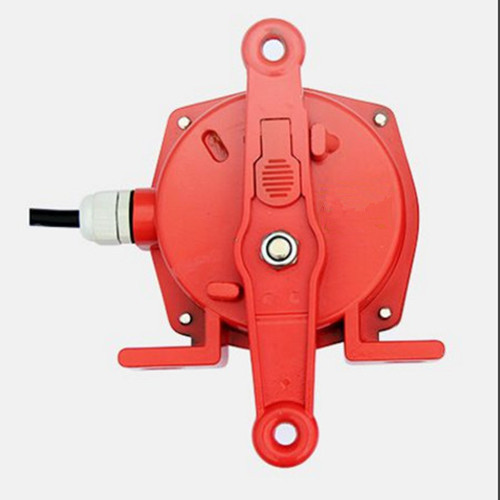

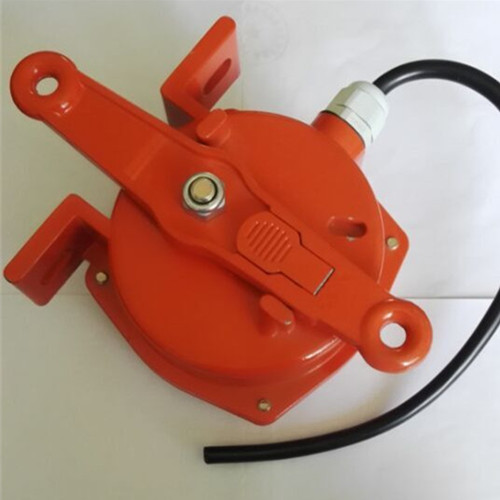

DCX-K-1双向拉绳开关


一、主要用途及适用范围:

DCX-K-1双向拉绳开关是用于带式输送机沿线紧急停机的一种保护装置。

DCX-K-1拉绳开关适用于煤炭、冶金、电力、化工、交通、水泥、码头等行业使用的带式输送机。拉绳开关适合在沿海及恶劣环境下使用。

二、主要技术参数:
产品型号:DCX-K-1 、DCX-K-2

开关触点数量:1常开、1常闭接点

触点容量:AC 220V 380V  ≤5A
复位方式:自动复位/手动复位
工作环境:相对湿度:≤90%(25℃)

 工作温度:-30~+40℃
外壳材料: 铸铝


三、 结构特征与工作原理:
本拉绳开关采用回转式凸轮结构。当拉杆手回转时,凸轮随之转动,使微动开关动作,输出开关量,发出报警信号和停机信号。拉绳开关复位方式1型为自动复位,拉杆解除拉力后,凸轮结构自动复位到原始状态。2型为手工复位,凸轮轴回转到角度自锁定位,需手工复位手柄后凸轮方能返回原始状态。本装置采用水、尘密封设计,较好水、灰尘进入机壳内。
四、 安装与接线:
双向拉绳开关应设置在带式输送机人行通道一侧,通过螺栓将开关固定在带式输送机中间机架的槽钢上,或安装在现场自备的角钢上,角钢与中间架焊接。拉绳开关间的距离不应过35m。开关距头部滚筒或尾部滚筒距离宜为10~20m。拉绳开关间用覆塑钢丝绳连接。钢丝绳松紧要适宜,同时钢丝绳应每3~4m设一托绳环,托绳环焊接在带式输送机中间架上。对两侧设人行道的带式输送机,在带式输送机的每一侧均应设双向拉绳开关。
五、订货须知:
1、注明型号、数量、供货日期。
2、对开关触点数量有要求时应予以注明。
3、覆塑钢丝绳及绳夹子、托绳环、安装支架。需单独订购。
