电缆故障测距仪

1）DAGC（数码增益自动控制）系统：可数字调节增益。杜原有同类型仪器因电位器旋钮的原因造成波形的失真。亦可做纯线形调节，有利于人工测试。

2）数字波形自动识别技术：可以识别市面电缆故障测试仪难以自动判断的波形和依靠机器自动识别人工难以判断的波形，并且清除测试盲区。

3）采用（真32位）ARM单片微机配合现场可编程门阵列技术，有利于仪器快速进行各种复杂运算、准确判断故障波形。

4）采用大屏幕真彩液晶显示

1采用了业界ARM芯片,处理速度成提高.使得自动测试瞬间可成,.

2 CT260B采用了的FPGA(大规模复杂可编程逻辑技术),将原来几十个芯片才能实现的功能,集成在一个芯片里,不仅解决述问题,而且通过优化的智能算法用软件实现了硬件功能,可在线升级用户产品,使技术.

3采用大屏幕真彩液晶显示,人机界面友好,操作简单直观,提示信息丰富

4 对内部硬件电路及软件算法做了优化，外形美观，体积轻巧,外形美观,便于携带,质量,

主要性能指

CT260B电缆故障碍智能测距仪（以简称CT260B）适用于电力电缆、通信电缆、同轴电缆、控制电缆的断线、混线、地气等芯线障碍的位置。

CT260B的大特色在于可自动测试许多典型故障，具体特色如：

1）DAGC（数码增益自动控制）系统：可数字调节增益。杜原有同类型仪器因电位器旋钮的原因造成波形的失真。亦可做纯线形调节，有利于人工测试。

2）数字波形自动识别技术：依靠机器自动识别人工难以判断的波形，并且清楚测试盲区。

3）采用（真32位）ARM单片微机配合现场可编程门阵列技术，有利于仪器快速进行各种复杂运算、准确判断故障波形。

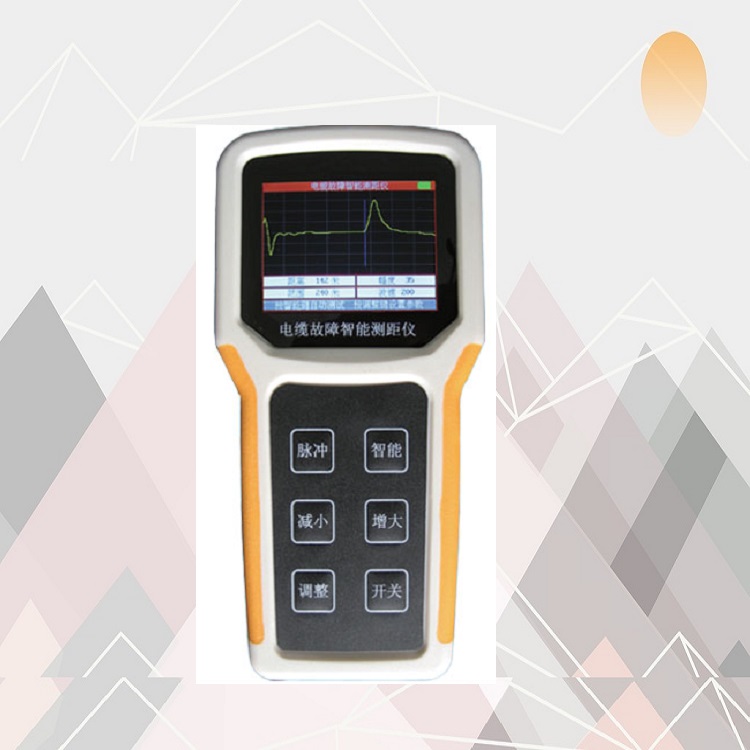

4）大屏幕彩色液晶显示,人性化界面中文菜单设计，只需六个键，即可完成部测试操作。

5）高能量锂电池，使用时间可达十小时（配合充电器充电）。

三、技术指

1）手动测试大测量范： 1Km

2）智能测试大测量范： 1Km

3）高辨率： 1m

4）测量盲区： 0m

5）功耗：1W

6）质量：0.5KG

7）体积：204×100×36mm3

8）使用环境温度：－15℃－＋45℃

储存温度：—20℃－＋55℃：2001年6月—2010年6月

四、仪器工作原理

本仪器是使用脉冲反射法来测量线路障碍,它属于遥测法，即在局内就可以准确地测量出线路障碍点的位置，不需要到现场去测量也不需要对端配合。其主要原理如：

仪器向待测电缆发射一个脉冲,发射波碰到障碍点就会反射到发送端，如果能测出它的往返时间，障碍点的距离就可以测出。如果用V表示发射波速度，T为发射波往返所用的时间，那么求距离的公式：

∵ 2L＝VT

∴ L=VT/2

例如：在线路发送出一个脉冲，经20μ的时间后，又返回了发送端，求障碍点距离。 已知发射波在电力电缆的传播速度为170m/μ（通信的一般是201 m/μ）。

L＝170×20/2＝1700m

五、电缆障碍的测试步骤

障碍性质判定

正确判断线路障碍的种类，采取的测试步骤，是准确测试出障碍点的保证，障碍种类如：

一、断线障碍：

电缆芯线一根或数根断开。

二、混线障碍

芯线之间缘降，造成信号衰减过大。

三、地气：

芯线对地缘降，传输质量变差。

四、缘不良

电缆芯线对地或线之间缘不良造成传输质量变差

障碍测试

先断开测试线对与局内设备的连接，使待测线路不带电。使用CT260，先用智能测试，如无法解决改用手动测试。

六、智能测试

按开关键，打开仪器，将测试线连接仪器及障碍线对，按智能键 ，即可显示测试结果。

注意：仪器开机缺省设置波速度为170m/μ，智能测试时，用户需确认波速度值是否合适，如何修改波速度,见节说明。
