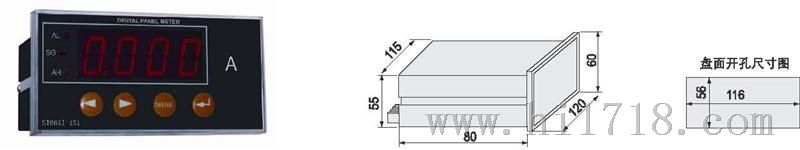

北京斯拓高科ST66 4I-4S1数字式测控仪表
价格:电议
地区:北京市
电 话:010-88110811


技术指标

等级                   0.5、0.2级,频率表0.1级

显示                     四位LED显示,另加符号位

输入   标称输入  电流AC1A、AC5A、DC20mA等;电压AC100V、AC220V、AC380V、DC75mV等

       过负荷   持续:1.2倍,瞬时:电流10倍(5秒),电压2倍(10秒)

电源   频 率    50/60Hz±10%

       辅助电源   AC、DC 80~270V

            功耗  ≤4VA

继电器输出     2~3路继电器输出,继电器触点容量:AC3A/250V阻性,DC5A/30V阻性

开关量输入    4路开关量输入干结点方式,Ri<500Ω接通;Ri>100kΩ断开

隔离耐压      输入和电源>AC2kV,输入和输出>AC1kV,电源和输出>AC2kV,输出与输出>1kV

绝缘电阻     ≥100MΩ

平均无故障工作时间    ≥50000h

通讯输出    RS-485接口,MODBUS-RTU协议,地址:默认1(1~256可选)

            波特率:默认9600(可选4800,9600)bps

46槽形数字式测控仪表型号、功能一览表

型号

类型

测量

继电器输出

数字通讯开关模块外围功能(可选项, 订货时说明)

ST66 4I-4S1

交流电流表

单相IL

2路



四路开关量输入

RS485 通讯(可选)

ST66 5I-4S1

直流电流表

单相IL

2路





ST66 4U-4S1

交流电压表

单相ULN

2路





ST66 5U-4S1

直流电压表

单相ULN

2路





ST66 4P3(P4)-4S1

有功功率表

三相kw

2路





ST66 4Q3(Q4)-4S1

无功功率表

三相kvar

2路





ST66 4F-4S1

频率表

Hz

2路





ST66 4H-4S1

功率因数表

三相COSφ

2路
