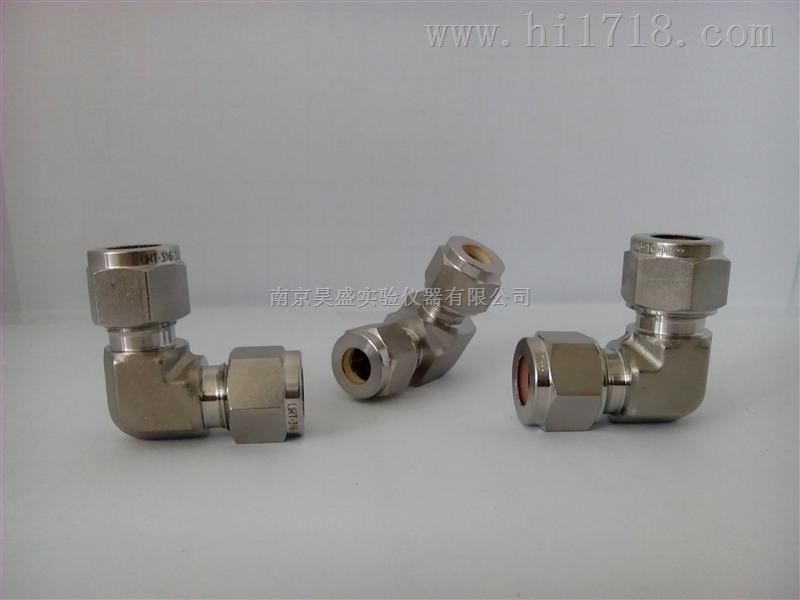

不锈钢直角接头

•  卡套接头具有连接牢靠、耐压能力高、耐温性，密封性和反复性好、安装检修方便、工作安全可靠等特点。它的工作原理是将钢管插入卡套内，利用卡套螺母锁紧，抵触卡套，切入管子而密封。它与钢管连接时不需焊接，有利于防火、防爆和高空作业，并能消除焊接不慎带来的弊端。因而它是炼油、化工、石油、天然气、食品、制药、仪器仪表等系统自控装置管路中的一种较为先进的连接件。适用于油、气、水等管路连接。

•  制造标准：公称压力：25MPa.40MPa 适用温度：≤450℃

•  适用介质：油、水、气等非腐蚀性或有腐蚀性介质制造材料： 316

• 配管：公制的Φ3～Φ14的BA级不锈钢管，和英制1/16，1/8，1/4,1/2，3/4管线 锥管螺纹：ZG,RT螺纹,NP螺纹T等 例如3毫米不锈钢直角接头3VU,1/4不锈钢直角接头，4VUF

•

                      不锈钢等径直角两通接头

•


TTube管外径	A ( mm )	D ( mm )	F ( mm )	通径( mm )	型号
不锈钢公制管等径直角接头
2mm	22.3	12.9	10	1.8	2VU
3mm	22.3	12.9	10	2.4	3VU
4mm	25.4	13.7	11	2.4	4VU
6mm	27.0	15.3	13	4.8	6VU
8mm	28.8	16.2	15	6.5	8VU
10mm	31.5	17.2	18	8.0	10VU
12mm	36.0	22.8	21	9.5	12VU
不锈钢英制管等径直角两通接头
1/8in.	22.4	12.7	10	2.4	2VUF
1/4in.	26.9	15.3	13	4.8	4VUF
3/8in.	30.5	16.8	16	7	6VUF
1/2in.	36.1	22.9	22	10	8VUF
