两级跑偏开关DBPP-02GKH-20-30-A，皮带输送机保护装置

型号：DBPP-02GKH-20-30-A,DBPP-02GKH-10-30-A

产品名称：两跑偏开关，皮带机输送保护装置，偏开关

两级跑偏开关DBPP-02GKH-20-30-A是用于检测带式输送机输送带跑偏量的产品,对于输送带在出现跑偏的情况下起到自动报警和停机的一种保护装置。

技术指标

1. 额定电压：AC220-380V

2．额定电流：1-15A

3. 触点数量:二组的常开、常闭接点

4．外壳护级别：DT型尘密外壳，护等级IP67

5．周围环境温度：-25～80℃

6．开关能在频率为10-60Hz，振幅为0.75mm(10g)的振动条件下工作

7．操作力：5～7㎏

两级跑偏开关DBPP-02GKH-20-30-A简介

跑偏开关有两级角度，一般常用的是：角度为：10、12、20.二级角度为：30、35、45.

基本原理

当输送带运行中出现跑偏时，输送带触碰开关立辊并使立辊偏转，当立辊偏转角度1级开关角度时，开关发出报警信号。当输送带跑偏严重，2级开关角度时，开关发出停机信号，实现输送带跑偏故障自动停机。当跑偏故障排除后，胶带机正常运转时，开关立辊可自动复位，回到初始状态。

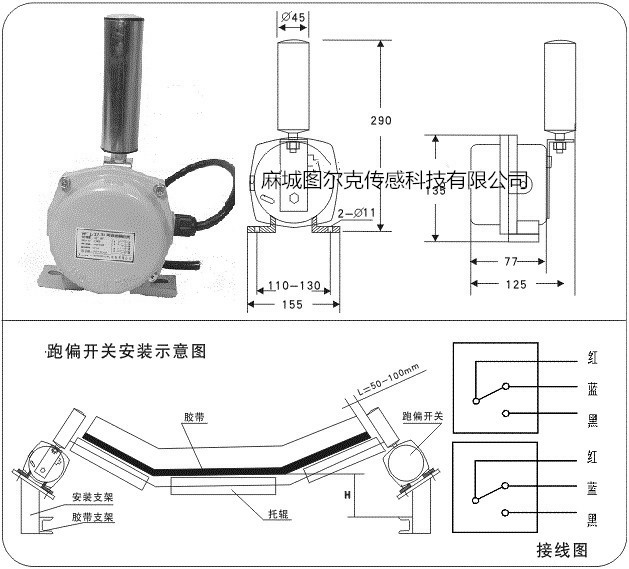

安装和调整

1.跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。

2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。

3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对）

4.跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架焊接，跑偏开关与跑偏开关支架用螺栓固定。

适用范围

两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。

两级跑偏开关

PXA-02GKH-10-30-A、PXA-02GKH-10-30-B、

PXA-02GKH-10-30-C、HFKPT1-10-45、

PXB-02GKH-10-30-A、PXB-02GKH-10-30-B、

PXB-02GKH-10-30-C、PXC-02GKH-10-30-A、

PXC-02GKH-10-30-B、PXC-02GKH-10-30-C
