振动样品磁强计 常温 型号:YP077-VSM-130库号：M331970   查看hh

一、主要功能：
可用于材料研究和开发、质量控制及产品检测，完成对磁性材料的基本磁性能的测
量和分析。可测量磁性材料的基本磁性能（如磁化曲线，磁滞回线，退磁曲线），得到相
应的各种磁学参数（如饱和磁化强度，剩余磁化强度，矫顽力，大磁能积，磁导率（包
括初始磁导率）等），可测量粉末、颗粒、片状、块状等磁性材料。
二、主要技术指标
1、 测量磁矩范围（磁极间距 40mm 时）：10-3
emu—300emu（灵敏度：5×10-5
emu）
2、 相对精度（量程 3emu 时）：优于±1%
3、 重复性（量程 3emu 时）：优于±1%
4、 稳定性（量程 3emu 时）：连续工作 4 小时稳定性优于±1%
5、 磁极间距固定为 40mm，极面直径为 60mm
6、 磁场强度：电磁铁提供 0-1.2T 之间（灵敏度 0.1mT）

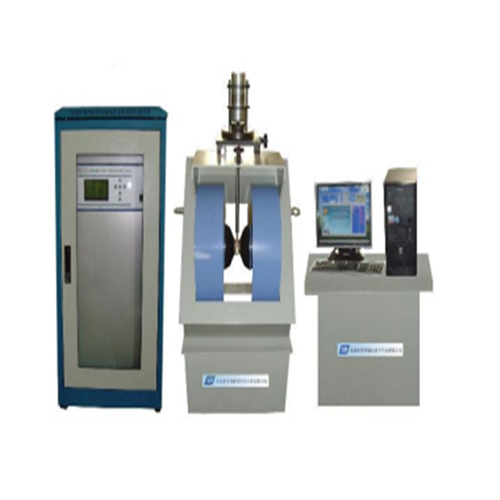

三、VSM 的组成：
1、SG-130 型电磁铁
2、振动头、振动架、样品室、探测线圈
3、磁矩测量单元（包括扫描电源、锁相放大器、特斯拉计、振动源）
4、联想品牌计算机
2
5、惠普打印机
6、测量软件
7、除湿机
四、主要仪器说明
1、电磁铁：
A、电磁铁为双轭固定气隙电磁铁成 45°座放，磁场在水平方向，固定气隙为 40mm，
极面直径Φ60mm，磁场高值优于 1.2T，电磁铁为自然冷却结构。
B、生产单位：长春市英普磁电技术开发有限公司
2、电磁铁直流稳流电源：
A、电源为可调式高稳定度稳流直流电源，功率为 3.5KW。在稳流状态时，稳流输出
电流能在额定范围内连续可调。
（一）主要功能
（1）输出功率：输出功率 0-3.5kW
（2）保护方式：缺相保护、过流保护、短路自动保护。
（二）技术指标
（1）电源为稳流输出：电流值可从 0-额定值连续可调。
（2）显示方式： 电流表 4 位半 LCD 数字显示。
（3）显示精度：±（1%+2 个字）
（4）工作时间：连续 8 小时工作（环境温度 20±5℃）
（5）输入电压：三相 380V±10%(三相五线制)
（6）输入频率：50Hz

3、 振动系统
A、包括振动杆、机械振动头、支架、样品室及探测线圈。
振动头可 360 度旋转，可 X、Y、Z 方向调整样品位置

4、 磁矩测量单元主机
A、主要技术指标
（1）磁矩量程分 300emu、150emu、80emu、40emu、30emu、15emu、8emu、
4emu、3emu、1.5emu、800memu、400memu、300memu、150memu、80memu、
40memu、30memu 和 15memu（即 0.015emu）共 18 档，液晶屏显示，高灵敏度
3
优于 5×10-5
emu；当磁矩量程为 3emu 时，测量磁矩的相对精度和重复性均优于±1%，
预热半小时，连续 4 小时工作的稳定性优于 1%。
（2）磁场量程高 3.2T，高分辩率 0.1mT，相对精度优于±1％。
（3）振动源输出频率 180Hz,频率稳定度优于 10-5，输出功率大于 50W。
5、计算机：
A、配制：E5800, 内存：2G, 硬盘：500G, 显示器：19 寸液晶

6、打印机：HP—1018
7、测量系统软件
A、系统软件型号为 JDAW2000C&D 型，可直接设置系统参数，直观显示数据；
B、原始数据文件后缀为 13D，直接存储于计算机之中，方便后续处理，可以使用 Excel
和 Origin 直接对数据进行处理；
C、测量的多种曲线和特性参数即可在微机屏幕上显示，软件可对数据进行任意选取，
局部放大，平移，可对曲线进行平滑处理，也可在激光打印机上输出打印；还
可由其它通用绘图软件上进行处理。
D、可自动测量磁化曲线，磁滞回线，快速 MH 回线，及背底曲线；在已知退磁因子
和样品密度的情况下，能将 VSM 的样品磁特性曲线自动转化为物质本身（即
闭路样品）磁性测量曲线
E、软件可同时算出单位制和高斯单位制下的曲线参数（饱和磁矩/饱和磁化强
度/比饱和磁化强度，剩余磁矩/剩余磁化强度，矫顽力，内禀矫顽力，矩形系数，
大磁能积，回线面积）；
五、保修期
保修期：一年。
六、生产周期
本产品生产周期为 8 个月
