10KV干式变压器技术参数SCB10-400/10-0.4干式变压器结构及特点：

SCB10环氧树脂浇注干式变压器具有安全，阻燃防火，无污染，可直接安装在负荷中心。免维护、安装简便。防潮性能好，停运后不经预干燥即可投入运行。损耗低，局部放电量低、噪音小、强迫风冷条件下可以120% 额定负载运行。自己备有完善的温度保护控制系统，为变压器安全运行提供可靠保障。该产品的可靠性指标已经达到国内先进水平。

10KV干式变压器技术参数SCB10-400/10-0.4干式变压器产品特点：

1.线圈采用铜导线缠绕或箔绕，以玻璃纤维增强，环氧树脂不加填料真空干燥脱气脱湿整体浇注，机械强度高，抗短路，耐冲击能力强。
2.高压绕组首末端及中间分接抽头采用铜嵌件预埋结构，钢性好，便于调档，美观整齐。
3.铁芯采用优质晶粒取向冷轧硅钢片叠制，45度全斜多阶梯接缝。表面用树脂绝缘涂层覆盖，耐潮湿，防锈，降噪。
4.铁芯、夹件和线圈之间采用弹性件夹紧，使线圈处于稳定压紧状态，以降低噪音。
5.变压器按自冷设计，整体浇注的高(低)压线圈筒壁内部预留有纵向通风道，可配备强迫风冷装置(冷却风机)，采用强迫风冷装置后，可提高输出容量20%。
6.配有温控器，在低压线圈顶部的预埋孔内放置铂电阻(PtlOO)。以监测变压器绕组温升，自动启停冷却风机并设有故障报警、超温报警和超温跳闸功能，为干式变压器提供可靠的过载保护装置，从而提高干式变压器运行的安全性。

10KV干式变压器技术参数SCB10-400/10-0.4干式变压器结构特点：

铁芯:铁芯选用进口优质冷轧硅钢片，三阶全斜接缝结构，芯柱采用F级无纬带绑扎，铁芯表面采用环氧树脂包封，降低了空载损耗，空载电流和铁皮噪声，夹件和紧回件经特殊表面处理，使产品外观质量有了进一步提高。

温控系统和风冷系统:采用横流顶吹式冷却风机，该冷却风机具有噪声小，风压高，外形美观等特点，增强了变压器的过载能力。温度控制采用智能温控仪，提高了变压器运行安全可靠性。

保护外壳和出线母排：保护外壳对变压器作进一步安全保护，防护等级有IP20、IP23等。外壳材料有铝合金、冷轧钢板，不锈钢等供用户选择。低压出线用标准母线排出线，侧出线和顶出线均可，也可为用户设计特殊出线方式。

10KV干式变压器技术参数SCB10-400/10-0.4干式变压器执行标准：

GB1094.11-2007 干式电力变压器
GB/T10228-2008 干式电力变压器技术参数和要求

GB1094.10-2003 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙

JB/T10008-2004 6~500KV级变压器声级

JB/T56009-1998 干式电力变压器产品质量分等
10KV干式变压器技术参数SCB10-400/10-0.4干式变压器及SCB10系列干式变压器技术参数：

10KV干式变压器技术参数SCB10-400/10-0.4干式变压器技术参数如下表：

SCB10系列10KV/6KV-0.4KV变压器技术参数图：

注：表中重量及外形尺寸数据仅供参考，如有变更，恕不另行通知。

10KV干式变压器技术参数SCB10-400/10-0.4干式变压器使用条件：

1.环境温度：-50℃~+50℃

2.海拔高度<=1000m

3.其他超出本技术条件规定的内容，由用户与我公司技术部协商处理，并在订货时注明。

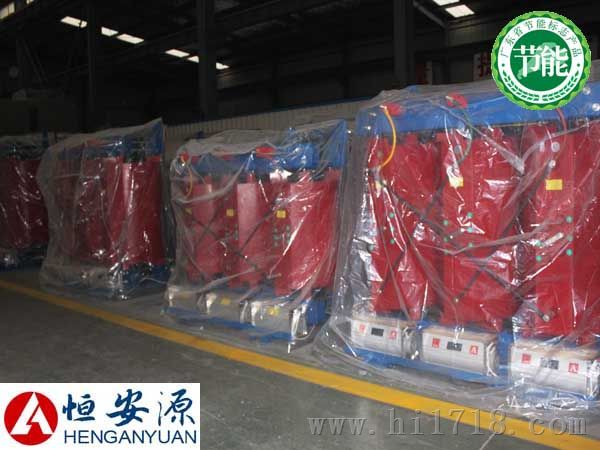

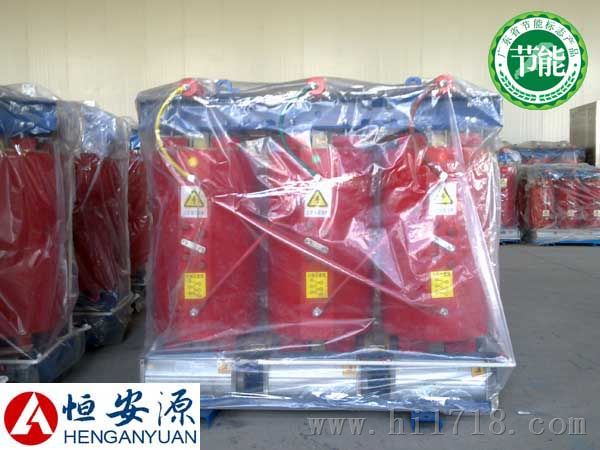

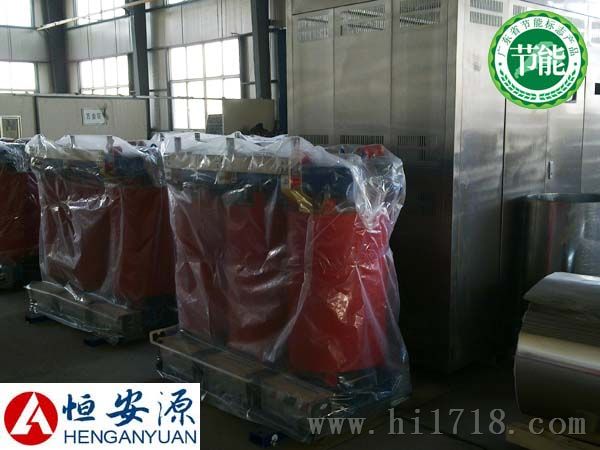

10KV干式变压器技术参数SCB10-400/10-0.4干式变压器真实图照：

10KV干式变压器技术参数SCB10-400/10-0.4干式变压器同容量变压器照片推荐：

S9及S11型400KVA全密封三相油浸式变压器

SCBH型400KVA非晶合金干式变压器

SCB-RL型400KVA环氧树脂浇注干式变压器

 SGB型400KVA敞开式非包封绝缘干式变压器

SZ型400KVA有载调压油浸式变压器

S13型400KVA节能型全密封油浸式变压器

S11(13)-M.RL型400KVA立体三角形卷铁心变压器

S(B)H15-M型400KVA非晶合金油浸式变压器

ZBW型400KVA组合式变电站（欧式箱变）

 ZG-H（Z）型400KVA组合式变压器（美式箱变）

 公司质量保证级售后承诺：

   1．我公司对生产的全部产品实行“三包”，保证产品采用材料和一流工艺，符合合同规定的质量﹑规定和性能要求。保证其合同设备经过正确安装﹑合理操作和维护保养，在合同设备使用期内运转良好，在规定的质量保证期内，对由于设计工艺或材料的缺陷而造成的故障负责，负责修理或更换有缺陷的电器元件。

2．设备的质量保证期为安装调试合格起一年，对产品终身提供技术服务，如出现质量问题，我公司保证及时指派技术人员赶到现场解决。

3．合同设备在质保期满前，如因卖方原因造成的质量问题，卖方应修复﹑更换，如因买方原因造成的问题，卖方也应及时修复和更换，但费用由买方承担。合同设备在质保期满后，如出现问题，卖方应及时修复﹑更换，并只收取成本费。

4．质保期外，卖方也应向买方提供及时的﹑质优的﹑价格优惠的技术服务和备品﹑备件供应，并实行定期维修﹑维护。

5．我公司为用户提供技术资料、产品说明书和图纸，也可同用户一起与相关职能部门做协调工作。

6．指导、协调用户安装、调试，并为用户培训技术操作人员。

7. 从发货之日起１８个月内，连续运转不超过１２个月，因制造不良而发生损坏和不能正常工作，本厂为用户更换和修理产品或零件，对产品实行“三包”，易损件﹑磨损件不在此限。保证发现质量问题后及时做出处理意见，在商定时间内派出技术人员，做到问题不解决，技术人员不撤离现场，使顾客满意率达到１００﹪。

10KV干式变压器技术参数SCB10-400/10-0.4干式变压器及其他系列变压器订货须知：

特种变压器订货须知
　　1、一般根据用户要求，写出技术协议，内容包括额定容量、一二次电压、调压方式及级数、联结组标号、短路阻抗、试验数据要求和其它特殊技术要求。
　　2、随着我公司技术进步和生产发展，产品在更新换代。本目录中所列各种数据允许在生产中进行调整，不另行通知，用户如有特殊技术要求，订货时可具体商定。
电力变压器订货须知
　　1、产品型号
　　2、额定容量(kVA)，三绕组变压器高、中、低压绕组容量比(％)
　　3、高压额定电压(kV)，调压方式，级数及分接电压百分比(％)
　　4、中压额定电压(kV)，调压方式，级数及分接电压百分比(％)
　　5、低压额定电压(kV)
　　6、短路阻抗(％)
　　7、联结组标号
　　8、冷却方式
　　9、特殊要求：如环境温度、海拔高度、相数、频率、有载分接开关、绝缘水平、环境要求。
箱式变电站订货须知
　　订货方订货时须提供以下资料：
　　1、变电站型号、数量；
　　2、变电站的型号、容量；
　　3、高压和低压接线方案及主要元件的型号和参数；
　　4、外壳材料、颜色及要求；
　　5、用户若有其它要求可在订货时面洽；
　　6、高原地区请提供海拔高度与气象条件。
