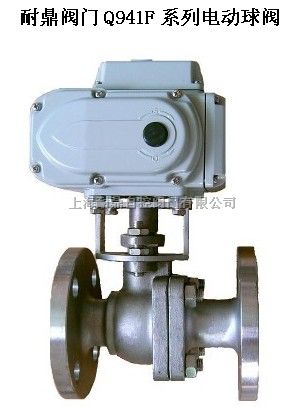

DCL-60E DCL-60E DCL-60

控制电路原理图

A型：极限位置开关（标准型）

 功能：通过开关电路实现开启、关闭操作，并输出一组有源位置信号（全开、全闭）。

B型：带中间位置开关功能：通过开关电路实现中间位置限制或输出一组指示阀门全开、全闭位置无源 开关信号。

结构：带两个中间位置开关。

C型：带电位器功能：通过开关电路控制阀门开启角度，输出与开度位置对应的电阻信号。

结构：带1000K电位器。

D型：带电位器和中间位置开关功能：通过开关电路控制阀门开启角度，输出与开度位置对应的电阻信号，同时输出一组无源位置信号。

结构：带电位器和中间位置开关。

E型：带控制模块（调节型）功能：调节作用，输入4～20mADC或1～5VDC，输出4～20mADC

结构：带控制模块和1K电位器。

F型：带R/I变换器

功能：输出4～20mADC阀位信号（对阀位实现全程反馈）

结构：带R/I变换器和1K电位器。
