NT-A二次风门气动控制系统
NT-A 二次风门气动控制系统结合国内外先进的气动控制技术，它是以标准压缩空气为动

力源，结受 DCS 来的 4～20mA 指令信号，线性调节二次风门开度，使二次风量与锅炉负荷及燃料投切相匹配，控制燃烧过程各级氧量保证燃料燃烬和锅炉经济燃烧。

系统组成

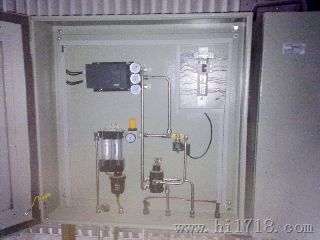

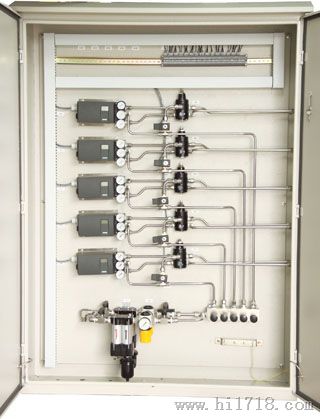

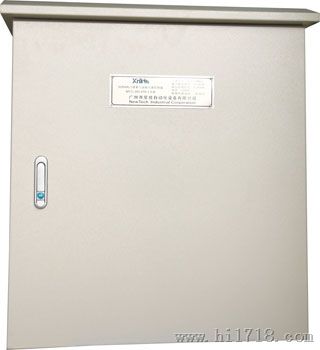

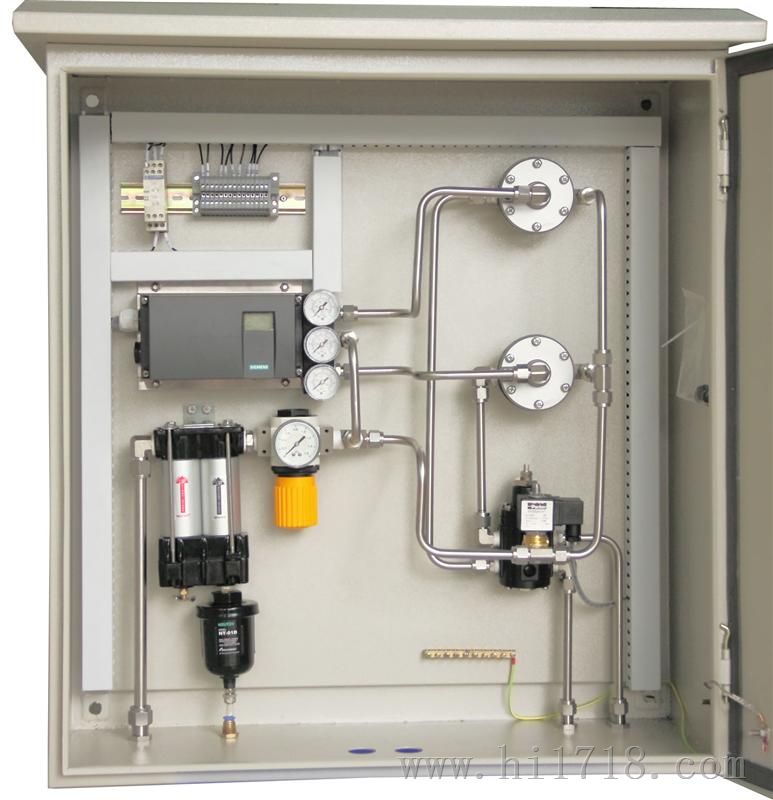

本系统由现场执行机构和三断自锁保护控制箱组成。现场执行机构安装在锅炉旁，由耐
高温气缸和安装在气缸上耐高温、抗震动的位置检测器组成；三断自锁保护控制箱布置在远
离锅炉位置，可根据现场布置几台智能定位器组成几个控制单元，由压缩空气净化系统、智
能定位器和三断自锁保护装置组成，智能定位器采用分体安装，这种安装方式很好地解决了
环境温度过高和震动对电子元器件损坏的问题，保证控制系统安全稳定运

系统功能特点
? 结构简单、操作方便；
? 性能稳定、高；
? 双作用气缸，无油润滑，耗气量低，推力大；
? 耐高温气缸，适合锅炉旁使用；
? 气缸启闭压力低，响应时间快，可调缓冲；
? 功能齐全，三断自锁保护控制；
? 定位器分体安装，适合于恶劣的环境；
  2
? 可靠性高、寿命长、故障率低、日常免维护
规格
型    号
缸径
(mm)
行    程
(mm)
推 进 力 (N)
(0.6MPa 时理论值)
动作角度
(°)
动作时间
(S)
NT-A～ ≤5
NT-A-63   63 100～ ≤5
NT-A～ ≤6
NT-A0～ ≤6
NT-A0～ ≤8
NT-A0～ ≤10
NT-A0～ ≤15
NT-A0～ ≤20
NT-A0～ ≤25

技术参数
? 气源压力：0.2～1.0MPa
? 输入指令信号：4～20mA
? 输出反馈信号：4～20mA
? 使用环境温度：-30~150℃(气动执行机构)
-30~80℃(控制箱)
? 使用环境湿度：≤95%
? 线性误差：≤0.5%
? 回差：≤1.0%
? 高，误差≤0.2%
? 耗气量 3.6×10
-2
m
3/
h
? 电源： 24~220V AC 或 24~220V DC
? 动作角度：0~90

NT-B二次风门气动控制系统
NT-B 二次风门气动控制系统以压缩空气为动力，接受调节器或人工给定标准电流（或气
压）控制信号，按线性调节规律，输出足够推力，连续操纵风门、档板，也可以用于其它各
类似调节场合。

系统组成
本系统由现场执行机构和就地控制箱组成，现场执行机构选用原装进口伺服气缸，可根
据用户安装使用要求提供不同行程的气缸；就地控制箱中装有压缩空气处理单元和电器转换
器。并可按控制系统要求配备各式控制柜，实现单控、层控、组控等不同控制方式。还可根
据用户要求，增加位置反馈装置和三断自锁保护功能。
系统功能特点
? 结构简单、便于操作；
? 体积小，重量轻，安装方便
? 双作用气缸，无油自润滑，自补偿密封；
? 性能稳定，高；
  3
? 寿命长、故障率低、日常免维护

技术参数
? 气源压力：0.3～1.0MPa
? 讯号压力： 0.02~0.1 MPa
? 输入指令信号：4～20mA
? 输出反馈信号：4～20mA
? 使用环境温度：-30~110℃（气动执行机构）；-30~80   ℃ （控制箱）
? 使用环境湿度：≤95%
? 线性误差：≤1.5%
? 回差：≤1.0%
? 动作角度：0~90°
