型号

FS-350-12

FS-350-15

FS-350-24

FS-350-36

FS-350-48

输出

直流输出电压

12V

15V

24V

36V

48V

输出电压容差

±1%

±1%

±1%

±1%

±1%

额定输出电流

29A

23.2A

14.5A

10

7.3

输出电流范围

0~29A

0~23.2A

0~14.5A

0~10A

0~7.3A

输出功率

348W

348W

348W

360W

350.4W

纹波及噪音

150mvp-p

150mvp-p

200mvp-p

200mvp-p

200mvp-p

电压可调范围

±10%

±10%

±10%

±10%

±10%

输入

输入电压范围

180~264VAC，255~373VDC

频率

47~63HZ

交流输入电流

3.5A/230VAC

效率

82%

82%

84%

85%

86%

冲击电流

50A/230VAC

漏电流

<3.5mA/240VAC

保护

特性

过载保护

额定输出功率的110%~135%启动过载保护

保护方式：打嗝模式，负载异常条件移除后可自动恢复

过压保护

15.6~17.8V

18.6~20.8V

30.6~33.2V

42.6~44.2V

54.8~56.6V

保护方式：打嗝模式，异常条件移除后可自动恢复

过温保护

TSW1检测整流管表面温度内部温度≥85℃±5℃启动过温保护

保护方式：关闭输出，温度恢复正常后可自动恢复工作

环境

工作温度、湿度

-10℃~+60℃，20%~90%RH

保存温度、湿度

-20℃~+85℃，10%~95%RH无冷凝

抗震性

10~500HZ，2G 10min/1周期，时长60分钟，各轴

安全

耐压性

输入输出间：1.5KVAC 输入与地：1.5KVAC 输出与地：0.5KVAC

绝缘电阻

输入输出间、输入与地、输出与地：100M ohms/500VDC

标准

安全标准

符合UL1012， IP44防护等级

EMC标准

符合EN55022，CLASSA

其他

尺寸

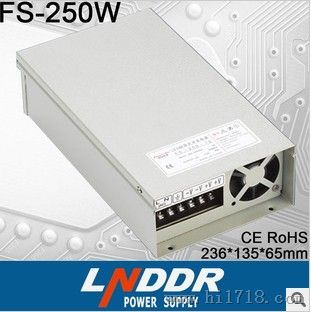

236*135*65mm (L*W*H)

重量/包装

1.4kg/12pcs/17.5kg/0.039立方米

备注

所有参数在未特别指明时，都是在230VAC电压输入，额定负载和25℃条件下测量所得值。

纹波和噪音电压是在20MHZ带宽示波器带12英尺双绞线末端加0.1μ和47μ电容时测得。

容差是电压设定误差、电压调整率和电流调整率之总和。
