金属管浮子流量计,金属管浮子流量计价格,金属管浮子流量计厂家

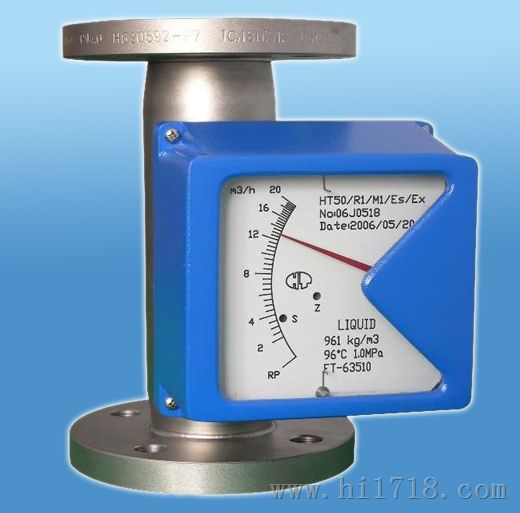

金属管浮子流量计

一、金属管浮子流量计概述
    金属管浮子流量计是基于浮子位置测量的一种变面积流量仪表。采用全金属结构、Modular概念设计,因其具有体积小、压损小、量程比大(101)、安装维护方便等特点,故广泛应用于各行业复杂、恶劣环境下、对小流量、低流速、各种苛刻介质条件的流量测量与过程控制。
    金属管浮子流量计的系列产品,针对不同的用户需求、不同场合,有多种测量形式供用户可选;按输出形式分有就地指示型、远传输出型、控制报警型,按输出形式分有就地指示型、远传输出型、控制报警型;按防爆要示分类,又可分为普通型、本质安全型、隔离防爆型三种。
    金属管浮子流量计采用了国际先进的 Honeywell无接触检测磁场角度变化的磁测传感器、并配以Motorola微处理系统,可实现液晶指示、累积、远传输出(4-20Ma)、脉冲输出、上下限报警输出等功能,该型智能信号变送器具有及高的和可靠性,完全可以取代进口同类型仪表,且具有性价比高、多参数标定、掉电保护等到特点。
    金属管浮子流量计的设计制作还考虑了用户工艺流向要求,有JTK50垂直安装式、JTK51上进下出安装式、JTK52侧进侧出安装式、JTK53底进侧出安装式、JTK54螺纹连接式、JTK56R/L水平安装式等安装方式可选。

二、金属管浮子流量计结构原理
LZ系列金属管浮子流量计由二部分组成:
传感器———测量管及浮子;
信号变送器———指示器;
   传感器的触液材质有四种:不锈钢、哈氏合金、钛材、不锈钢衬PTFE;用户可根据不同的角液材质,来满足工艺的耐压及介质防腐的需要。根据不同的测量要求,用户在选型时,可以选择不同的指示器组合,来实现不同的测量要求。    流量的测量是由指示器内的变送器通过耦合磁钢感受浮子位置的变化来完成流量的指示和信号的远传输出的。当被测介质自下而上流经测量管时,浮子受重力、浮力及流体流速对浮子垂直向上的推动力三者平衡时,浮子即相对而言静止在某个位置,这个位置随浮子与锥管的环面积、流体流速而变化,浮子的位置即对应被测介质流量的大小。

三、金属管浮子流量计特点
模块化组合设计,维修方便,正常使用免维护
单轴、非接触新型磁耦全结构,信号传输更稳定
双行、大屏幕液晶显示瞬时、累计流量,可带背光
智能型具有掉电保护、数据备份及恢复功能
全金属结构,抗震、耐压、耐温、防腐
短行程、总主250mm,设计安装更方便

四、 金属管浮子流量计技术参数
测量范围:(20℃)1-200000 lh  空气(20℃01013MPa)0034000m3h  参见流量表,特殊流量可订制
量程比:标准型101特殊型201
:标准型15级特殊型10
压力等级:标准型: DN15DN50 4.0MPa   DN80-DN200 1.6MPa
特殊型: DN15DN50 25MPa    DN80-DN200 16MPa
夹套的压力等级为16MPa
特殊型在选型和订货前应与工厂协商
压力损失:7kPa-70kPa
介质温度:标准型:-80℃-200℃PTFE0℃85℃
高温型:可达400℃
介质粘度:DN15: <5mPa.s(F15.1-F15.3)
                <30mPa.s(F15.4-F15.8)
DN25: <250mPFa.s
DN50-DN150: <300mPa.s
环境温度:液晶型-30℃+85℃
指针型-40℃+120℃
连接形式:标准型:DIN2501标准法兰
特殊型:由用户指定的任意标准法兰或螺纹
电缆接口:M2015
供电电源:标准型24VDC二线制420mA(108VDC36VDC)
         交流型:85265VAC    50HZ
         电池型:36V@4AH镍氢电池
报警输出:上限或下限瞬时流量报警
         标准型:集电极开路输出(100mA@30VDC内部阻抗100)
         特殊型:继电器输出(触点容量5A@250VAC)
脉冲输出:累积脉冲输出,小间隔50毫秒
液晶显示:瞬时流量显示数值范围:050000
         累计流量显示数值范围:0
防护等级:IP65
防爆标志:本安型iaⅡCT6隔爆型dⅡCT6

五、金属管浮子流量计产品选型

代号

测量管结构

JTK-50

下进上出

JTK-51

下进上横出

JTK-52

下横进上横出

JTK-53R

右进左出

JTK-53L

左进右出



代号

接液材质

R0

0Cr18Ni2Mo2Ti

R1

1Cr18Ni9Ti

Rp

PTFE

T1

钛合金

Rl

316L



代号

管道口径

DN15

15

DN25

25

DN50

50

DN80

80

DN100

100

DN150

150

DN200

200



代号

附加结构



T

夹套型

Z

阻尼型

G

高温型

Y

高压型



代号

指示器形式代码组合

M1

就地指示器,机械指示瞬时流量

M2

供电型,机械指示瞬时流量,液晶显示瞬时/累积流量

M3

供电型,无机械指示,液晶显示瞬时/累积流量



代码

供电方式

只限M1指示器

A

220VAC420mA输出

B

电池供电,无输出

C

24VDC,二线制供电,420mA输出

D

24VDC,三、四线制供电,420mA输出



代号

防爆标志

l

本安iaCT5方型壳体

d

隔爆Diibt4园壳体



代号

报警或脉冲输出

无报警或脉冲输出

K1

上限报警或一路脉冲输出

K2

下限报警或一路脉冲输出

K3

上、下限报警或双路脉冲输出
