一、 简 介

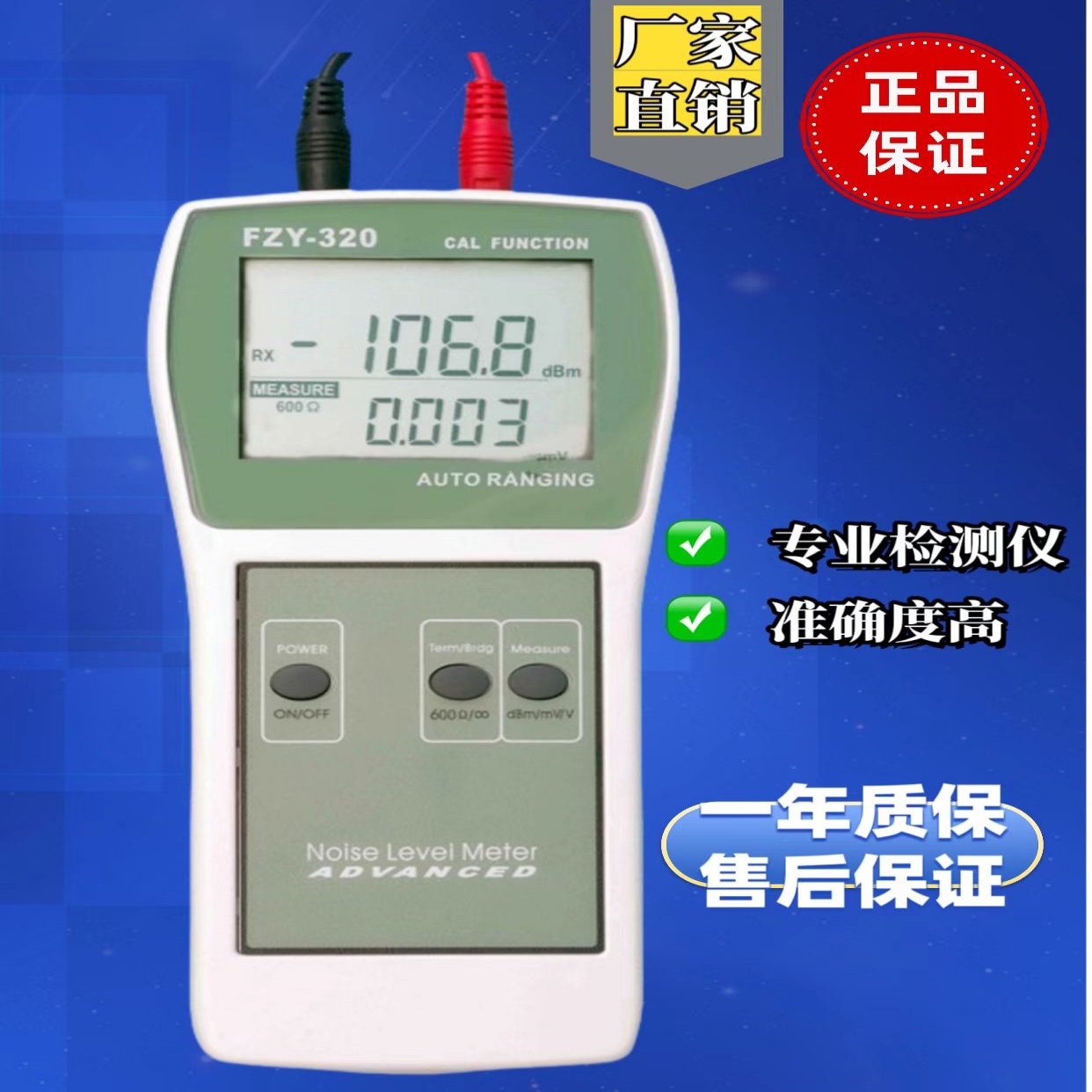

FZY-320数字杂音计，主要用于程控交换机电源，电话加权杂音电压的测量。本仪表符合国际电信联合会（ITU）建议的电话加权网络杂音测试要求，并以先进的数字信号处理方式来测量杂音，具备相当高的度，仪表的自动跳档功能可以实现90dB以上与（0～-90dB）的测量范围动态调整，不用操作人员手工设置。是程控交换机和长途通信设备生产及维护中不可或缺的测量仪表。

在当今强调轻、薄、短、小的时代，便携式仪表已成主流。本仪表兼顾美观与方便使用的原则设计，具有优的性能价格比，希望能给使用者提供的便利性。

二、      规 格

1、   直流电压

2、接收电平

范 围：+10dBm～－90dBm；(0dBm=775mV)

分辨率：0.1dB@+10dBm～－60dBm；

1dB@－60dBm～－90dBm

误 差：±0.5dB@0～－60dBm;

±1dB@－60dBm～－90dBm

滤波器：噪声评价系数（国际电信联合会（ITU）推荐O.41）

阻 抗：600Ω或高阻∝

直流阻隔：100VDC

单位显示：dBm、mV

3、一般规格

显示屏：多功能显示

连接方式：香蕉插座

电池类型：AA电池4节

电池工作时间：30小时

工作温度：0℃～40℃

存储温度：－20℃～70℃

相对湿度：≥85%

尺寸（mm）：174×86×48

重量：约400g

三、      简易操作

  开机连线后即可量测杂音（电话加权），此时显示单位为dBm，按Measure键，此时显示单位为mV；再按Measure键，测量DCV电压。按term/brdg键来改变输入阻抗为600Ω或高阻∝。

自校准：

  本仪表内附由单片计算机部件构成的高准确度振荡源，产生800Hz 775mV 0db的标准校正信号，由插座输出。

 （1）0db校准

   校准时，将附件校准线插入输出插座内，另两个插头插入测量插孔内，按下Measure键，使显示屏为mV单位，测量值若显示为775mV，则表示仪表测量值准确，不需要校准；若不为775mV，则需进行自校准。此时，用两个手指同时按下Measure和term/brdg键，此时蜂鸣器长响两秒，显示屏显示0.800~1.200校准值，表示进行自校准状态，再同时按下Measure和term/brdg键，此时蜂鸣器长响两秒，则自校准完成.仪表显示775mV。

（2）直流校准

        本仪表直流电压测量也可进行自校准。用一已知的直流电压源（为20V至100V的电压源， 用0.2％直流准确度万用表测量该直流电压值），然后将该直流电压输入到本仪表测量输入端，按Measure键，使仪表在DCV测量状态。若仪表测量值与万用表测量值相等，则不需进行自校准，若有误差，可同时按下Measure键和term/brdg键，此时蜂鸣器长响两秒，仪表显示屏显示测量值，则表示仪表进入自校准状态，此时按Measure键，则显示值加大，按term/brdg键，则显示值减小，操作这两个键，使得仪表显示值与万用表测量值相等时，再同时按下Measure和term/brdg键，蜂鸣器长响两秒，此时完成自校准操作，进入测量状态。若要提高，可多次反复进行上述自校准操作。

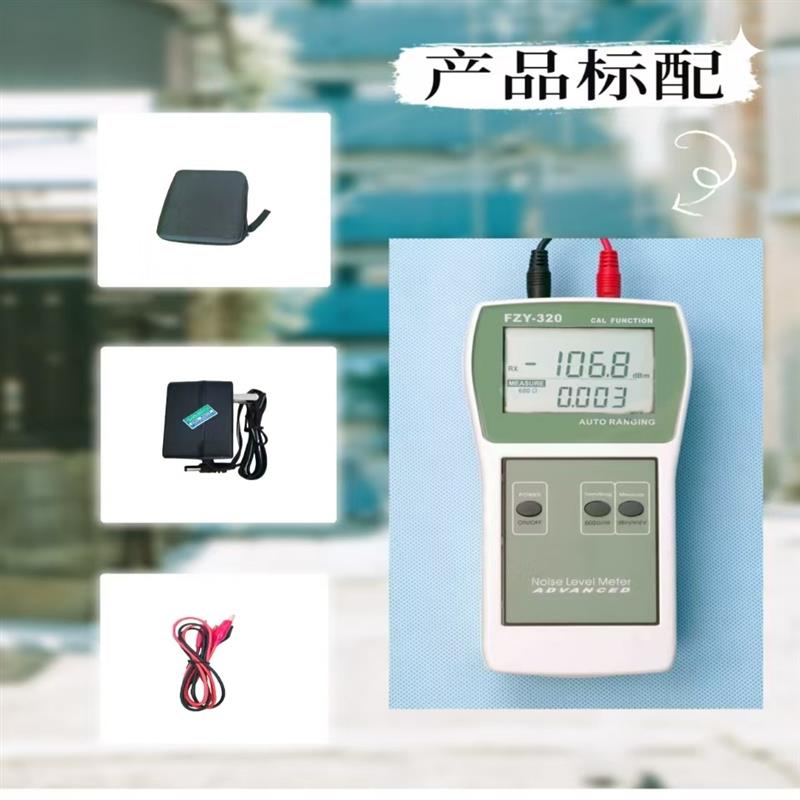

 四、      附 件

操作手则：     1本

测试线夹：     1对

便携包：       1个

适配器:          1个
