二次元影像测量仪
价格:电议
地区:广东省 深圳市
电 话:0755-82481346
手 机:13632553962
传 真:0755-82481391

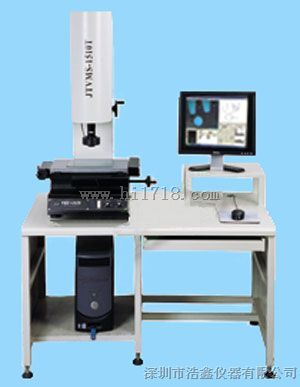

HX-2010影像测量仪/精密影像式测绘仪它克服了传统普通投影仪的不足是集光、机、电、软件为一体的精密的二维测量仪器。由光学物镜进行高倍率光学放大成像,经过CCD摄像系统将放大后的物体影像送入电脑后,能快速地测量各种复杂工件的轮廓和表面形状、角度及位置尺寸。采用国际流行交叉滚柱导轨,特别适合于小件为对象的精密测量或逆向测绘,适用于对塑料零件、五金模具、电子组件、光纤器件、精密零件、钟表零件、小五金等的测量。
产品用途

   深圳二次元影像测量仪,东莞二次元影像测量仪,惠州二次元影像测量仪,中山二次元影像测量仪,佛山二次元影像测量仪,珠海二次元影像测量仪,佛山二次元影像测量仪仪广泛用一机械、电子、仪表、模具、五金、轻工业以及院校、研究院、计量检定部门等。本仪器能快速、高效、的检测各种工件、特别是各种复杂工件和细小精密工件的轮廓尺寸和表面型状,如样板、冲压件、螺纹、齿轮、钟表零件、弹簧、塑胶零件、半导体、复杂线路板等。



产品功能

    新建文件、打开文件、保存文件、设订比例尺、系统校正、测量角度、测量线段长度、测量距离、测量圆、弧及圆心距,点线、圆弧线段之垂直线,水平线,修改线段、标注尺寸,自动检测、自动寻边,可将当前影像拍下,以图片格式存储。
产品特点

    二次元影像测量仪测量方便、绘图简单、度高、易学易懂、描边过程可以任意调整,直到满意为止、

可以将所绘图形输入AutoCAD,成为完整的工程图。

产品主要参数:

二次元型号
 (X/Y/Z)测量行程             HX2010        HX3020
                             200X100X150   300X200X200

 操作方式                      手动

 放大倍率                     光学放大倍率0.7-4.5X
                              影像放大倍率28X-128X
 电脑配置                     P4高性能测量软件专用电脑

 示值解析度                   1um

 测量                     (3+L/200)um

 影像系统                     SONY1/2彩色CCD

 工作距离                      90mm

 光源系统                      LED冷光源

 重复性                        2um

 机台重量                       100KG
