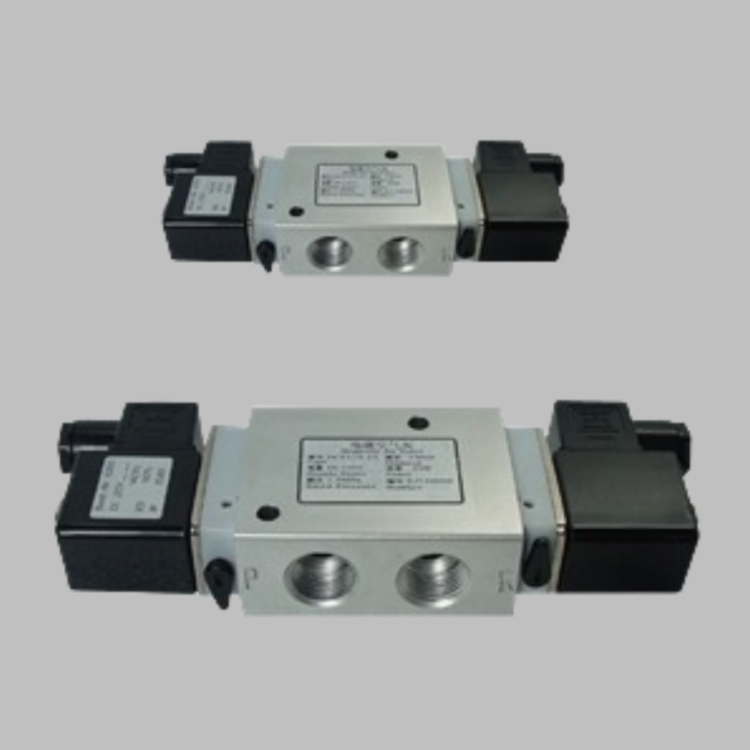

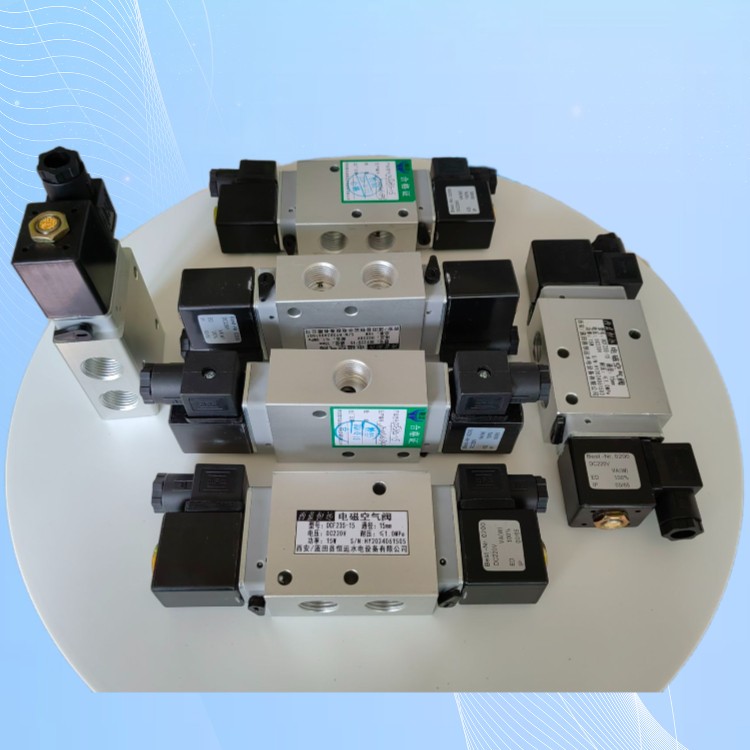

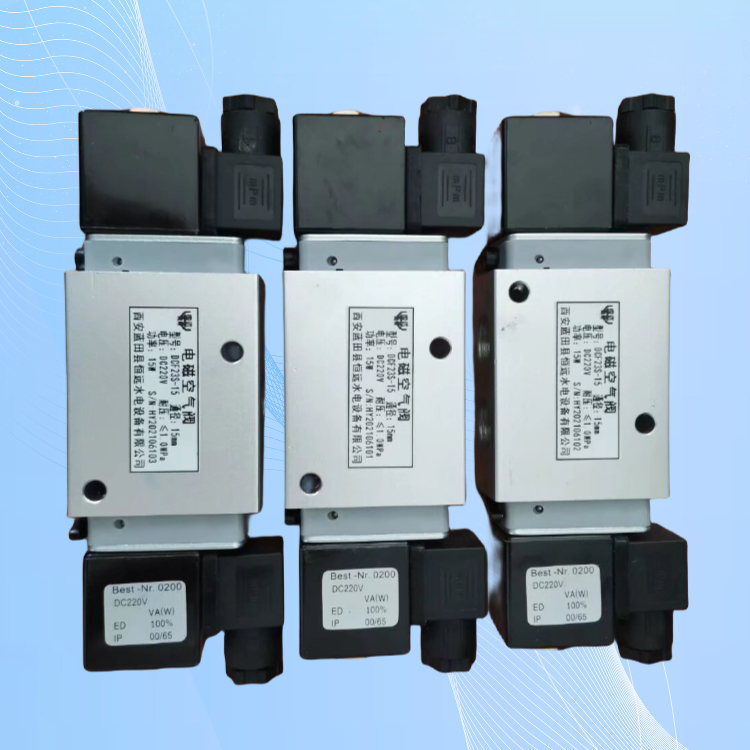

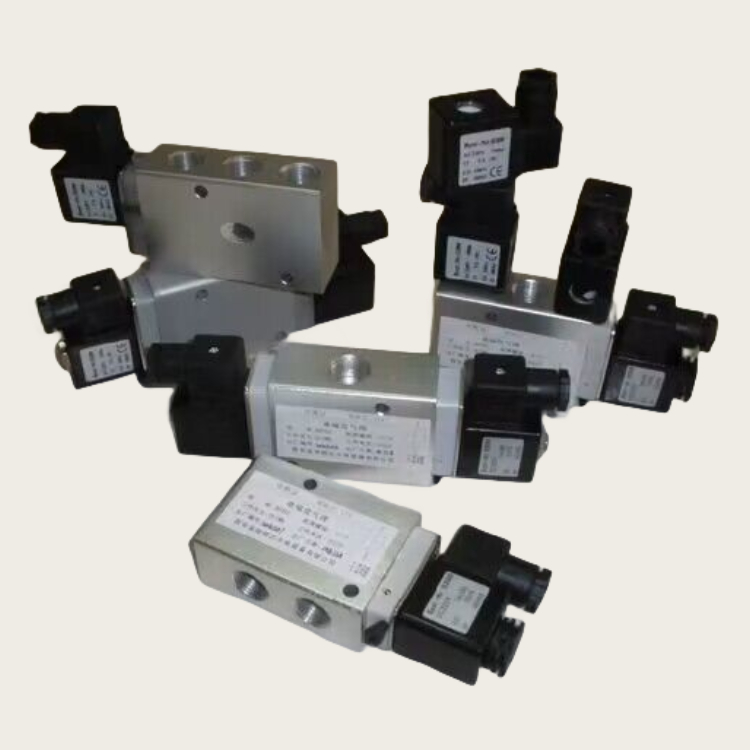

二位三通DCF23S/DCF23D电磁空气阀报价、图片、说明、原理
电磁空气阀是单线圈两位三通电磁换向阀， DCF23S为双电控，DCF23D为单电控。它通过电磁铁（断）电，开启（关闭）阀端的先导孔，使阀芯换向，从而控制流体介质的通断。主要用于电力、机械、冶金、化工、轻工等部门，工作在介质为水、空气、油等管道中，用以实现远程自动控制。
二、特点
体积小，重量轻，工作可靠。
电磁铁线圈为长期工作制，驱动功率小。
带手动操作机构。
三、工作原理
DCF23电磁空气阀主要由电磁铁、阀体、阀芯、阀套等组成。
当电磁铁励磁时，动、静铁芯吸合，打开先导孔，阀芯在上下端差压力作用下向下移动，将P腔与A腔接通，R腔与A腔断开，同时滚珠卡入阀芯右端圆弧槽中，以保持这种状态。手动时，可把旋纽1从位置0转动至位置1，即可实现手动操作。
当电磁铁失电时，弹簧推动阀芯向上移动，将R腔与A腔接通，P腔与A腔断开，同时滚珠卡入阀芯右端圆弧槽中，以保持这种状态。手动时，可把旋纽2从位置0转动至位置1，即可实现手动操作。
四、技术参数公称通径：10mm、15 mm
工作压力：1.5-10bar
工作介质：压缩空气、清洁水、油
介质温度：0-50℃
工作电压：DC220V, DC110V, DC48V, AC220V
功    耗：15W
工作方式：长期工作制
五、安装与使用:
电磁空气阀应水平安装。
连结管路时,应将管路清扫干净。
阀体三个腔螺纹为G1/2，配卡套式接头，通径?10mm，配用管道外径为?12mm，通径?15mm，配用管道外径为?18mm，卡外径为?12mm铜管。
