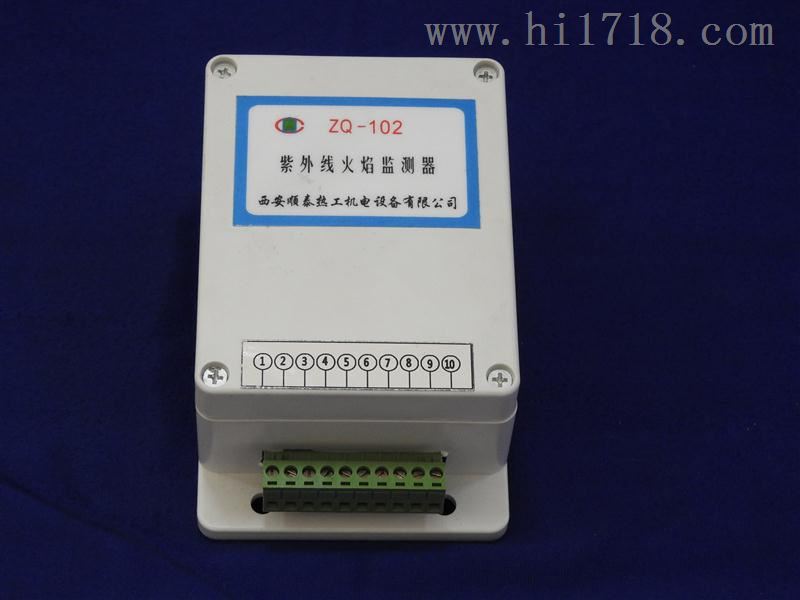

ZQ－102紫外线火焰监测器，用于燃气、燃油工业燃烧器、工业窑炉的火焰监测，该监测器只对产生的紫外线敏感，对灯光和炉膛高温辐射无反应，干扰。

一、功能：　　　　　　　　　　　　　　　　　　　　　
  控制点火装置自动点火，点火同时自动打开燃料阀。在设定时间内没有点燃，控制器自动关闭燃料阀并报警，如点火成功则保持燃料正常供应。
二、主要技术参数　　　　　　　　　　　　　　　　　　
   1.电源200/240Ｖ　 50/60HZ
   2.火焰检测　UV传感器
   3.检测响应时间　≤0.2秒
   4.光谱响应范围　190/280nm
   5.传感器与控制器连线　≤20米
   6.检测对象　燃气、燃油
三、壳体ABS工程塑料　　　　　　　　　　　　　　　　
   1.体积155×90×55 mm
   2.安装尺寸135×52 mm　安装孔4～Φ5：探头安装孔Φ18，通风冷却。
四、接线端线子如图所示：　　　　　　　　　　　　　　

五、安装　　　　　　　　　　　　　　　　　　　　　　
   1.探头安装
     ZQ－102紫外线火焰监测器是一种非接触式火焰监测器。用户安装时请将探头对准火焰。探头使用的温度为80℃，用户在燃烧器或其他高温设备上使用时，探头前的检测通道须通风冷却。检测通道直径不小于Φ18，探头的安装螺纹为M20×1.5。
根据有关规定，监测灵敏距离为0.5米，（在检测通道为Φ18的情况下），但监测距离会随着火焰辐射强度和检测通道的而，但距离不能过2米。
   2.调试
    为了监测灵敏度，传感器电缆不应与其它电源线或信号线混在一起。
    ZQ－102紫外线火焰监测器在出厂时已调试好，一般情况下安装即可使用。如果探头距监测器过远，布线引起的分布电容过大时，在无火焰的情况下显示有火，请打开模块，顺时针缓慢调节模块中间的匹配电位器，直到绿色指示灯灭，继电器释放为止，模块调试好，调试好后，盖上模块盖。请注意调试时不要调，调影响监测灵敏度。
六、故障排除　　　　　　　　　　　　　　　　　　　　
   1.燃烧器无火，而监测却显示有火，这是监测线路受潮后分布电容逐渐引起的干扰，请打开模块，顺时针缓慢调节电位器，直至绿色指示灯灭，继电器释放为止。
   2.燃烧器有火，而监测器显示无火，可能有二个原因，一是探头镜片被灰尘覆盖，请擦干净探头石英镜片，二是阻匹配电位器调，请打开模块反时针缓慢调节电位器，直到绿色指示灯亮，继电器吸合为止。

   3.如果在安装或使用中不小心弄破了探头的镜片，不要用普通玻璃片代替，因为普通玻璃片不能透过火焰产生的紫外线。
