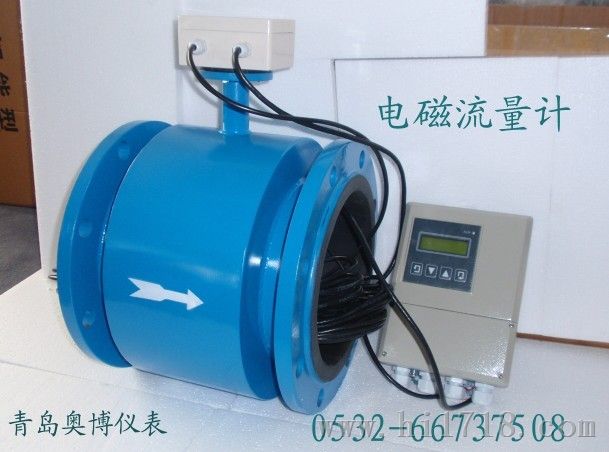

电磁流量计主要技术参数

?  公称通径系列 DN （ mm ）

管道式四氟衬里： 10 、 15 、 20 、 32 、 40 、 50 、 65 、 80 、 100 、 125 、 150 、 200 、 250 、 300 、 350 、 400 、 450 、 500 、 600 。

管道式橡胶衬里： 40 、 50 、 65 、 80 、 100 、 125 、 150 、 200 、 300 、 350 、 400 、 500 、 600 、 800 、 1000 、 1200 。

?  流动方向：正、反净流量。量程比： 150 ： 1 。重复性误差：测量值的± 0 。 1%

?  等级： 0.5 级、 1.0 级（管道式）

?  被测介质温度：普通橡胶衬里： -20 ～ +60 ℃

高温橡胶衬里： -20 ～ +90 ℃

聚四氟乙烯衬里： -30 ～ +100 ℃

高温型四氟衬里： -30 ～ +180 ℃。

?  额定工作压力：管道式： DN6 ～ DN80 ≤ 1.6Mpa, DN100 ～ DN250 ≤ 1.0Mpa,

DN300 ～ DN1200 ≤ 0.6Mpa 。

?  流量测量范围：流量测量范围对应流速范围是 0.1 ～ 15m/s

?  电导率范围：被测流体电导率≥ 5us/cm( 一体式 ) ，大多数以水为成分的介质，其电导率在 200 ～ 800 μ s/cm 范围内，均可选用电磁流量计来测量其流量。

?  电流输出： 0 ～ 10mA 时，负载电阻为 0 ～ 1.5k Ω； 4 ～ 20mA 时，负载电阻为 0 ～ 750k Ω

?  数字频率输出：输出频率上限可在 1 ～ 5000Hz 内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤ 35V 导通时集电极电流为 250mA 。

?  供电电源： 85 ～ 265V ， 45 ～ 63Hz 。

?  直管段长度：管道式：上游≥ 5DN ，下游≥ 2DN 。

?  连接方式：流量计与配管之间均采用法兰连接，法兰连接尺寸应符合 GB11988 的规定。

?  防爆标志： mdIIBT4 。

?  环境温度： -25 ～ 60 ℃

?  相对湿度： 5% ～ 95%

消耗总功率：小于 20 瓦。
