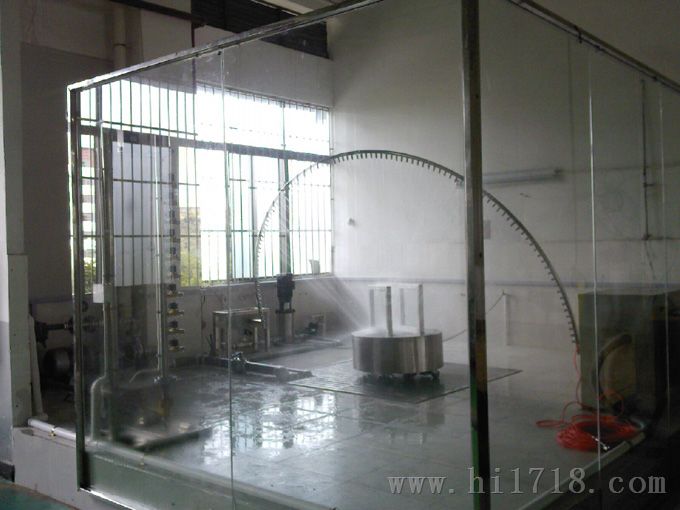

IP3、4摆管淋雨试验装置

主要技术参数：

1、摆管半径：1500mm

2、摆幅：-90～+90°任意可调

3、喷孔尺寸：0.4mm、0.8mm

4、喷孔中心距：50mm

5、摆管壁厚：2mm

6、压力：100～300KPA

7、运行时间控制：1S～99min（有实验时间到报警提示）

8、摆管采用无缝不锈钢管

9、水清洁处理：三级过虑网处理，可方便拆卸清洗过虑网

10、配水压表、流量表

11、供水：水循环使用

IPX5、6冲水试验装置

主要技术参数：

1、喷水孔径：IP56.5mm、IP612.5mm

2、喷孔中心距：180mm

3、喷管：1支，12个喷嘴分别为IP5和IP6（在一支管上实现，可单独控制）

4、旋转角度：-80～+80°

5、喷水控制：IP5、IP6可单独控制

6、喷水管径：1寸

7、喷水压力：80～100kpa

8、喷水持续时间：可调

9、运行时间控制：1S～99min(可调，有实验时间到报警提示，加蜂鸣器)

10、水循环系统，保证水源循环使用

11、受水面：产品顶、两侧、前、后

12、水清洁处理：三级过虑网处理，可方便拆卸清洗过虑网

13、配水压表、流量表

14、供水：循环使用（有自动补水功能，无水报警，并停机）

转盘

1、台面尺寸：直径800mm

2、台面离地面距离：500～600mm可调高度

3、产品固定：设计固定安装夹具

4、转盘旋转：360°旋转

5、承重量：300KG

控制系统

采用自主研发编程控制系统，从IP3～IP6等级淋雨测试系统运行模式全程编好。运行时只需调出IP等级测试内容，设定条件即可全程运行。其控制界面为彩色触摸屏，人机对话界面。四种淋雨模式只需在一台控制系统上实现。实验时间到实时报警功能。

结构材料配置

本设备为组合式淋雨试验设备，储水池、摆管淋雨试验装置、喷水试验装置、样品转盘组成。

1、试验房总尺寸：长3000×宽3500×高2000㎜

2、储水箱：深250×长1500㎜×宽1500㎜（经过虑器清洁，自动补水）

材料：SUS304不锈钢板

3、喷淋系统：由水泵、喷管、喷嘴、压力表、流量表（水表）、电磁阀等组成

4、蓄水箱盖：盖下时作为走动平台

5、围墙：玻璃围墙

5、样品转盘：电机转动同步带轮结构

6、地面：地板砖

7、喷管：SUS304#不锈钢管

8、喷嘴：SUS304#不锈钢制造

9、电机：台湾成邦电机

10、水循环系统：凌宵牌水泵、减压阀、压力表等均选用国际品牌产品

11、电气材料：日本富士交流接触器、日本欧姆龙中间继电器
