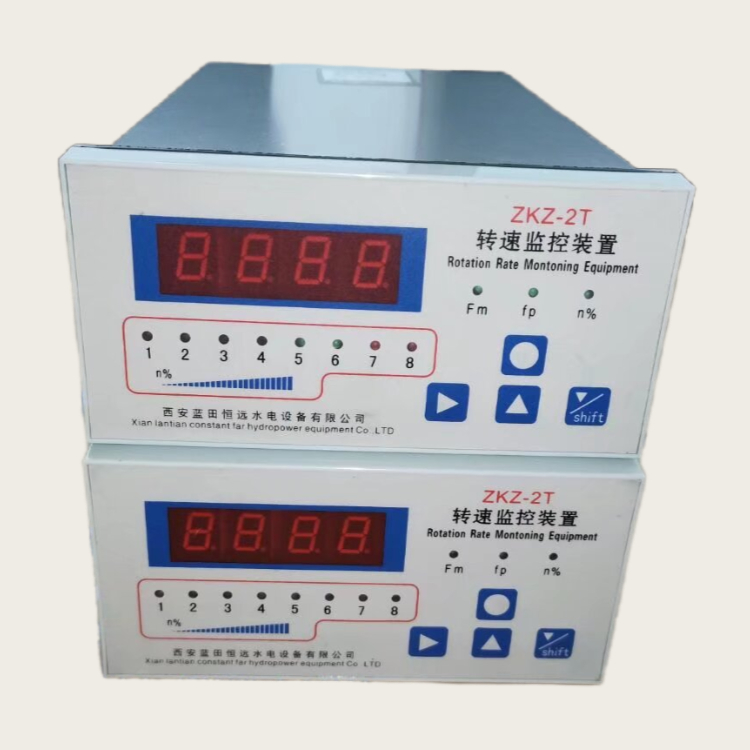

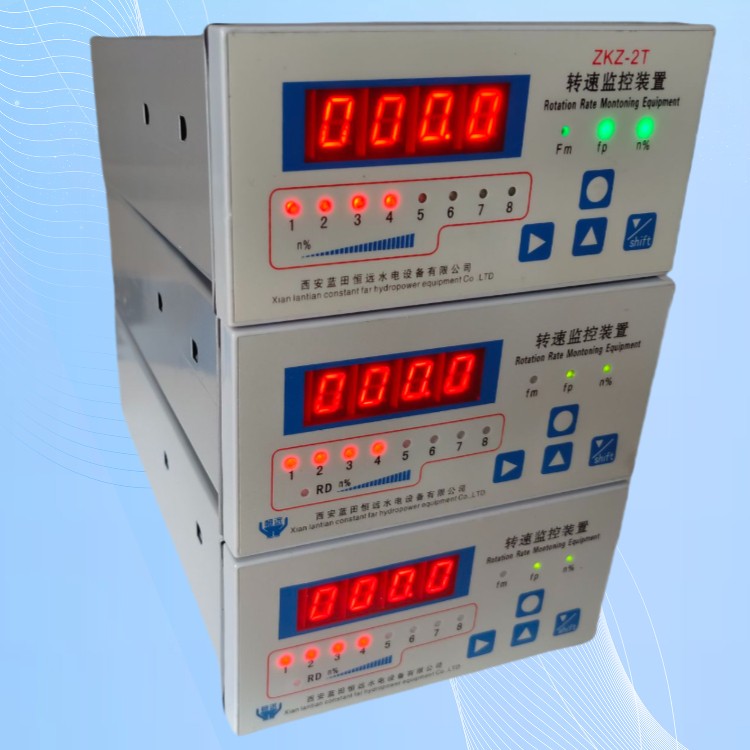

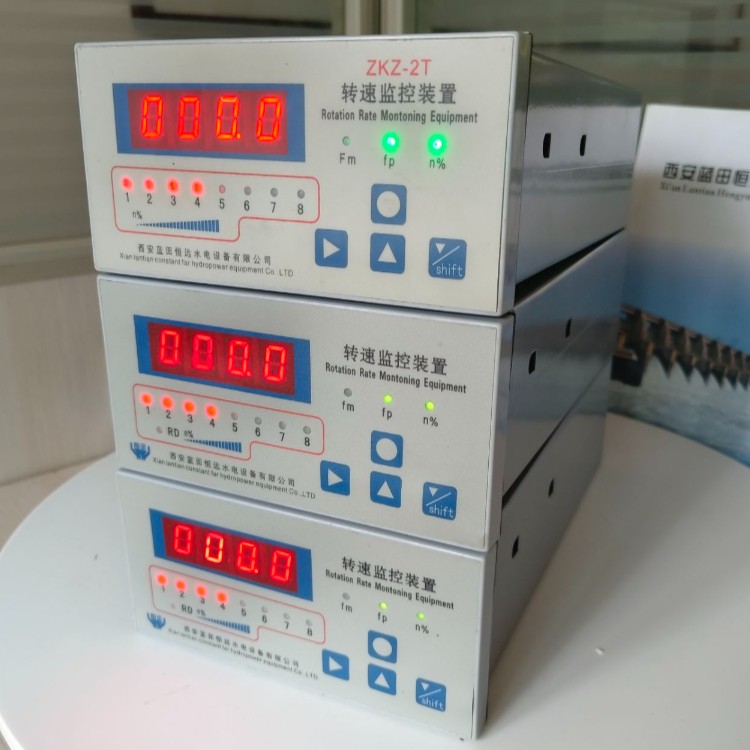

水轮发电机测速仪ZKZ-3T转速监控装置

水轮发电机测速仪ZKZ-3T转速监控装置

一、概述： 用途：可以实时监测水轮发电机组的转速为自动开、停机及电厂监控系统服务。

概述

 ZKZ-3T型转速监控装置外接转速脉冲传感器、电压互感器信号，实时监测水轮发电机组的转速，并在机组各转速点输出开关量信号和与机组转速对应的模拟量信号，为自动开、停机及电厂监控系统服务。

特点

ZKZ-3T型转速监控装置集频率表、转速表、转速继电器、转速测试仪表于一体，是多用途转速监控仪表；

转速测量采用了变闸门侧周期的先进测量原理，具有测量高、实时性强的特点；

装置测控只决定于晶振的误差和稳定性，因此转速接点出口值可保持长期运行而不变化；

转速接点输出采用回差闭锁方式防止波形畸变引起输出误动作，根据电厂运行需要，可以在现场方便地对8个转速出口值进行一定范围的整定。

该装置还具有标准4～20mA 电流输出，可选RS485（MODBOS RTU）通讯输出，可以方便的与全厂计算机监控系统连 接。

主要技术性能

 测量信号路数：  一路脉冲信号、一路PT信号（或永磁机信号）

 测量频率范围：   0.05～100Hz

 测量：       非线性度＜1%，转速死区＜0﹒02%

 数显内容：       发电机频率，转速百分比，各路输出整定值。

 开关量输出信号：  转速值信号：8路，每点可由用户在所定范围内整定。

 机组蠕动报警输出信号1路（SPST）

 装置电源故障报警信号1路

 模拟量输出：     4～20mA(对应于机组转速0%Ne～200%Ne)

 通讯输出：         RS485（MODBOS RTU）

 工作环境：          温度0～50℃ 湿度＜85%

 外形尺寸：         盘装160×80×250mm

 工作方式：         连续

 电源：                 DC110～340V或 AC85～265V/50Hz

  功耗：                12W
