产品型号：

HDV-002型

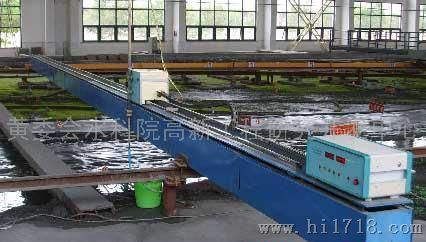

概述     河工模型试验是模型黄河研究手段之一，而在河工模型放水试验中，均需实时测量断面（施测）某一时刻水位、水下地形、流速等数据资料。黄河河工模型试验的主要特点是：含沙量往往比较大，河宽、水浅、主流摆动剧烈、河床演变复杂，这都为实时动态获取断面（施测）水文参数（水位、河底高程、流速）带来诸多困难。 目前，国内外水利模型量测仪器绝大部分适合于清水或低含沙水流情况，而且用途单一。 经过多年的努力探索，研制成功了河工模型浑水流速地形水位多功能测控系统,实现了河工模型放水试验中实时、在线多参数综合一体化的测量,且适应较高含沙水流(0～500kg/m³)水文参数的测量,从而大大提高河工模型施测断面水文参数的测量和自动化水平,特别是较好的满足了多沙河流河工模型试验水文参数测量的要求,测量的数据结果对分析洪水演进过程、河道演进过程等都是非常必要的。      此系统可以自动测量水位、地形、流速等，适合在浑水、清水环境下使用。它由多功能测控车、多功能测控仪、测桥组成。 主要技术指标： 一、    测量仪器车：测量仪器车由机电部分、水平和垂直定位传感器、水位、地形和流速测量仪器组成。完成水位高程、地形高程和某一高程下的流速测量。 A、 定位：由机电部分驱动，电机主轴带有传感器，以保证水平和垂直定位准确。 定位：水平长度10m条件下定位±1mm，垂直长度 0.5m、1m、1.5m量程任选，±0.5mm。 测车和测杆移动速度:均为100mm/s B、 水位测量：测桥置在固定断面上，测车在测桥上水平移动自动定位。测杆可以垂直跟踪测量水位，±0.5mm。 C、 地形测量：测量原理采用电阻式，确保地形高程准确和适宜高含沙量测量。 测量量程 0.5m、1m、1.5m任选,±1mm。能在含沙量0～500kg/m³条件下工作，适合多种模型沙。 D、 流速测量：此流速仪是我们研制的热示踪流速仪，流速仪测杆安装到测车上，可以水平、垂直自动定位。此流速仪特点：没有机械转动机构，适宜高含沙量测量，可测较低流速。 测量范围：0.001m/s～1m/s 测量:±2%FS 含沙量范围：0～500kg/m³ 工作水深≥1cm 流速探头数量：一般为单探头，需要多探头可以商定。以上三种功能可单独使用，也可联合使用。 二、控制器：测车由控制器控制和测量，控制器由微处理器，放大器、显示器和按键组成。用于控制测车定位、测量、并显示测量结果。所用程序已编入微处理器，用按键选择某一程序，测车按照程序指令完成给定的任务。测量结果显示在控制器的面板上。 三、    计算机：（选配）触摸式计算机。通过RS-485串口和控制器相连，计算机向控制器发出控制信息，控制测车移动定位、控制测杆进行测量.测量的水位、地形和流速信息传输到计算机数据库，然后计算机处理信息，并把信息传输到上位机。 四、测桥：  测车在测桥上移动，此桥为专用测桥，具有以下特点： A、 在长度为10m的测桥，弯曲度为±1mm，以确保测量定位准确。 B、 测桥长度可变，长为10m，可依次递减到1m，拆卸方便。        产品特点： 1、   适应能力强。这是由探头的工作原理所决定，适合清水，更适合含沙 量大的水流。 2、  测量准确、稳定、重现性好。 3、 自动化程度高。触摸平板电脑显示屏相应位置，控制器控制测车自动测量、自动调节、自动存储数据，实现断面测量自动化。若配置上位机，增加断面测量系统，很容易实现河工模型测量全面自动化。 4、测的信息种类多，可以测量水位、地形、流速。                                 有意者欢迎垂询！
电话：、
电子邮箱：
黄委会水科院高新工程研究开发中心
