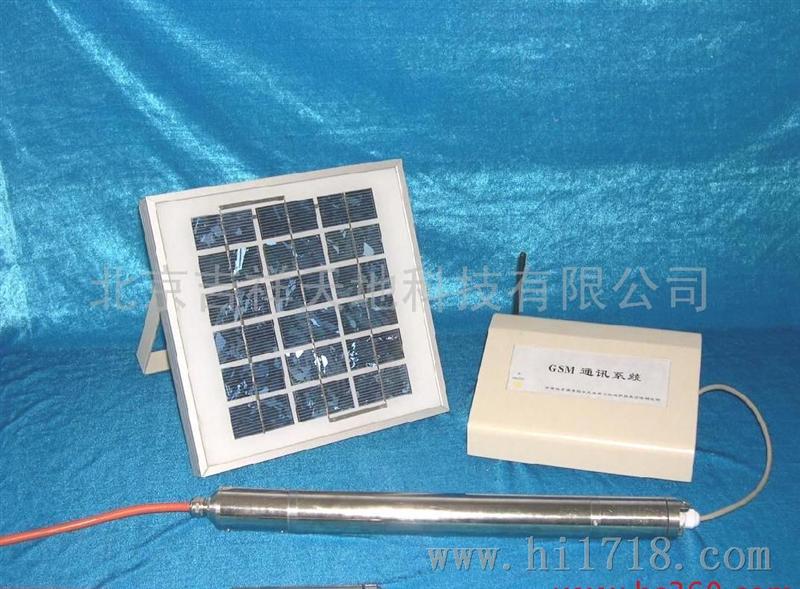

WS—1040（G）地下水动态自动监测仪 仪器简介能对地下水的水位和水温的动态变化进行长期自动监测。仪器的主体全部装入一个不锈钢圆筒中，通过电缆配接传感器。仪器本身可以投入井中，因此便于保护，并克服了气候及天气的影响，特别适合在露天的观测孔中使用。主机内部有存储单元，测量的数据自动保存在存储单元内，可定期通过数据接口直接将监测数据传入微机并完成仪器的参数设置；或在室内监测中心站通过有线调制解调器完成监测数据的回收和监测仪器的参数设置。

特点

l 全自动无人值守工作、定时周期任意设定 l 不受气压及环境温度的影响 l 微功耗，电池供电 用途 l 地下水位、水温长期观测 l 抽水井水位水温监测 l 河水、湖泊、水库等地表水监测                     l 工业用水管理                                                                            技术指标 测量范围          分辨率          精   度 水    位         0～40M            ±1cm            0.2% 水    温         0～65℃           0.1℃            0.5% 存储容量        16000个数据                    电缆长度   40米 系统综述  　　  　　 WS－1040地下水动态自动监测仪能对地下水水位和水温的动态变化进行长期自动监测，也能对河流和水库的水位、各种塔罐内的液位和温度及管道内的压力和温度进行自动监测。它通过复合式探头实现对地下水的水位和水温的动态变化实时自动监测，可广泛应用于水资源管理、水文地质、地质灾害预测预报、地热井的监测、矿区水文等领域。  　　  　　 该仪器采用进口压力传感器和温度传感器组成小巧的复合式探头，将水位压力信号和水温值转变为电信号，通过电缆与主机连接。仪器的主体部分可装入一个密封的不锈钢圆筒内放入井中，从而克服了气压和温度的影响，特别适合在露天的观测孔中使用。仪器内部有存储单元，测量的数据自动保存在存储单元内，可定期通过数据接口将数据调入计算机中。  　　  　　 主要特点  　　  　　 定时自动监测，自动存储，定时周期任意设定；高，高分辨率，稳定性好；数据存储容量大；微功耗，电池供电；抗干扰能力强，不受气压与环境温度的影响；既可做长期监测，也可做抽水试验。系统独特的气压平衡装置保证仪器的测量值不受大气压变化的影响；由于功耗低，仪器在一天观测1次的情况下，电池寿命达5～8年。  　　  　　 技术指标  　　  　　 该系统由复合式水位水温探头、信号传输电缆、仪器主机、通信电缆等部件组成。  　　  　　 水位动态范围：40m；水温测量范围：0～65℃；水位测量：±0.2％F.S；水温测量：±0.2％F.S；工作方式：定时自动采集、自动存储、自动传输，定时周期为1分钟至1年任意设定。整机功耗：待机状态≤30μA，测量状态≤30mA；电源：电池直流供电；尺寸：主机38mm×400mm，探头21mm×120mm。  　　  　　 应用情况  　　  　　 WS－1040地下水动态自动监测仪曾在湖南、陕西、辽宁、四川、河北等地的地下水监测总站推广应用。实践表明，该仪器体现了其全自动、无人值守工作的优越性，特别是在寒冷的东北地区和气候潮湿的湖南地区，仪器仍然运转正常，说明该仪器具有较强的野外适应能力。用户普遍反映，地下水动态自动监测仪使用方便，安全性能强；监测数据准确可靠，较高，不受外界因素的干扰，特别适合重要的、位置偏远的监测点的长期监测管理；仪器自动采集、自动存储，测量间隔任意设定，可适合不同水文地质工作的要求。  　　  　　 为了配合2008年北京的奥运会，北京地区安装了62套WS－1040地下水动态自动监测仪，以提升北京地区的地下水环境监测水平。目前，这批仪器已全部安装到位，正在为北京地区的地下水监测发挥着显著的作用。  　　  　　 此外，WS－1040地下水动态自动监测仪还用于监测华北地区的地下漏斗。2003年6月，三峡库区地质灾害防治工作指挥部使用了25套该仪器被用于监测三峡库区地下水位的变化。目前，这批仪器正在为蓄水后的三峡库区地下水监测发挥着作用。WS－1040地下水动态自动监测仪以其优越的技术性能，既提高了监测技术的科技含量，又节约了人力资源，它将对我国地下水三级监测网点的优化布置起到积极的促进作用。
