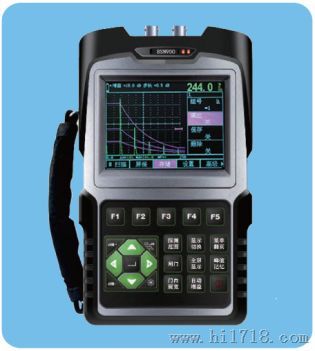

BSN900超声波探伤仪
价格:电议
地区:北京市
电 话:e.g.+86-010-62410403
手 机:13522762465
传 真:010-51658378

BSN900超声波探伤仪能够快速便捷、无损伤、地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断,BSN900超声波探伤仪广泛应用于电力、石化、锅炉压力容器、钢结构、、航空航天、铁路交通、汽车、机械等领域。它是无损检测行业的必备仪器。

BSN900超声波探伤仪详细介绍

功能特点

■100个探伤通道

内置探伤标准,可自由调出

■集超声检测、测厚双重功能于一机

■真彩显示器:多种颜色可选、亮度可调

■高速USB和RS232两种接口与计算机通讯

■PC-soft可自动生成探伤

■实时显示SL、EL、GL、RL定量值

■大容量、高性能锂电池,连续工作时间可达7-10小时

 ■手带、挂带、腰带,更适合于现场、野外、高空作业

■体积小、重量轻,便于现场操作

应用行业

 广泛应用于科研、电力、石化、冶金、铸造、汽车、机械、、钢结构、锅炉压力容器、压力管道、航空航天、铁路交通等多个领域。

自动化功能

●自动校准:自动测试“探头零点”、“K值”、“前沿”及“材料声速”;

●自动显示缺陷回波位置(深度d、水平p、距离s、波幅、当量dB、孔径ф值);

●自由切换三种标尺(深度d、水平p、距离s),满足不同的探伤标准要求和探伤工程师的标尺使用习惯;

●自动增益:自动将波形调至屏高的80%,大大提高了探伤效率;

●自动录制探伤过程并可以进行动态回放;

●自动φ值计算:直探头锻件探伤,找准缺陷波自动换算孔径ф值;

●自动DAC、AVG曲线自动生成并可以分段制作,取样点不受限制,并可进行修正与补偿,满足任意探伤标准;

●自动计算回波参数。

放大接收

●硬件实时采样:400MHz,波形高度保真

●闸门信号:单闸门、双闸门,峰值或边缘读数

●增益调节:手动调节110dB(0.1dB、0.5dB、1dB、2dB、6dB、12dB步进)或自动调节至屏高的80%

探伤功能

曲线包络和波峰记忆:实时检索并记录缺陷波

φ值计算:直探头锻件探伤找准缺陷波自动换算

动态记录:实时动态录制波形,并可存储、回放

缺陷定位:实时显示水平值L、深度值H、声程值S

缺陷定量:实时显示SL、EL、GL、RL定量值

                  实时显示孔状缺陷Φ值

缺陷定性:通过波形,人工经验判断

曲面修正:曲面工件探伤,修正曲率换算

B型扫描:实时扫查,描述缺陷横切面

声光报警

●闸门报警:进波报警、失波报警

●DAC报警:自由设置SL、EL、GL、RL报警

数据存储

●100个探伤通道,存储预先调校好各类探头与仪器的组合参数,自由输入任意行业探伤标准,方便存储、调用、与计算机通讯

●存储500个探伤波形,实现存储、调出、与计算机通讯传输

时钟记录

实时探伤日期、时间的跟踪记录,并存储

控制接口

高速USB、RS232两种接口与计算机通讯

屏幕保护

待机时可关闭屏幕或显示字幕,省电并延长使用寿命

技术参数

扫描范围:    0~10000mm钢纵波

工作频率:    0.2MHz~20MHz

垂直线性误差:    ≤2.5%

水平线性误差:    ≤0.1%

灵敏度余量:    >62dB(深200mmΦ2平底孔)

分 辨 力:    >42dB(5N14)

动态范围:    ≥36dB

噪声电平:    <8%

硬采样频率:    150MHz

重复发射频率:    100~1000HZ

声速范围:    100~20000(m/s)

工作方式:    单晶探伤、双晶探伤、穿透探伤

数字抑制:   (0~80)%,不影响线性与增益

工作时间:    连续工作7小时以上(锂电池)

环境温度:   (-20~70)℃(参考值)

相对湿度:   (20~95)% RH

外型尺寸:    210×150×45(mm)

标准配置

1. 主机              1台

2. 直探头            1个

3. 斜探头            1个

4. 9V电源适配器      1个

5. 探头连接线        2根

6. 产品包装箱        1个

7. 使用说明书        1本

8. 合格证、装箱卡、保修卡 1套

选配件

1.PC超声波探伤仪通讯软件

2.标准试块

品牌/商标

北极星辰

企业类型

制造商

新旧程度

全新

原产地

北京
