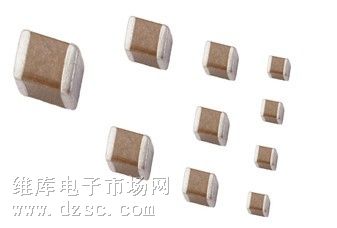

供应C0G系列MLCC0402贴片电容,优质厂家直销C0G系列MLCC
价格:电议
地区:广东省 东莞市
电 话:4008773566
传 真:0755-83778749
图文详情
产品属性
相关推荐
一、C0G系列MLCC产品特性:
通用型C0G系列MLCC,属于1类陶瓷多层片式瓷介电容器;
采用顺电体介质材料,呈线性温度系数,属热稳定型或热补偿型;
具有极高的稳定性,其电容量几乎不受时间、交流、直流信号的影响;
具有较低的介质损耗,低ESR;
适用于高频高电子线路,如:谐振、PLL、VCO等。
产品的介质特性组别
介质特性组别:C0G(NP0)
工作温度范围:-55℃~+125℃
温度系数:0±30ppm/℃
通用标准:EIA
基准温度:25℃
基本电性能
电容量:
在标称电容量允许偏差范围内:
A:±0.05pF、B:±0.1pF、C:±0.25 pF、D:±0.5pF、 F:±1%、G:±2%、J:±5%、K:±10%
电容量/损耗角正切值测试条件:
温度:18℃~28℃;
相对湿度:25%~80%
测试频率:
C≤1000pF,f=1MHz;
C>1000pF,f=1KHz
测试电压:1.0±0.2V(有效值)
二、产品参数:
损耗角正切值
C ≥50pF tgδ ≤ 15×10-4;
C < 50pF tg ≤1.5×(150/C+7)×10-4
绝缘电阻
C ≤ 10000pF Ri ≥ 10000MΩ;
C > 10000pF Ri×C ≥ 100MΩ·μF
额定电压;
温度:18℃~28℃;
相对湿度:25%~80%;
