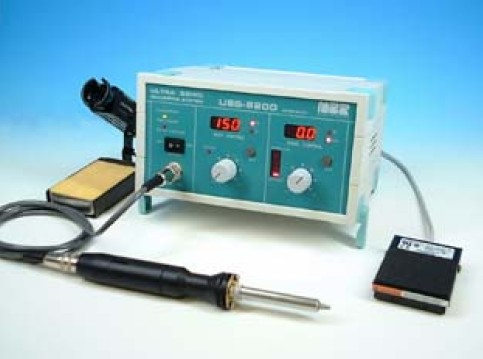

USS-9200 超声波焊接系统

-脚踏开关带有2m 电线

规格

频率 60kHz±3kHz-自动跟踪共振频率

输出电压（超声波） 4-12W（）

温度控制 零交叉切换，测量电阻与陶瓷加热

元件整合

温度范围 150℃-480℃

加热器 陶瓷80W

电源 100V-230V AC, 48-65Hz

大小（基本单元） 240×130×200 mm

重量 3 kg

手持工具/铁杆和Robot 头：

超声波振动元件（音极）整合在手柄内部。这一构造使手柄部分略似

臃肿。但是，由于采用了人体工程学设计，是该仪器便于使用。

标准手持工具12W 920-101

总长度 240 mm

大小 27 mm/ 20 mm

重量（不包含线） 150 g

线长 1.5 m

手持工具Light 12 W 9200-103

长度 230 mm

大小 24 mm / 16.5 mm

重量（不包含线） 110 g

线长 1.5 m

标准手持工具带有压缩空气接头 气压控制阀

用于快速冷却 为手持工具提供压缩空气接口

焊接头

有四种不同的焊接头可供选择。直径分别为1.0 mm, 2.0 mm, 3.0 mm*

和 4.0 mm。 *如不特别注明，此为标准焊接头。

焊接头 1.0 mm

焊接头 2.0 mm

焊接头 3.0 mm

焊接头 4.0 mm

焊接头可定制

产品应用：

-焊接金属薄片的引线

-焊接两根由铝、镁、钨制成的引线

-在铝底板上焊接电路元件

-在印刷电路板上修复焊接接头

-太阳能电池的焊接（如：硅片上铝带的焊接）
