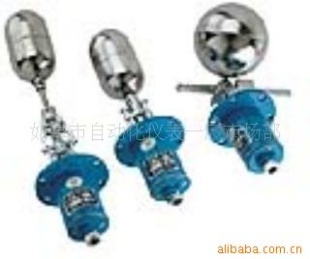

供应UQK-01/02/03浮球液位控制器(图)
价格:电议
地区:浙江
电 话:86 0577 62732501
手 机:13968776593
传 真:86 0577 62725793
品牌如仪型号UQK
类型悬挂式浮球液位控制器测量范围动作范围为1000mm
输出信号4-20(mA) 材质304、316
电源交流220V,200VA 直流110V,150W重量4~6(kg)

   UQK系列浮球液位控制器适用于工业生产过程中敞开或承压容器内液位的控制。当液位达到高低极,继电器触点可作为信号报警装置或电动泵等线路中的开关。防爆型适用于工业生产过程易燃和易爆解质1.2级及A、B、C组承压容器内液位控制,控制器的触点可作为位式信号报警或电动机的控制开关。

技术参数

1.测量范围.
   见型号规格表
2.工作条件
   工作压力:1MPa
   工作温度:150℃
   电源及触点容量: 交流220V,200VA
   直流: 110V,150W
   重量: 4~6Kg
结构原理
型号规格

型号动作界限(毫米)整定方式安装方式
UQK-01(dⅡBT3)10不可调水平
UQK-02(dⅡBT3)25 ~550有级调整
UQK-03(dⅡBT3)8 - 1000
5 - 1000
无级调整垂直
1.UQK-0X型浮球液位控制器采用非标凸面法兰与被控容器相连接,用户在安装时应配置相应的下法兰(凸缘);
2.UQK-01/02型浮球液位控制器为水平方向安装,UQK-03型浮球液位控制器为垂直方向安装;
3.UQK-02型浮球液位控制器的动作范围的整定属有级调整,动作范围为550mm;
4.UQK-03型浮球液位控制器在安装时,因其浮球直径大于法兰孔直径,故容器盖应为可拆装。UQK-03型浮球液位控制器的动作范围的整定属无级调整,动作范围为1000mm;
5.控制器是非防水型结构,不宜在室外露天场合使用。
6.控制器在安装时应使金属外壳可靠接地(一般可连在法兰上),以确保用电安全;
7.被控介质不应含有导磁杂质,并且液面的波动频率不能太大;
8.使用中的仪器应定期进行检查。
