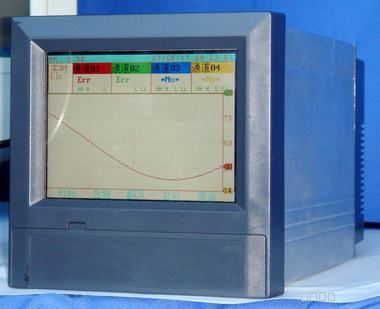

ST4000R彩色无纸记录仪主要由液晶屏、按键、ARM微处理器为的主板、主电源、外供变送器电源、智能通道板、大容量FLASH等构成：

4      可配备不同类型的智能通道板，根据应用要求选择。

4      内置大容量FLASH，可通过U盘快速将FLASH中的数据转储到计算机中。内置的FLASH的容量为64M字节，8通道时若20秒记录可记录865天 ，快0.1秒记录所有通道的数据。

4      数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面

4      追忆曲线读数光标功能。

4      测量、显示基本误差：±0.2% F·S

4      可组态12点报警功能。

4      可组态8点变送输出，光电隔离，误差小于±0.2% F·S

       电流输出（4~20）mA, (0~10) mA, (0~20) mA可选。

       电压输出 （0~5）V, (1~5) V可选

ST4000R彩色无纸记录仪技术指标

1

—         5.6寸蓝色LCD或5.6彩色TFT LCD

—         数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面共四个基本画面

—         基本误差小于±0.2%F·S，数字显示范围-9999~19999

—         测量分辨力：1/60000，16位AD转换器

—         实时曲线记录间隔0.1秒~60秒分8档，对应整屏曲线时间30秒~300分

—         追忆曲线记录间隔从0.1秒到50秒连续可设超过50秒时可选1分钟，5分钟，10分钟，30分钟，60分钟。可选择循环或非循环两种记录方式

2 输入信号

输入信号包括直流电流，直流电压，热电阻，热电偶，远传压力表五类，通过按键输入选择。隔离输入，无需跳线器。

     直流电流：（4~20）mA，（0~10）mA，（0~20）mA
     直流电压：（1~5）V ，（0~5）V
     热电阻：Pt100，Cu100，Cu50，BA1，BA2，G53
     热电偶：K，S，R，B，N，E，J，T

     其它输入信号或分度号需在订货时注明。

3 报警输出及变送输出

—         继电器输出：触点容量AC 220V，3A，阻性负载

—         12点可组态输出，可按通道的各报警点值设定

—         可组态8点变送输出，光电隔离，误差小于±0.2% F·S，电流输出负载能力≤450Ω

    电压输出配接设备阻抗：需大于2KΩ

4 外供电源

—         DC 24V电源：用于给变送器供电，负载能力≤200mA

5 通讯打印接口（选配功能）

—         光电隔离

—         RS232、RS485标准，在订货时注明

—         通讯速率9600，19200，57600，115200通过设定选择

—         配套测试软件，提供组态软件和应用软件技术支持

—         可选Modbus RTU通讯协议与上位机通讯

6 电源条件

—         AC 220V供电的仪表：AC 85~265V，功耗小于25VA

—         DC 24V供电的仪表：24V±10%，功耗小于25VA

注：实际功耗与仪表总通道数有关

7 环境及其他

—         工作温度范围：0℃~50℃

—         储藏温度范围：-20℃~70℃

—         工作湿度范围:低于85%R.H，无结露

—         仪表的重量：约2.8Kg

8记录时间

记录时间的长短与FLASH 存储器容量、记录间隔和输入点数有关，计算公式如下：

                   64 X 1024 X 492 X记录间隔

记录天数=

                  通道数 X 24 X 3600

记录间隔以秒为单位：

例：8通道每10秒记录可记录的天数

     总天数=64x1024x492x10/8/24/3600=466 天

安装与接线
