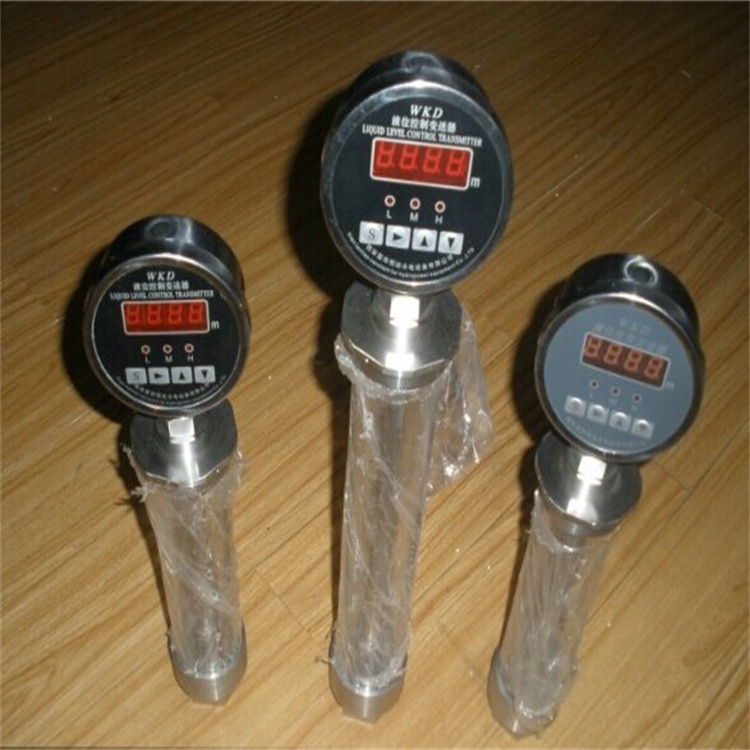

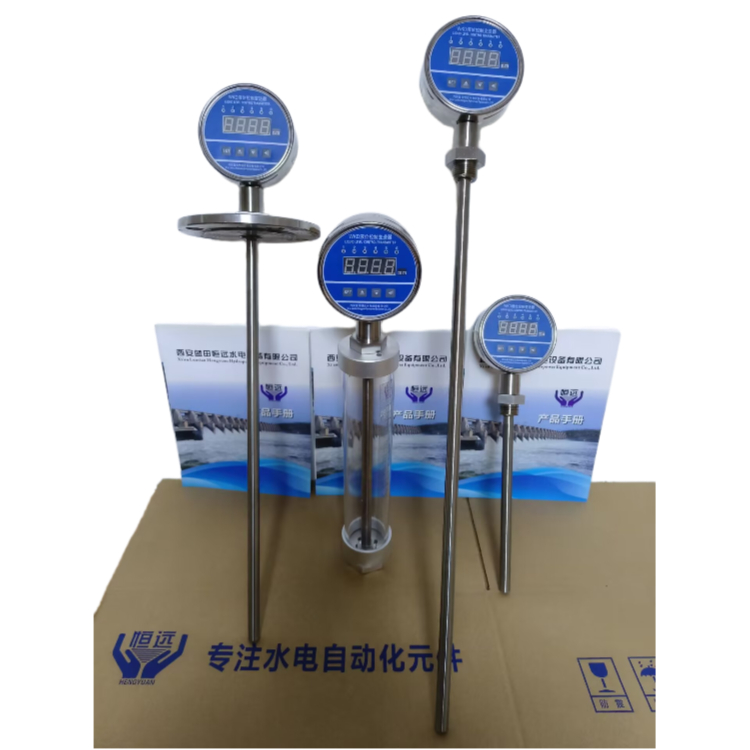

液位信号器 WKD的概述：
WKD液位信号器是采用进口微量程干式陶瓷压力传感器来测量液位。该仪表集测量、显示、远传、报警为一体，可将液位信号转换成标准电流信号4~20mA，并能发出上上限、上限、下限三位报警信号，其报警值全量程范围内可调，用于轴承及回油箱等系统的液位测量。

液位信号器 的特点：
LED显示、模拟量输出、继电器接点输出功能，适用范围广、应用方便
选用德国原产干式陶瓷压力传感器，具有较高过载能力和极强的抗干扰能力，大大提高了应用的稳定性和可靠性
智能处理单元采用了高性能处理器，以及高的A/D转换电路和温度压力补偿，具有测量 更稳定的特点
报警、修正等参数设置均在变控器操作面板直接操作，使用更为灵活
液位控制变送器WKD 的技术参数：
测量范围 0~2米
电源电压：交直流通用AC85~265V，DC110~340或DC24V, 订货时确定
参数显示：四位LED显示窗口设置及测量参数3LED指示灯
输出方式：3LED指示灯显示报警动作状态，1路模拟量、3路开关量
输出电流：4~20mA 负载电阻＜525欧
继电器触点容量：1A/AC250V 3组继电器可设置
：±0.5% 年漂移＜±0.2FS
功率：20W

液位变送控制器 WKD的工作原理：
被测液位变化时，微量压力传感器输出电压随之改变，将此电压值送入单片机采样电路进行数值处理。经滤波、标度变换处理后数据分别进行显示、模拟量输出及赿限判断报警输出，实现预期设计功能。
电源：交直流通用型AC86 265V、DC110 340V
或DC24V可选
OUT：为模拟量4~20mA输出
JH： 上上限报警，液位高于此值，接点闭合
JM： 为上限报警，液位高于此值，接点闭合
JL： 为下限报警，液位低于此值，接点闭合
