引言

液晶面板作为现代显示设备的核心部件，黑线缺陷严重影响画面完整性与视觉观感，极大降低产品质量与市场竞争力。深入研究黑线缺陷修复及相关液晶线路激光修复技术，对提升液晶面板品质、推动显示产业发展具有重要意义。

液晶面板黑线缺陷的成因与影响

液晶面板黑线缺陷是指屏幕上出现的垂直或水平黑色线条，严重破坏显示画面的连续性。其成因主要有两方面：一是液晶盒内存在线状杂质或液晶分子取向异常，导致光线无法正常通过，形成黑线；二是液晶线路出现断路、短路等故障，影响像素的正常驱动，使对应像素无法正常显示，呈现黑色线条。在电视、电脑显示器等应用场景中，黑线缺陷会分散用户注意力，严重干扰内容观看与信息读取，导致用户体验大幅下降，对产品口碑与销售造成负面影响。

液晶面板黑线缺陷修复方法

物理清除修复

对于因杂质导致的黑线缺陷，可采用物理清除修复。在显微镜辅助下，使用高精度的显微操作工具，如微针、微型镊子等，小心移除液晶盒内的线状杂质。该方法对操作技术要求极高，稍有不慎就可能损坏液晶盒或引入新的杂质，且仅适用于杂质位置较浅、易于操作的情况。

液晶分子取向调整修复

若黑线是由液晶分子取向异常引起，可通过电场或热场作用调整液晶分子取向。施加特定方向与强度的电场，促使液晶分子重新排列；或利用局部加热设备对黑线区域进行适度加热，使液晶分子获得足够的能量重新流动并恢复正常取向，从而消除黑线。但此方法需精确控制电场参数或加热温度与时间，否则可能导致新的缺陷产生。

相关液晶线路激光修复技术

线路故障修复原理

当黑线缺陷由液晶线路故障引发时，激光修复技术可发挥关键作用。对于断路故障，激光束聚焦于断路处，瞬间释放的高能量使断路两端材料熔化，冷却凝固后实现线路重新连接；针对短路问题，激光的高能量密度使短路点的导电材料迅速气化，切断异常连接，恢复线路正常。通过精确调节激光的波长、能量密度、脉冲宽度等参数，可精准定位并修复线路故障，避免对周围正常线路造成损伤。

技术应用优势

液晶线路激光修复技术具备高精度与高效率的特点。其微米级的修复精度，能够精准处理细微线路缺陷；快速的修复速度，可显著提升生产效率。非接触式的修复方式避免了机械损伤风险，有效提高修复成功率，确保液晶面板性能稳定，为解决黑线缺陷相关线路问题提供可靠技术保障。

黑线缺陷修复与线路激光修复的协同应用

在实际修复过程中，黑线缺陷的成因复杂，往往需要多种修复方法协同使用。先通过物理清除或液晶分子取向调整尝试修复，若效果不佳，再借助检测设备确定是否存在线路故障。一旦发现线路问题，立即采用液晶线路激光修复技术进行处理。在生产线上，自动化检测设备快速定位黑线缺陷及关联线路故障，修复系统按序执行不同修复流程，实现对黑线缺陷的高效修复，提升产品良率与生产效益。

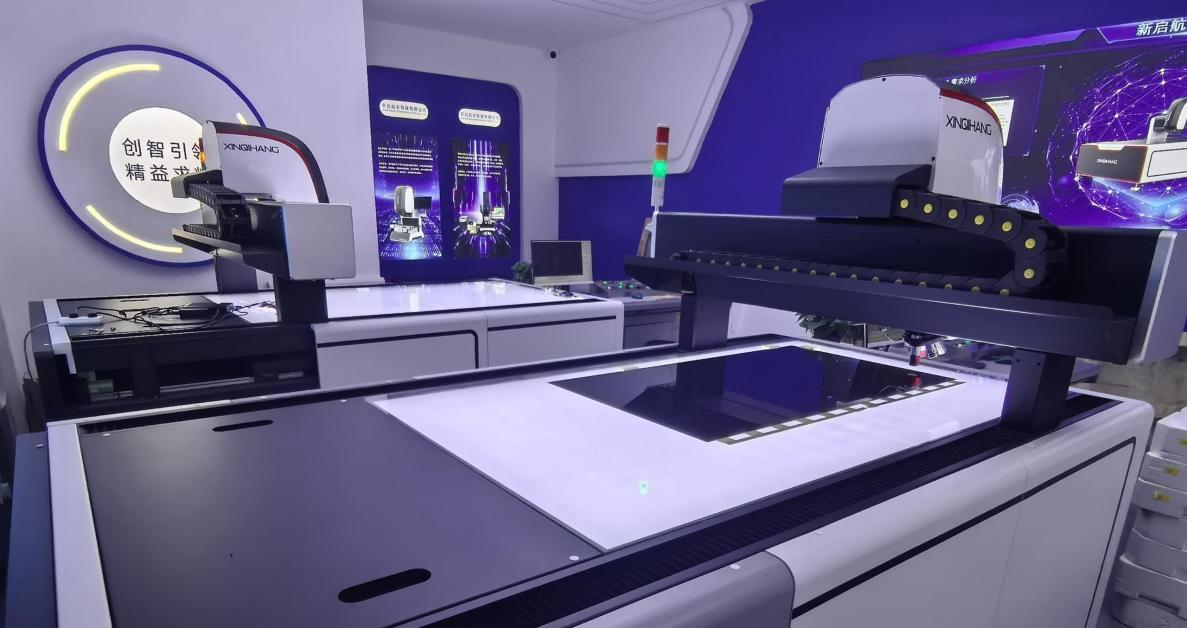

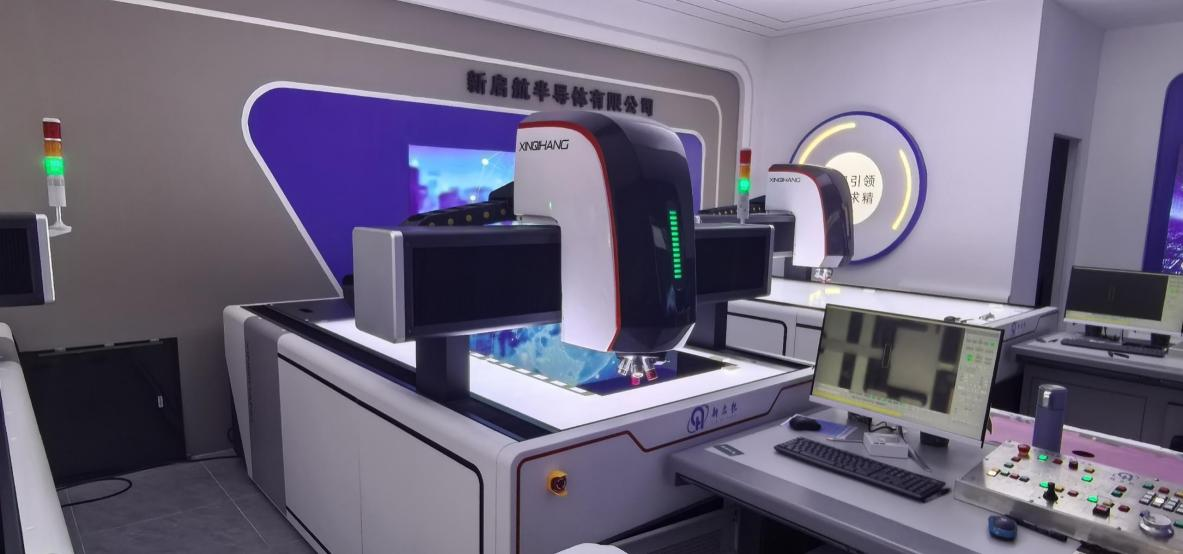

高精密激光线路修复机

新启航半导体有限公司水冷手动激光修复设备搭载 NW 激光器含精密光学、镭射加工/观测专用显微镜、镭射加工/观测专用光学物镜，X/Y 手动调节、Z 轴半自动调节，大理石精密光学基础载物平台。可针对工件特定材质层进行短路缺陷修补处理，具备强大的镭射修复能力。

1，适用场景

适用于TFT-LCD系列液晶面板,可适用面板尺寸15.6寸至120寸。修复LCD不良现象：亮点、暗点、断半线、竖彩线、竖彩黑线、单竖黑线、双竖黑线，横网等进行镭射修复。

2，先进的控制系统

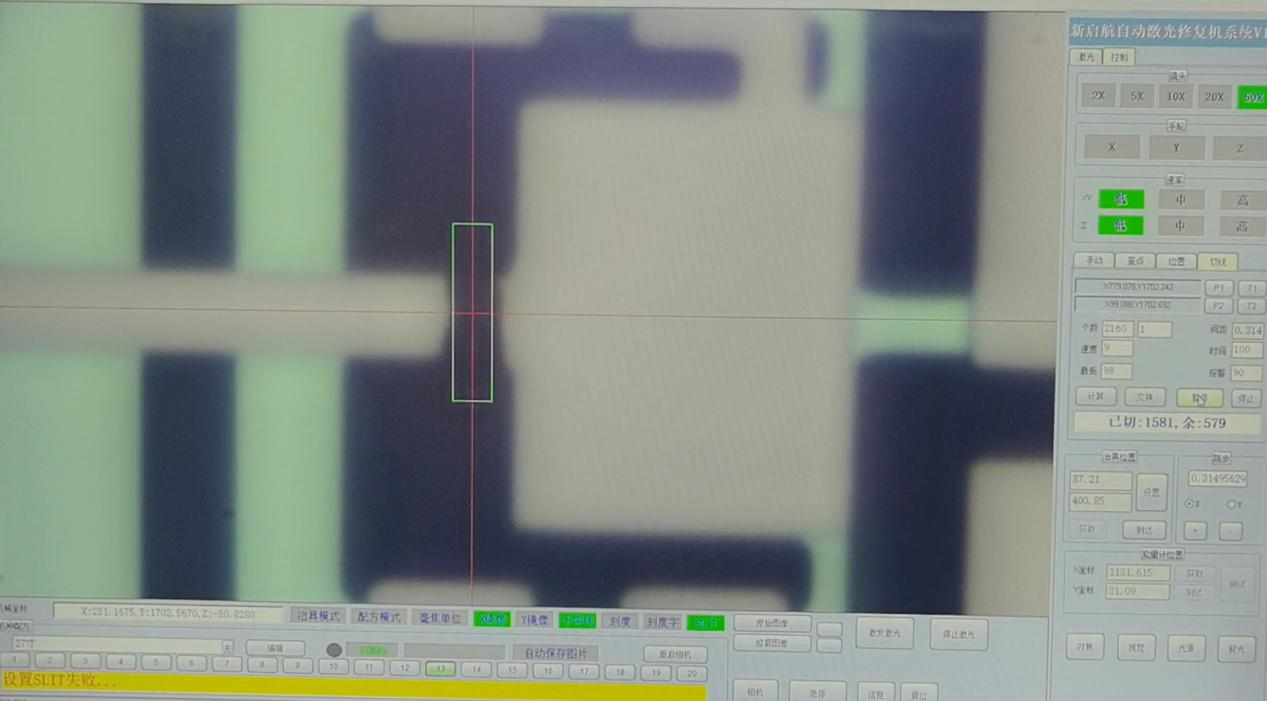

使用了多线程技术，COM 技术及运动算法，图像视觉算法，实现电机驱动系统，激光控制系统，图像识别系统的联动控制，对机器实现微米级控制，准确找到产品缺陷点。全自动四孔鼻轮调焦（可选配四孔电动鼻轮),可供用户具有更多是选择；并且设备操作界面简单直观，降低人员的操作门槛。
