串联谐振的应用范围主要取决于串联谐振本身的功能。串联谐振主要采用正交异步固定载波串联谐振调制方式，保证整个频率范围内输出波形良好；采用特殊的SPWM数字波形发生器芯片，频率分辨率16位，频率细度20-300赫兹，频率0.1赫兹；功率部分采用先进的IPM模块。确保仪器在重量下的稳定性和安全性。那么，基于串联谐振的功能，它的主要用途是什么？

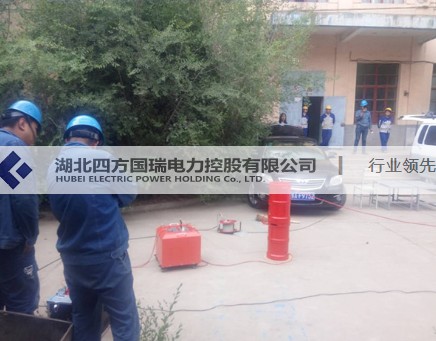

一、串联谐振的组成

串联谐振测试仪主要由变频控制器、励磁变压器、高压电抗器、高压分压器等组成。变频器控制器分为两类，控制台20kw及以上，便携箱20kw及以下，由控制器和滤波器组成。变频控制器的主要功能是将380V或200V工频固定幅值和频率的正弦交流电转换成振幅和频率可调的正弦波。为整套设备提供动力。励磁变压器的作用是将变频电源的输出电压提高到适当的试

验电压。高压电抗器L是谐振回路的重要组成部分。当电源频率为1/(2π*lcx)时，它与被摄体CX串联谐振。

二、串联谐振的功能

1稳定性好，可靠性高。串联谐振系统采用进口功率元件作为功率转换的。电压输出和频率输出稳定，电磁兼容设计合理，保护功能完善。经过多次高压直流对地短路试验，系统保持完好，系统也具有很强的过载能力。

2.自动调节功能强大。当串联谐振系统自动调谐时，频率扫描曲线显示在30 Hz到300 Hz之间，用户可以直接看到系统的调谐过程。扫频完成后，系统以0.01Hz作为分辨率，根据扫描频率中最初发现的谐振频率点，在±5Hz范围内对频率进行精细扫描。，锁定谐振频率。

3.支持多种测试模式。该系统支持“自动调节+手动电压调节”、“自动调节+自动电压调节”、“手动调节+手动电压调节”等测试模式。建议采用“自动调谐+手动调压”方式，可快速找到谐振点。它还可以通过人工调压来控制测试过程，安全性更高。

4.串联谐振系统的人机接口友好。测试参数设置、测试控制和测试结果显示在同一屏幕上，直观清晰，具有自动定时和操作提示功能。全触摸屏操作和显示，具有测试数据存储和查询功能。

5)保护功能完善。串联谐振具有零位置保护(电压输出控制旋钮不为零，系统禁止启动)、过电压保护、过电流保护、闪络保护等功能，保证了系统的可靠性。

三、串联谐振的工作原理

在串联谐振试验中，变频串联谐振装置采用串联谐振原理，用励磁变压器励磁串联谐振电路，调节变频控制器的输出频率，使电路L和样品C的电感发生谐振，使谐振电压年龄是加在样品上的电压。

四、串联谐振的试验对象

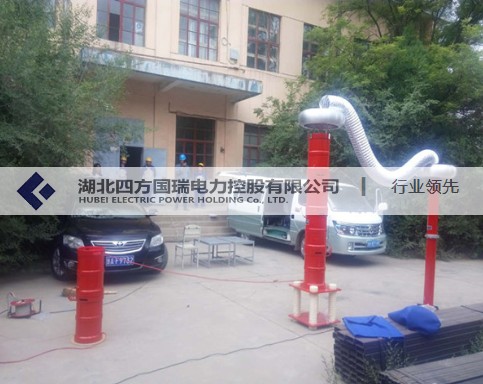

该变频串联谐振试验装置适用于10kV、35KV、110kV、220kV、500KV聚己烯电缆的交流耐压试验。本发明适用于60 kV、220 kV、500 kV GIS交流耐压试验。谐振试验装置适用于大型变压器和发电机组的工频耐压试验、电力变压器的感应耐压试验和接地电阻测量。

五、串联谐振的应用范围

串联谐振?系列谐振耐压电压表用于电力电缆系列谐振?电力变压器系列谐振?发电机组（水力发电机或热电发电机）?电机系列谐振?开关柜系列谐振? GIS开关等场合。高压电容式试样的交接和预防性试验。湖北四方国瑞电力厂家可根据客户需求生产10 kV、35 kV、110 kV、220 kV、500 kV系列谐振试验设备。

湖北四方国瑞电力控股有限公司 技术部  2019-03-24
