上海镀银层测厚仪
发布时间：2025/5/17 12:43:00上海镀银层测厚仪测量方法主要有：楔切法，光截法，电解法，厚度差测量法，称重法，X射线荧光法，β射线反向散射法，电容法、磁性测量法及涡流测量法等等。这些方法中前五种是有损检测，测量手段繁琐，速度慢，多适用于抽样检验。
详情介绍
镀层厚度的测量方法主要有：楔切法，光截法，电解法，厚度差测量法，称重法，X射线荧光法，β射线反向散射法，电容法、磁性测量法及涡流测量法等等。这些方法中前五种是有损检测，测量手段繁琐，速度慢，多适用于抽样检验。
五金镀层测量已成为加工工业、表面工程质量检测的重要环节，是产品达到优等质量标准的必要手段。为使产品国际化，我国出口商品和涉外项目中，对镀层厚度有了明确要求。
上海镀银层测厚仪是将X射线照射在样品上，通过从样品上反射出来的第二次X射线的强度来。测量镀层等金属薄膜的厚度，因为没有接触到样品且照射在样品上的X射线只有45-75W左右，所以不会对样品造成损坏。同时，测量的也可以在10秒到几分钟内完成。
五金镀层测量仪测量值精度的影响因素
1．影响因素的有关说明
a 基体金属磁性质
磁性法测厚受基体金属磁性变化的影响（在实际应用中，低碳钢磁性的变化可以认为是轻微的），为了避免热处理和冷加工因素的影响，应使用与试件基体金属具有相同性质的标准片对仪器进行校准；亦可用待涂覆试件进行校准。
b 基体金属电性质
基体金属的电导率对测量有影响，而基体金属的电导率与其材料成分及热处理方法有关。使用与试件基体金属具有相同性质的标准片对仪器进行校准。
c 基体金属厚度
每一种仪器都有一个基体金属的临界厚度。大于这个厚度，测量就不受基体金属厚度的影响。本仪器的临界厚度值见附表1。
d 边缘效应
本仪器对试件表面形状的陡变敏感。因此在靠近试件边缘或内转角处进行测量是不可靠的。
e 曲率
试件的曲率对测量有影响。这种影响总是随着曲率半径的减少明显地增大。因此，在弯曲试件的表面上测量是不可靠的。
f 试件的变形
测头会使软覆盖层试件变形，因此在这些试件上测出可靠的数据。
g 表面粗糙度
基体金属和覆盖层的表面粗糙程度对测量有影响。粗糙程度增大，影响增大。粗糙表面会引起系统误差和偶然误差，每次测量时，在不同位置上应增加测量的次数，以克服这种偶然误差。如果基体金属粗糙，还必须在未涂覆的粗糙度相类似的基体金属试件上取几个位置校对仪器的零点；或用对基体金属没有腐蚀的溶液溶解除去覆盖层后，再校对仪器的零点。
g 磁场
周围各种电气设备所产生的强磁场，会严重地干扰磁性法测厚工作。
h 附着物质
本仪器对那些妨碍测头与覆盖层表面紧密接触的附着物质敏感，因此，必须清除附着物质，以保证仪器测头和被测试件表面直接接触。
i 测头压力
测头置于试件上所施加的压力大小会影响测量的读数，因此，要保持压力恒定。
j 测头的取向
测头的放置方式对测量有影响。在测量中，应当使测头与试样表面保持垂直。
2．使用仪器时应当遵守的规定
a 基体金属特性
对于磁性方法，标准片的基体金属的磁性和表面粗糙度，应当与试件基体金属的磁性和表面粗糙度相似。
对于涡流方法，标准片基体金属的电性质，应当与试件基体金属的电性质相似。
b 基体金属厚度
检查基体金属厚度是否超过临界厚度，如果没有，可采用3.3中的某种方法进行校准。
c 边缘效应
不应在紧靠试件的突变处，如边缘、洞和内转角等处进行测量。
d 曲率
不应在试件的弯曲表面上测量。
e 读数次数
通常由于仪器的每次读数并不*相同，因此必须在每一测量面积内取几个读数。覆盖层厚度的局部差异，也要求在任一给定的面积内进行多次测量，表面粗造时更应如此。
f 表面清洁度
测量前，应清除表面上的任何附着物质，如尘土、油脂及腐蚀产物等，但不要除去任何覆盖层物质
性能特点
满足各种不同厚度样品以及不规则表面样品的测试需求
φ0.1mm的小孔准直器可以满足微小测试点的需求
高精度移动平台可定位测试点，重复定位精度小于0.005mm
采用高度定位激光，可自动定位测试高度
上海镀银层测厚仪定位激光确定定位光斑，确保测试点与光斑对齐
鼠标可控制移动平台，鼠标点击的位置就是被测点
高分辨率探头使分析结果更加精准
良好的射线屏蔽作用
测试口高度敏感性传感器保护
标准配置
开放式样品腔。
精密二维移动样品平台，探测器和X光管上下可动，实现三维移动。
双激光定位装置。
铅玻璃屏蔽罩。
Si-Pin探测器。
信号检测电子电路。
高低压电源。
X光管。
高度传感器
保护传感器
计算机及喷墨打印机
技术指标

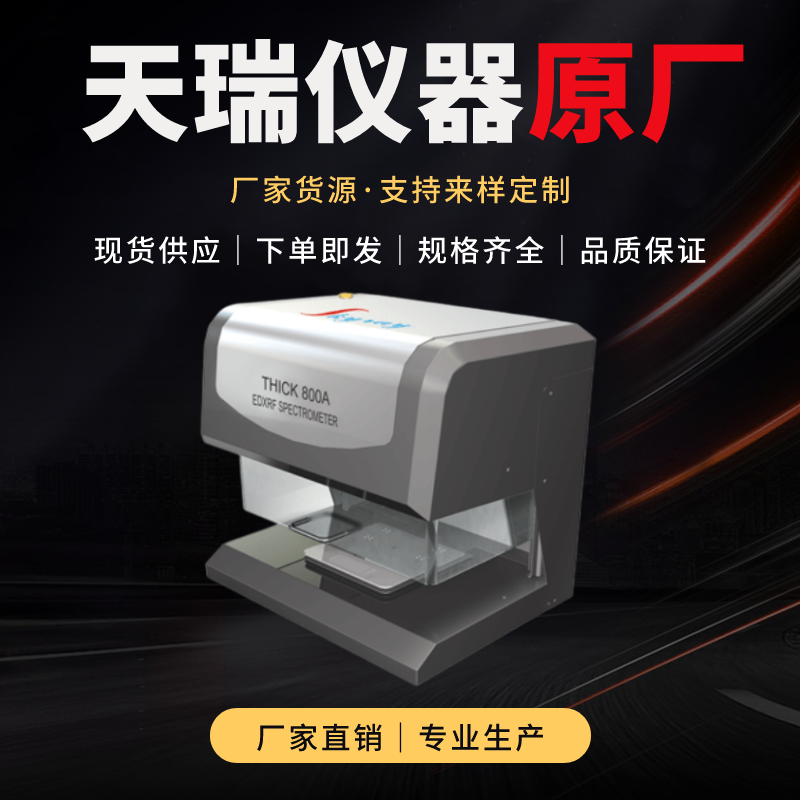

型号：Thick 800A
元素分析范围从硫(S)到铀（U）。
同时可以分析30种以上元素，五层镀层。
分析含量一般为ppm到99.9% 。
镀层厚度一般在50μm以内（每种材料有所不同）
任意多个可选择的分析和识别模型。
相互独立的基体效应校正模型。
